Положение, о котором идет речь, иллюстрируется фиг. 11.6.

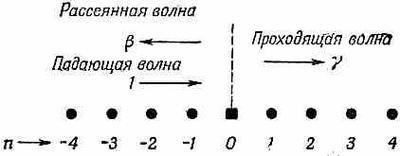

Фиг. 11.6. Волны в одномерной решетке а одним «примесным» атомом в n=0.

Используя формулы (11.32) для а_{– 1}и а₊₁, можно из сред­ней тройки уравнений (11.28) найти а₀ и два коэффициента b и g. Таким образом, мы найдем полное решение. Надо решить три уравнения (полагая x_n=nb):

Вспомните, что (11.30) выражает E через k. Подставьте это значение Е в уравнения и учтите, что

тогда из первого уравнения получится

a₀=1+b, (11.34)

а из третьего

a₀=g, (11.35)

что согласуется друг с другом только тогда, когда

g=1+b. (11.36)

Это уравнение сообщает нам, что прошедшая волна (g) — это просто исходная падающая волна (1) плюс добавочная волна (b), равная отраженной. Это не всегда так, но при рассеянии на одном только атоме оказывается, что это так. Если бы у вас была целая группа атомов примеси, то величина, добавляемая к волне, бегущей вперед, не обязательно вышла бы такой же, как у отраженной волны.

Амплитуду b отраженной волны мы можем получить из среднего из уравнений (11.33); окажется, что

Мы получили полное решение для решетки с одним необычным

атомом.

Вас могло удивить, отчего это проходящая волна оказа­лась «выше», чем падавшая, если судить по уравнению (11.34). Но вспомните, что b и g — числа комплексные и что число частиц в волне (или, лучше сказать, вероятность обнаружить частицу) пропорционально квадрату модуля амплитуды. В дей­ствительности «сохранение числа электронов» будет выполнено лишь при условии

|b|²+|g|²=1. (11.38)

Попробуйте показать, что в нашем решении так оно и есть.

§ 7. Захват нерегулярностями решетки

Бывает и другой интересный случай. Он может возникнуть, когда F число отрицательное. Если энергия электрона в атоме примеси (при n=0) ниже, чем где-либо в другом месте, то электрон может оказаться захваченным этим атомом. Иначе говоря, если Е₀+F ниже самого низа полосы (меньше, чем Е₀– 2А), тогда электрон может оказаться «пойманным» в со­стояние с Е<Е₀– 2А. Из всего того, что мы делали до сих пор, такое решение не могло получиться. Но это решение можно получить, если в пробном решении (11.15) разрешить k прини­мать мнимые значения. Положим k = ix. Для n<0 и для n>0 у нас опять будут разные решения. Для n>0 допустимое решение могло бы иметь вид

В экспоненте мы выбрали плюс; иначе амплитуда при больших отрицательных n стала бы бесконечно большой. Точно так же допустимое решение для n>0 имело бы вид

Если подставить эти пробные решения в (11.28), то они удов­летворят всем уравнениям, кроме средней тройки, при условии, что

А раз сумма этих двух экспонент всегда больше 2, то эта энергия оказывается за пределами (ниже) обычной полосы. Это-то мы и искали. Оставшейся тройке уравнений (11.28) удастся удовлетворить, если взять с = с' и если к выбрать так, чтобы

Сопоставив это уравнение с (11.41), найдем энергию захвачен­ного электрона

Захваченный электрон обладает одной-единственной энергией (а не целой полосой); она расположена несколько ниже полосы проводимости.

Заметьте, что амплитуды (11.39) и (11.40) не утверждают, что пойманный электрон сидит прямо в атоме примеси. Вероят­ность обнаружить его у одного из соседних атомов дается квад­ратом этих амплитуд. Изменение ее показано столбиками на фиг. 11.7 (при каком-то наборе параметров).

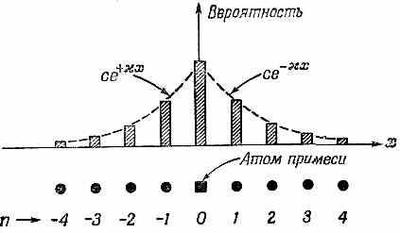

Фиг. 11.7. Относительные вероятности обнаружить захваченный электрон в атом­ных узлах поблизости от примесного ато­ма — ловушки.

С наибольшей вероятностью электрон можно встретить близ атома примеси. Для соседних атомов вероятность спадает экспоненциально по мере удаления от атома примеси. Это новый пример «проникно­вения через барьер». С точки зрения классической физики элек­трону не хватило бы энергии, чтобы удалиться от энергетиче­ской «дырки» близ центра захвата. Но квантовомеханически он может куда-то недалеко просочиться.

§ 8. Амплитуды рассеяния и связанные состояния

Наш последний пример может быть использован, чтобы проиллюстрировать одну вещь, которая в наши дни очень полезна для физики частиц высокой энергии. Речь идет о связи между амплитудами рассеяния и связанными состояниями. Положим, мы открыли (при помощи опытов и теоретического анализа), как пионы рассеиваются на протонах. Затем откры­вается новая частица и кому-то хочется узнать, не является ли она просто комбинацией из пиона и протона, объединенных в одно связанное состояние (по аналогии с тем, как электрон, будучи связан с протоном, образует атом водорода)? Под связанным состоянием мы подразумеваем комбинацию, энергия которой ниже, чем у пары свободных частиц.

Существует общая теория, согласно которой, если ампли­туду рассеяния проэкстраполировать (или, на математическом языке, «аналитически продолжить») на энергии вне разрешен­ной зоны, то при такой энергии, при которой амплитуда стано­вится бесконечной, возникнет связанное состояние. Физическая причина этого такова. Связанное состояние — это когда имеют­ся только волны, стоящие близ некоторой точки; это состояние не порождается никакой начальной волной, оно просто сущест­вует само по себе. Относительная пропорция между так называе­мыми «рассеянными», или созданными, волнами и волнами, «посылаемыми внутрь», равна бесконечности. Эту идею мы мо­жем проверить на нашем примере. Выразим нашу рассеянную амплитуду (11.37) прямо через энергию Е рассеявшейся частицы (а не через k). Уравнение (11.30) можно переписать в виде

поэтому рассеянная амплитуда равна

Из вывода формулы следует, что применять ее можно только для реальных состояний — для тех, энергия которых попадает в энергетическую полосу, Е=Е₀+2А. Но представьте, что мы об этом забыли и расширили нашу формулу на «нефизические» области энергии, где | Е-Е₀|>2A. Для этих нефизических областей можно написать

Тогда «амплитуда рассеяния» (что бы это выражение ни зна­чило) равна

Теперь задаем вопрос: существует ли такая энергия Е, при которой b становится бесконечным (т. е. при которой выраже­ние для b имеет «полюс»)? Да, существует, если только F отри­цательно; тогда знаменатель (11.45) обратится в нуль при

т. е. при
