Германские субмарины Тип II крупным планом

empty-line/>

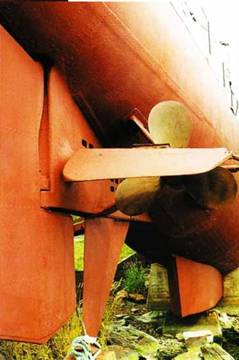

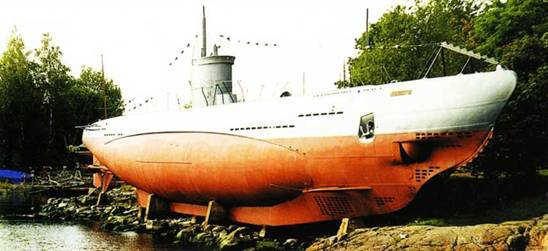

Музейная подлодка «Vessiko» с правого борта, сентябрь 1998 г. На фото представлены: внешний вид затворной крышки нижнего торпедного аппарата. Вид на приоткрытую наполовину крышку правого торпедного аппарата и выпускные отверстия нижнего аппарата. Вид справа на среднюю чисть подлодки «Vessiko» ясно показывает спереди ряд заклёпок на стыках листов корпуса и на шпангоутах. Внизу – вид ни корму у правого винта, руля поворота и руля глубины.

Торпедный отсек «Vessiko» с тремя торпедными аппаратами и двумя койками у правого борта.

Два штурвала для рулей глубины на привой стороне центрального отсека.

Штурвал руля направления, на заднем плане – гироскопический компас.

Водоотливной насос позади штурвала руля направления.

Вид через центральный люк на рубку.

Над на дизельный отсек со стороны кормы. На переднем плане – редуктор.

Вид на правый электромотор с установленными над ним переключателями. Сзади – электрокомпрессор.

Кормовой отсек с прибором, показывающим степень наполнения задней дифферентной цистерны.

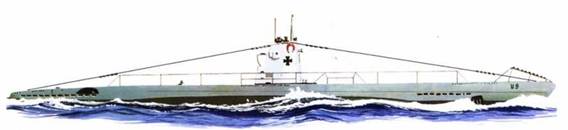

U 9 (Тип II В, командир – оберлейтенант Макс Шульце), ноябрь 1939 г.

U 20 (Tun II В, командир – капитан-лейтенант Харро фон Клот Гейденфильд), 1940 г.

U 61 (Тип II С, командир – капитан-лейтенант Юрген Остен), август 1940 г.

U 60 (Тип II С, командир – оберлейтенант Адальберт Шпее), август 1940 г.

U 57 (Тип II С, командир – оберлейтенант Эрих Тонн), сентябрь 1940 г.

U 141 (Тип II D, командир – оберлейтенант Гюнтер Мюллер), июнь 1942 г.
