Германские субмарины Тип II крупным планом

В мобилизационном плане 1938 года был так называемый Зет- план ( Z-Plan), согласно которому предусматривалось разделение подводного флота на восточную и западную флотилии. Этот план вступил в силу 18 августа 1939 г. при подготовке нападения на Польшу. Руководство операциями в Балтийском море было возложено на капитана Дёница с резиденцией в Свинемюнде. Командиром второй (западной) флотилии стал капитан Иббекен.

Командование группы «Запад» вынуждено было использовать значительное число подлодок для наблюдения и охраны границ в Северном море. Это были подлодки 1-й и 3-й флотилии U 9, U 12, U 15,1) 16, U 19, U 20, U 21, U 23 и U 24. а также учебные подлодки U 1, U 3 и U 4 мобилизованные из школы в Киле. Для нападения на Польшу были подготовлены подлодки серии II А/В U 5, U 6, U 7, U 14, U 18 и U 22 в Балтийском море. Из них U 14. U 18 и U 22 были отправлены 22 августа из Киля в Мемель якобы в учебный поход. Первоначально U 56, U 57, U 58 и U 59 предназначались для вновь формируемой 5-й флотилии для участия в операции «Густав». Они должны были занять наблюдательную позицию у польского побережья. Однако 25 августа эти подлодки были направлены в западный сектор.

Основные задачи были теперь здесь. Дёниц это понял и перевёл главный штаб подводного флота 31 августа в Вильгельмсхафен, где он возглавил западную флотилию подводных лодок. Восточной флотилией командовал фрегатен-капитан Шомбург.

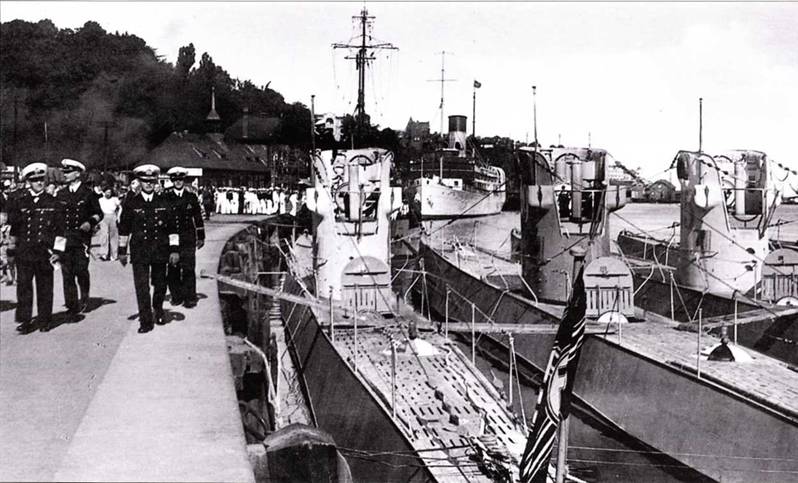

Визит морского командования на флотилию «Weddigen» в Заснице. В центре U 19 (белый номер на рубке) и U 15 (темный номер). На набережной генерал-адмирал Редер, слева от него командующий морской базой Балтийского моря адмирал Альбрехт, за ним командир флотилии подлодок капитан Дёниц.

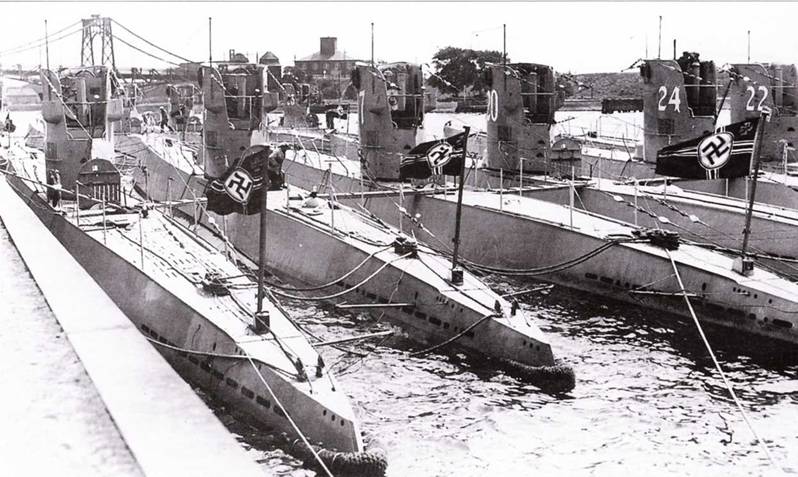

Визит флотилии «Weddigen» в Вильгельмсхавен после участии в манёврах в Северном море. На переднем плане подлодки U19, U 17, U 20, U 24 и U 22. Манёвры проходили с 22 апреля по 5 мая 1938 г. В них участвовали от 1-й флотилии U 9, U 13, V 15, U 17, U 19, U 21 и U 23 а от 3-й флотилии U 12, U 14, U 16, U 18, U 20, U 22 и U 24. Дёниц применил концепцию «управляемого боя» в практических условиях и добился согласованных действий экипажей во время ведения разведки и атак.

U 2 с бочкообразным лафетом в носовой части, на котором смонтирован зенитный автомат калибра 2 см. Перед ним видно основание прибора KDB.

Подлодки флотилии «Weddigen» рядом с судном-плавбазой «Saar» на морской базе в Вильгельмсхафене. Как и на других фото U 19 несёт белый номер на тёмном фоне.

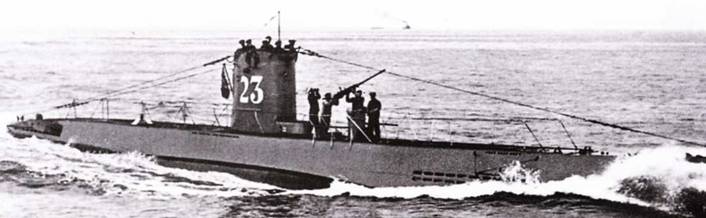

Обучение пи зенитном автомате экипажа лодки U 23. В 1937-38 гг. почти все подлодки II серии получили зенитный автомат MG С/30. В результате сократилось время готовности для открытия огня.

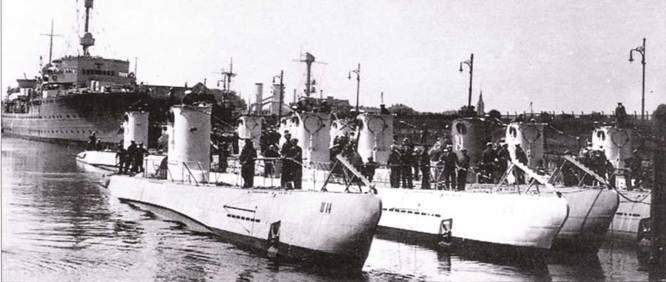

Подлодки флотилии «Weddigen» с белыми номерами на темном фоне, вероятно 1938 г. На переднем плане справа налево U 14, U 12, U 16, U 15 и другие подлодки.

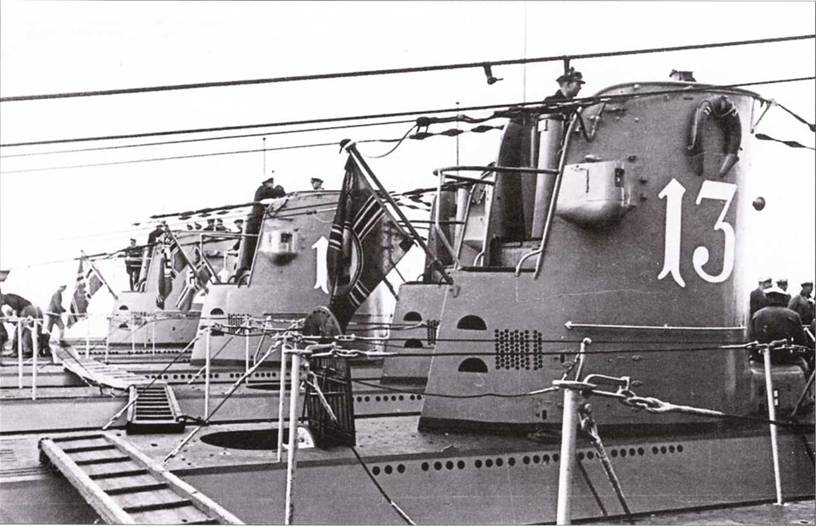

Подлодки флотилии «Weddigen» в июле 1938 г. в Вильгельмсхавене. На переднем плане U 13, третья – U 21.

Постройки подлодок серии II С (слева направо: U 60, U 61, U 62 и U 63) на мысе напротив сборочных цехов II7а-с верфи «Дойче Верке» в Киле, 22 марта 1939 г.

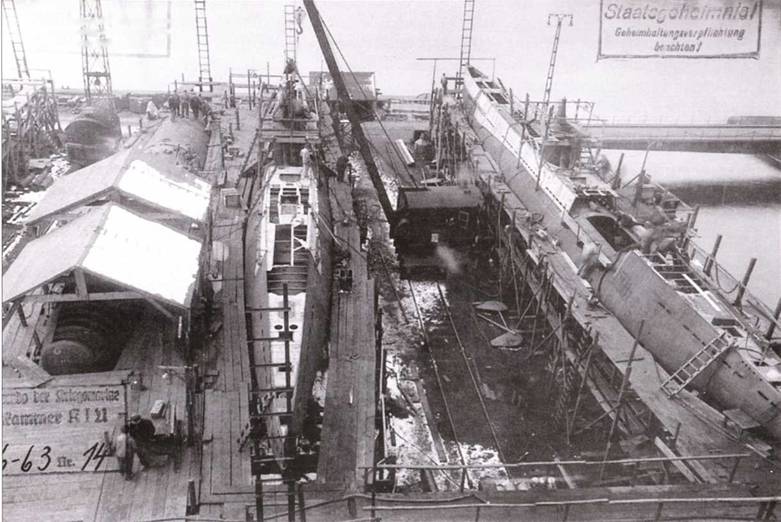

Подлодки серии IIС на разных стадиях постройки к 22 марта 1939 г. Справа налево: U 60, U 61 и U 62.

Спуск со стапеля U 57 из эллинга № 2 верфи «Дойче Верке», 3 сентября 1938 г. Здесь были также построены подлодки серии II С: U 56-U 59.

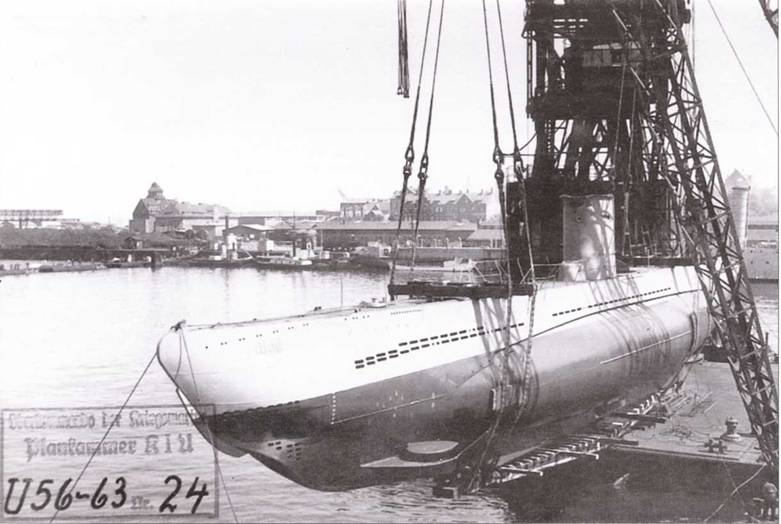

Подъём на стапель U 60 в бассейне верфи «Дойче Верке», Киль, 1 июля 1939 г.

U 11 с зенитным автоматом С/30 калибра 2 см на тумбовом лафете. Этот тип вооружения предназначался для лодок серии II С и на этой лодке он был установлен для опробования.

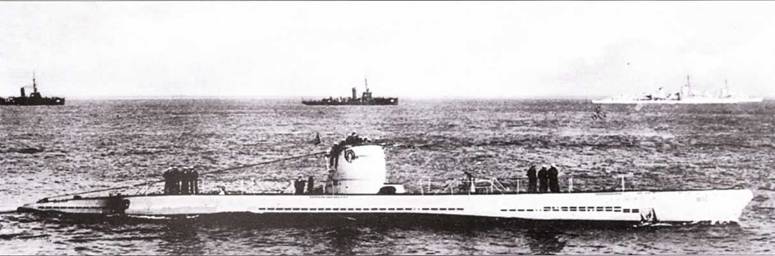

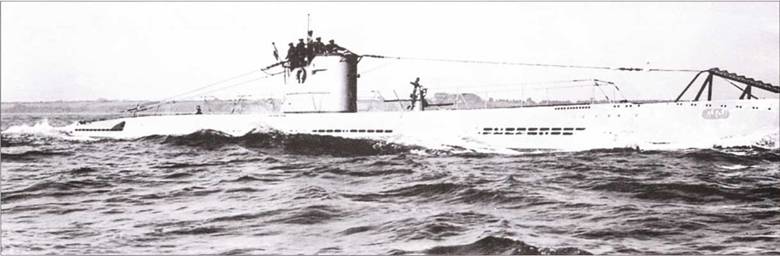

U 57 во время морского парада весной 1939 г.

U 60 с лафет-тумбой зенитного автомата С/30 без ствола.

< image l:href="#"/>

U 61 с изменённой формой рубки: низкий фальшборт мостика с увеличенными скобами как было позднее на подлодках серии II D.

U 120 в V эллинге верфи «Флендер Верке» в Любеке незадолго до спуска со стапеля, 16 марта 1940 г. К августе 1937 г. два заводских номера 268 и 269 были даны малым подлодкам подобных серии II В, получившим название «Нагро». Их планировали построить по заказу Китая. Постройка началась в Любеке. После начала войны заказ был анулировап и подлодки были переданы кригсмарине. При этом обшивка рубки была переделана подобно серии II D и под номерами U 120 и U 121 они были зачислены на службу.

Подводная лодка 248 т тип «Vesikko» (CV 707)

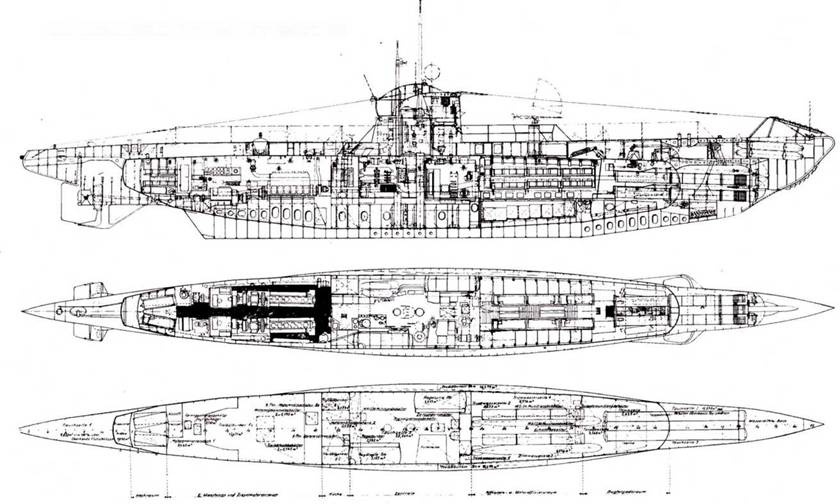

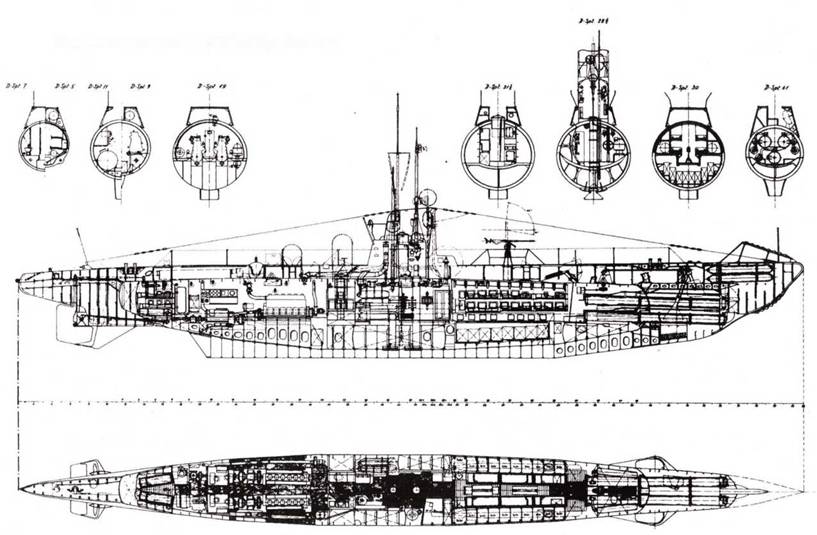

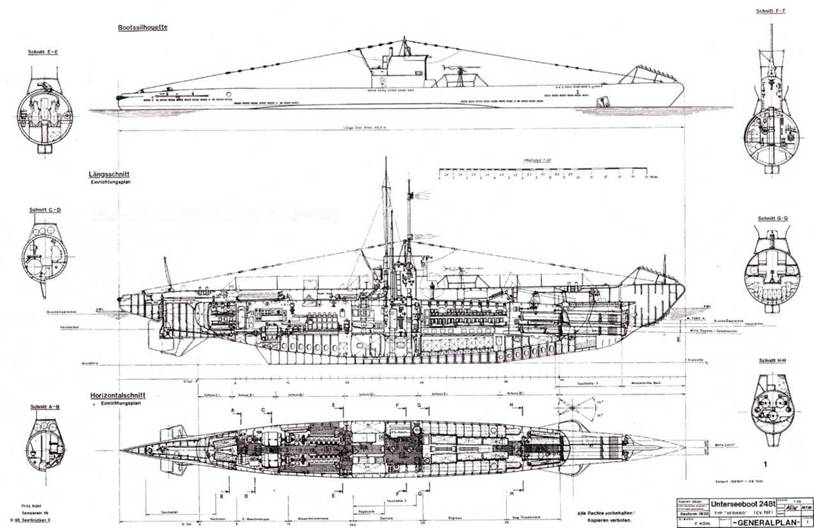

Подводная лодка серии II А – продольный разрез, устройство и поперечные сечения

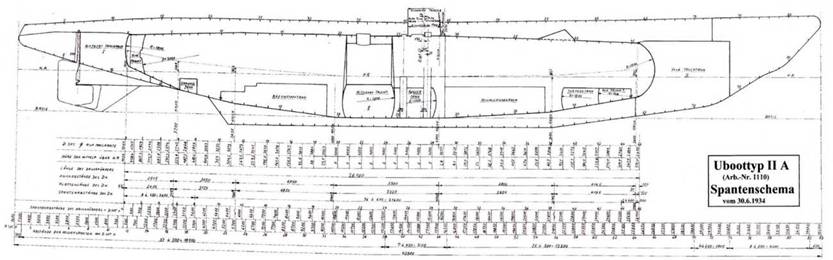

Подводная лодка серии II А – схема расположения шпангоутов

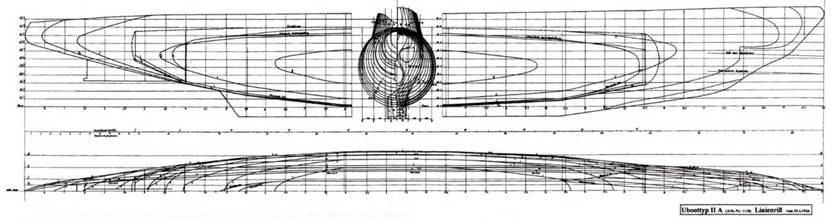

Подводная лодка серии II А (изделие № 1110) – теоретический чертёж

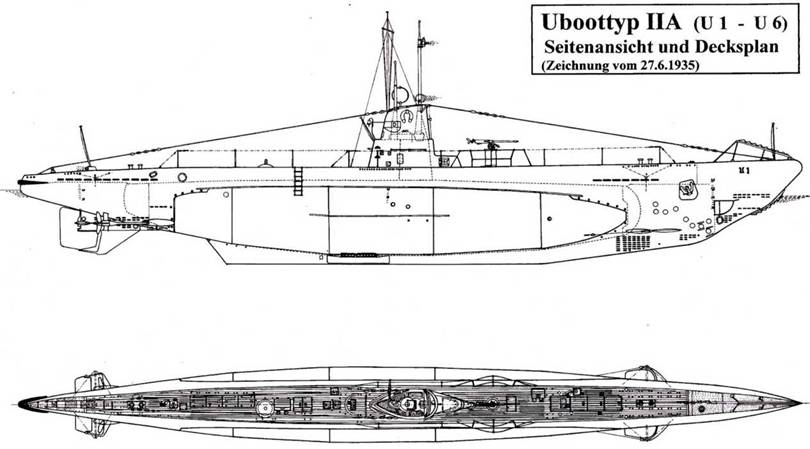

Подводная лодка серии II A (U 1 – U 6) – вид сбоку и чертёж палубы (27.6.1935)

Подводная лодка серии II В (U 7 – U 12) -вид сбоку и чертёж палубы (8.12.1936)

Подводная лодка серии II В (U 17 – U 24) – общий вид

Подводная лодка серии II С вид сбоку и чертёж палубы

Подводная лодка серии II D вид сбоку и чертёж палубы

Прочные корпуса U 120 и U 121 в V эллинге верфи «Флендер Верке» в Любеке, 18 ноябри 1938 г.

Серийный постройки подлодок серии IID в эллинге №1 верфи «Дойче Верке», 26 марта 1940 г. На переднем плане слева направо U 137, U 139 и U 141, позади U 138, U 140 и U 142.
