Германские субмарины Тип XVII Крупным планом

Парогазотурбинный двигатель Вальтера был технически сложным устройством с многочисленными регуляторами и насосами (перекиси водорода, воды, топлива-декалин, камеры разложения перекиси, камеры сгорания, холодильника, конденсатора и т.д.). На этом пути было много нового и прежде неисследованного. Первая турбинная установка мощностью 4000 л.с. была построена на фирме «Германия-Верфт» и испытана в 1936 г.

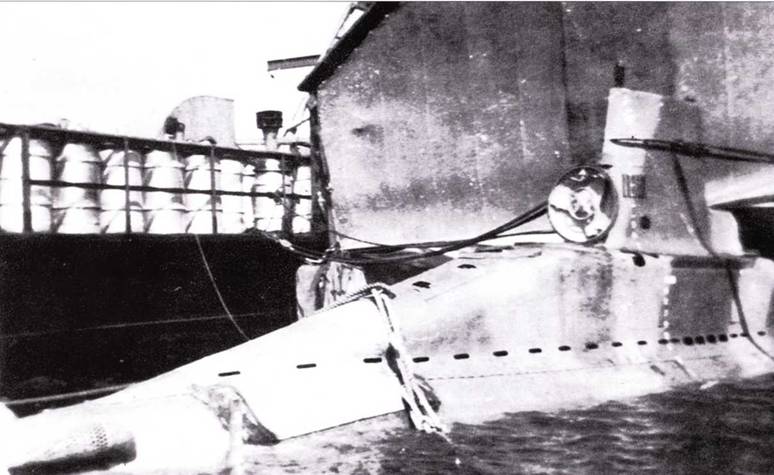

V80 в плавучем доке перед секцией, накрытой навесом. Лодка закреплена корабельным канатом, лето 1940 г.

В возрождении немецкого подводного флота проект V Гельмута Вальтера роли не сыграл. Все усилия были направлены на проектирование и постройку подлодок с обычными силовыми установками, которые можно было получить в короткие и реальные сроки. Однако проект Вальтера не остался без внимания. Он неоднократно предлагал построить небольшую опытную скоростную подлодку с турбиной. Первый проект под обозначением VB 60 (Verdrangung Bool, 66.251) был разработан совместно с инженерами фирмы «Германия-Верфт». Её называли ещё «лодкой Вальтера» (W(alter) – Boot). Срок готовности вынуждены были сначала перенести с мая на сентябрь 1939 г, а потом и вовсе отказаться от этого проекта. Основным недостатком нового двигателя стала его «прожорливость» – установка Вальтера потребляла в 25 раз больше топлива на милю, чем дизель. Это сводило на нет выигрыш в весе двигателя. Уже на чертежах лодки было видно, что VB получится слишком малой, а, следовательно, и с очень небольшим радиусом действия. Позже была построена увеличенная версия – подлодка проекта V 80. В 1939 г. проект был переработан для применения стандартной морской турбины Круппа (Krupp- Germaniawerft Turbine) мощностью в 2000 л.с. Тоннаж был увеличен на 15т для хранения запасов перекиси водорода. Основные данные подлодки V 80:

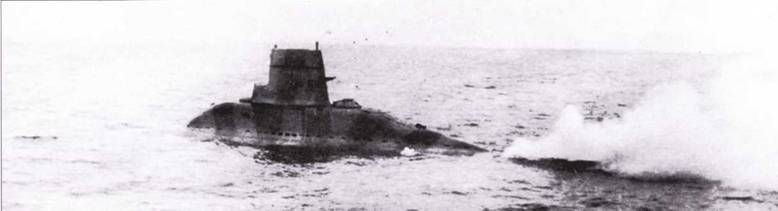

V80 в надводном положении. Ясно виден след от водяного пара и пузырьков кислорода позади корпуса лодки, который позволял без проблем наблюдать за движением экспериментальной подлодки.

водоизмещение в надводном положении 73,24 м^3

водоизмещение в подводном положении 76,00 м^3

длина 22,05 м

ширина 2,10 м

силовая установка фирмы Крупп-Германия-Верфт турбина Вальтера мощностью 2000 л.с. запас топлива (перекиси водорода) около 20 т экипаж 3-4 человека.

Для сохранения тайны место постройки V 80 в эллинге №5 на «Германия-Верфт» было закрыто дощатым забором. Достройка корабля завершилась в апреле 1940 г. и после спуска со стапеля 8 апреля лодка была передана на ходовые и исследовательские испытания в Шляймундунг. Там было место её стоянки, рядом находилось купленное 15 февраля 1940 г.каботажное грузовое судно «Джон Редер» ( 667 р.т.; 58,1 м длиной) и прикрытый навесом плавучий док, длиной 45 м. Судно было позже переименовано в «Полип», перестроено и выполняло роль судна-матки для подводной лодки Вальтера. В его трюме № 2 была устроена мастерская, в трюме № 1 было установлено 8 цистерн для перекиси водорода. В носовой части судна находилась мощная подъёмная лебедка. Она весьма пригодилась однажды при подъёме подлодки, погрузившейся на 12-м глубину в в бухте Данцига и попавшей в аварийную ситуацию.

Первое испытание V 80 состоялось летом 1940 г. в районе Шляймунде. При этом её сопровождал небольшой моторный катер «Инго» (названный в честь сына Вальтера). «Инго» был построен специально для этих целей фирмой «Матисен и Паульсен» в Арнисе.

V 80 достигла максимальной скорости 14 узлов. Из-за небольшой глубины погружения это казалось неубедительным и скорость сочли здесь завышенной. На этом основании, а также из-за опасности воздушной разведки в этом районе, испытания V 80 после проведения 20 опытных рейсов были перенесены осенью 1940 г. в район Хела (бухта Данцига).

С 1941 г. там начались подводные испытания V 80 на мерной миле. Во время 61-го испытательного рейса 3 ноября 1941 г. на глубине 10 м была достигнута скорость 23,1 узла (около 43 км/ час). При этом двигатель развил мощность 1330 л.с., а скорость вращения винта составила 855 об/мин. И это был не предел: полная мощность турбины 1875 л.с. позволяла достигнуть скорости 27 узлов. По имеющимся данным максимальная замеренная скорость подлодки V 80 оказалась 26,5 узлов (49 км/час). Это произошло 8 июля 1942 г. и стало мировым (незарегистрированным) рекордом для подводных лодок. Этот абсолютный мировой рекорд продержался до шестидесятых годов XX века (скорость первого судна с ПТУ «Turbinia» – 34.5 узла).

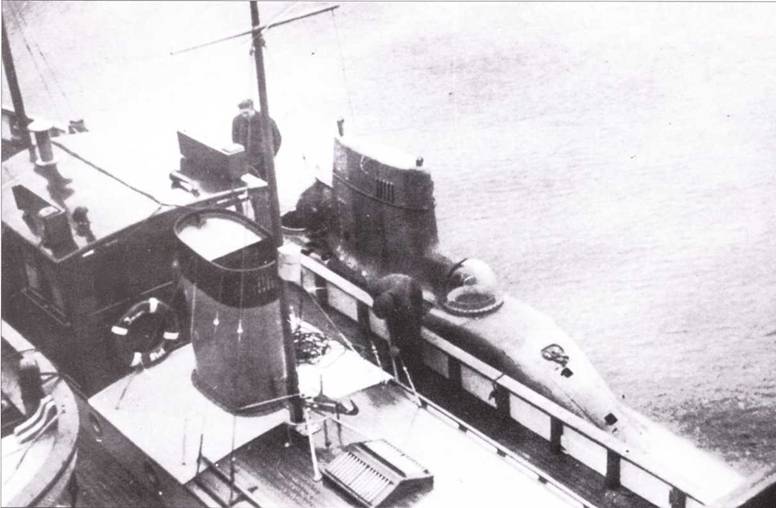

V80 рядом с катером «Инго», который сопровождал подлодку во время испытательных рейсов.

На высоких скоростях возникли некоторые проблемы: тяги штурвала к рулям вибрировали, из-за чего управляемость лодки стала плохой. Она внезапно выныривала и вновь погружалась. Эти рискованные маневры сразу прекращались после остановки турбины и продувания балластной цистерны. Первой мерой стала замена рулевых проволочных тяг на металлические сочлененные. Это помогло продолжить скоростные испытания на мерной миле. Лодка из-за притупленной формы выступа перед рубкой на скоростных режимах была склонна к рысканию по курсу, поэтому этой части придали заостренную форму.

Экипаж V 80 состоял из 3-4 человек. Чаще всего руководил испытаниями гражданский морской инженер Хайнц Ульрих, который провёл около 100 испытательных рейсов. Однако часто место за штурвалом занимал Гельмут Вальтер и его сотрудники, бывшие подводники лейтенант- инженеры Xeen и Габлер.

Всё-таки V 80 оставалась опытной подлодкой, на которой предстояло испытать турбину и управляемость на высоких скоростях под водой. Следующим шагом должна стать постройка подлодки увеличенных размеров с усовершенствованной силовой установкой Вальтера и с использованием новейших методов и всех необходимых устройств и механизмов, успешно прошедших испытания.

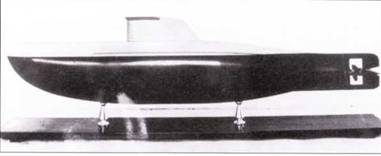

Модель 220-тонной подлодки проекта Вальтера, которая стала образцом для лодок XVII серии.

Вальтер (слева) рядом с гроссадмиралом Редером и директором министерства Брандесом во время визита делегации командовании ВМС в Хела 14 ноября 1941 г. Во втором ряду справа палево: адъютант Редера, контр-адмирал Тедсен и адмирал Фукс.

Организация морского отдела бюро фирмы Г. Вальтера осенью 1943 г.

Начальник отдела развития и руководитель фирмы Гельмут Вальтер Заместители: доктор Кюнтцель и старший инженер Круска Отдел С (судостроение):

Начальник главного отдела доктор Фишер

Заместитель дипломированный инженер Xeen

Отдел С 1 (планирование) доктор Нильсен

Отдел С 2 (конструкторский) старший инженер Ширлох дипломированный инженер фон Сейдлии дипломированный инженер Габлер

Отдел С 3 (экспериментальный) доктор Нильсен дипломированный инженер Острайх Отдел

С 4 (установка оборудования и его испытания) инженер Ульрих

Отдел ТМ (морские торпеды): начальник главного отдела профессор, дипломированный инженер Кремер

отдел ТМ I (проектный) доктор Хаусберг

отдел ТМ 2 (конструкторский) доктор Шаде

отдел ТМ 3 (экспериментальный) доктор Ольденбург

отдел ТМ 4 (мастерские) инженер Оссе

отдел ТМ 5 (выездные работы) инженер Петерсен

Весной 1940 г. начальник отдела К адмирал Фукс доложил командующему кригсмарине о результатах испытаний экспериментальной подлодки V 80. При этом он пояснил, что можно рассчитывать на появление новой подлодки с турбиной Вальтера водоизмещением 500 т уже через 3-4 г ода. Промежуточным шагом будет постройка подлодки водоизмещением 330 г в ближайшие 2 года, которая будет оснащена силовой установкой из двух турбин Вальтера мощностью 2000 л.с. каждая и с проектной скоростью под водой 25 узлов. Вооружение было ограничено двумя носовыми торпедными аппаратами. Увеличение надстроек не предусматривалось. Доклад был одобрен и начальник штаба ВМС предложил немедленно приступить к проектированию и постройке подлодки Вальтера водоизмещением 330 т (позднее получившей обозначение подлодка проекта V 300). Рассмотрев технический проект V300, адмирал Редср поддержал предложения штаба ВМС.
