Главный калибр линкоров

Вертикальное и горизонтальное наведение производились с помощью электродвигателей. В первом случае вращение передавалось на зубчатый обод, связанный с качающейся частью станка, а во втором – на цевочный обод, установленный снаружи подачной трубы. Характерной особенностью новых установок было применение универсальных регуляторов скорости вращения, так называемых «муфт Джени». Они получили свое название по фамилии американского изобретателя, представитель которого в 1908 году совершал поездки по европейским заводам демонстрируя образцы и предлагая купить патент. В России патент приобрел Путиловский завод, но первая же муфта, изготовленная по чертежам Джени, себя не оправдала. Лишь проведя некоторые усовершенствования удалось добиться хороших результатов. До 1917 года этот завод изготавливал муфты Джени для приводов всех башенных установок.

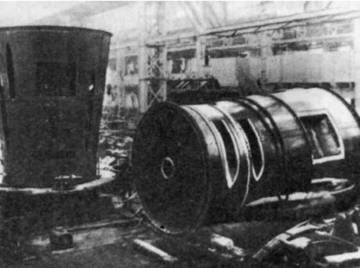

Центральные подачные трубы трехорудийной установки

Муфта Джени позволяла не только плавно менять скорость вращения исполнительного механизма при постоянной скорости вращения электродвигателя, но также останавливать исполнительный механизм и менять направление его вращения. Конструктивно она представляла собой гидравлический механизм, состоящий из двух частей, разделенных распределительным диском. Одна из частей, соединенная с электродвигателем, служила насосом, а другая, соединенная с исполнительным механизмом, – гидромотором. Распределительный диск был устроен таким образом, что от его наклона зависели скорость и направление вращения выходного вала при постоянной скорости и направлении вращения входного вала. Кроме того, муфта Джени действовала еще как эластичный и, вместе с тем, надежный тормоз, что позволяло почти моментально, без удара менять направление вращения выходного вала, идущее с большой скоростью. В трехорудийных башенных установках муфты Джени располагались рядом с наводчиками и все управление горизонтальным и вертикальным наведением сводилось, в сущности, к повороту рукоятки, связанной с распределительным диском.

Зарядный погреб располагался в верхней части подбашенного отделения, снарядный – в нижней. Объем погребов позволял иметь боезапас по 100 выстрелов на каждый ствол. Размеры трехорудийной башенной установки не позволили использовать удачное круговое расположение стеллажей снарядного погреба, примененное в 305-мм башенных установках линкоров типа «Андрей Первозванный». Поэтому в данном случае пришлось разделить снарядный погреб на две части, убрав стеллажи от бортов. Причем снарядные погреба носовой и кормовой башен не смогли вместить полный боекомплект, поэтому часть снарядов пришлось разместить в трюмах в запасном погребе, из которого в главный погреб они передавались ручными талями. На случай пожара в погребах имелась система орошения и затопления.

Для подачи в башню снаряды в погребах кранами грузились в подвесные тележки, доставлявшие их на подготовительный стол. Оттуда они скатывались в питатели снарядной платформы и загружались в нижние зарядники, поднимавшие снаряды в перегрузочное отделение. Полузаряды вручную загружались в свои питатели и затем в зарядники и также подавались в перегрузочное отделение, где и те и другие при помощи цепных досылателей перегружались в верхние зарядники, доставлявшие их непосредственно в башню к орудиям. Подобное разделение подачи на два этапа позволяло в процессе стрельбы иметь запас снарядов и полузарядов в перегрузочном отделении, откуда их доставка к орудиям требовала меньшего времени (соответственно возрастала скорострельность), то есть при начале цикла заряжания боеприпасы уже находились в непосредственной близости от боевого отделения. Для обеспечения последовательности процесса заряжания использовалась так называемая система «взаимной замкнутости» – электромеханическая блокировка операций. Так подача боеприпасов в башню верхними зарядниками могла осуществляться лишь при полностью открытом затворе, закрыть который можно было только после досылки боеприпасов и спуска верхнего зарядника.

Заряжание производилось в пределах -5°…+15°. В этом диапазоне только верхний зарядник, связанный с приводом вертикального наведения, отслеживал движение орудия, а цепной досылатель входил в состав качающейся части установки. При превышении предельного угла заряжания (+15°) происходила блокировка зарядника, для снятия которой требовалось вернуть орудие в диапазон угла заряжания. В основе конструкции досылателя лежала идея инженера О. Креля, впервые реализованная в 305мм барбетных установках броненосца «Двенадцать Апостолов».

На случай выхода из строя основных механизмов подачи предусматривалась независимая подача боеприпасов, которая могла производиться как из погребов в перегрузочное отделение, так и из последнего в башню. Приспособления, используемые для этого, позволяли поднимать каждый снаряд усилием четырех человек.

Управление заряжанием и подачей боеприпасов производилось автоматически от зарядного поста и сводилось к взведению пружины и нажатию кнопки. Принцип действия заимствовался из 305мм башенной установки линкоров типа «Андрей Первозванный». Однако и конструкция зарядного поста и вся система взаимной замкнутости были значительным образом усовершенствованы.

Первоначально в 1911 году МТК предполагал для управления артиллерийской стрельбой использовать приборы управления огнем фирмы «Эриксон». Но в мае 1912 года ввиду их неготовности решили установить систему фирмы «Гейслер» образца 1910 года. Она включала в себя прибор высоты прицела, линии электрической синхронной передачи, состоявшие из дающих и принимающих приборов прицела и целика. Дальность до цели определялась с помощью оптического дальномера с шестиметровой базой. Два таких дальномера располагались над носовой и кормовой боевыми рубками. Координаты цели в виде пеленга и дальности с заданной периодичностью передавались старшему штурману, который рассчитывал курс и скорость цели. Все эти данные вводились в систему приборов управления стрельбой (ПУС) Гейслера, давая на выходе углы горизонтального и вертикального наведения, которые по линии синхронной передачи транслировались в орудийные башни на принимающие приборы.

Каждая башня могла наводиться и самостоятельно с помощью башенных прицельных приспособлений. При этом данные для стрельбы вычислялись с помощью таблиц командиром башни и по его команде вводились в прицельные устройства. По предложению МТК прицельные приспособления разрабатывались Металлическим заводом на основе английских башенных прицельных приспособлений крейсера «Рюрик». Новые прицелы получились более надежными и удобными и завод изготовил их для всех балтийских линкоров. Каждая башня имела три поста вертикальной наводки с правой стороны каждого орудия и один пост горизонтальной наводки с левой стороны крайнего левого орудия. Прицельные приспособления снабжались перископическими трубами: дневными с переменным увеличением 7-21х и ночными с увеличением 4-12х. Ось окуляра располагалась перпендикулярно плоскости вертикального наведения, то есть наводчик сидел лицом к орудию.

Для защиты расчета и механизмов установки от осколков, которые могли попасть через амбразуры, предусматривались качающиеся шиты толщиной 76 мм.

Для обучения наводчиков на крышах башни располагались два 75-мм орудия на станках системы А. П. Меллера. Их качающиеся части были связаны с приводами вертикального наведения крайнего левого и среднего орудий. Таким образом при вертикальной наводке последних стволы 75-мм орудий всегда были им параллельны. Учебная стрельба производилась 75-мм снарядами вместо 305мм, что было значительно дешевле. Кроме того, эти орудия использовались при салюте и имели для этой цели возможность независимого вертикального и горизонтального наведения.

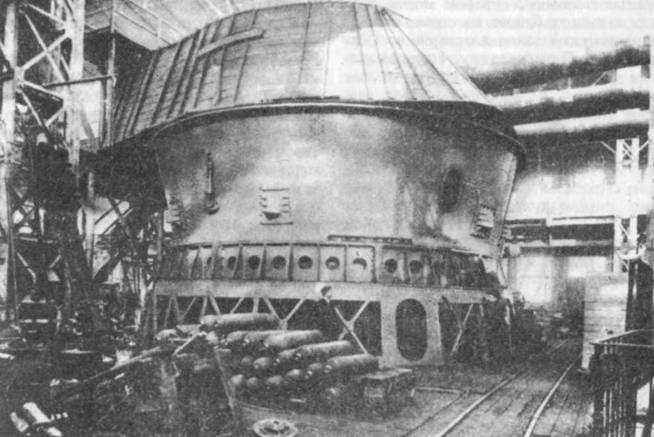

Сборка 305-мм трехорудийной установки на «яме» Металлического завода

Из цеха на линкор

Договор на изготовление первых трехорудийных башен для линкора «Севастополь» был заключен с Металлическим заводом в августе 1910 года. Срок сдачи на заводе назначался не позднее 1 сентября 1913 года. Сборку на корабле требовалось закончить не позднее 1 мая 1914 года. В договоре особо оговаривалась очередность изготовления узлов. Раньше этому не придавали значения. В данном случае именно это условие помогло при сборке установок на линкорах, так как узлы изготавливались в той последовательности, в которой требовались на сборке.

Изготовление установок встретило ряд объективных трудностей технического и технологического характера. Поэтому Металлический завод (как и Обуховский и Путиловский) не смог выдержать сроки, установленные договором. В ожидании начала войны Морское Министерство предложило Металлическому заводу принять все меры, чтобы закончить сборку башен на «Севастополе» не позднее 15 августа, а на «Полтаве» – 1 сентября 1914 года. Для ускорения работ разрешалось оставить лишь ту часть системы блокировок, которая исключала несчастные случаи с личным составом или крупные поломки, которые могли привести к выходу башни из строя. Однако Металлический завод в отличие от Обуховского и Путиловского успел установить и отрегулировать всю систему взаимной замкнутости.
