В ходе гражданской войны русские дредноуты использовались весьма ограниченно. Так линкор «Петропавловск», входивший в состав Действующего отряда кораблей Красного Балтийского флота, привлекался 14-16 июня 1919 года к подавлению восстания на форту «Красная Горка». Черноморский дредноут «Император Александр III», под именем «Генерал Алексеев» входивший в состав врангелевских морских сил, несколько раз участвовал в артиллерийских обстрелах частей приморского флота Красной армии в кампанию 1920 года.
Продольный разрез 305-мм трехорудийной башенной установки

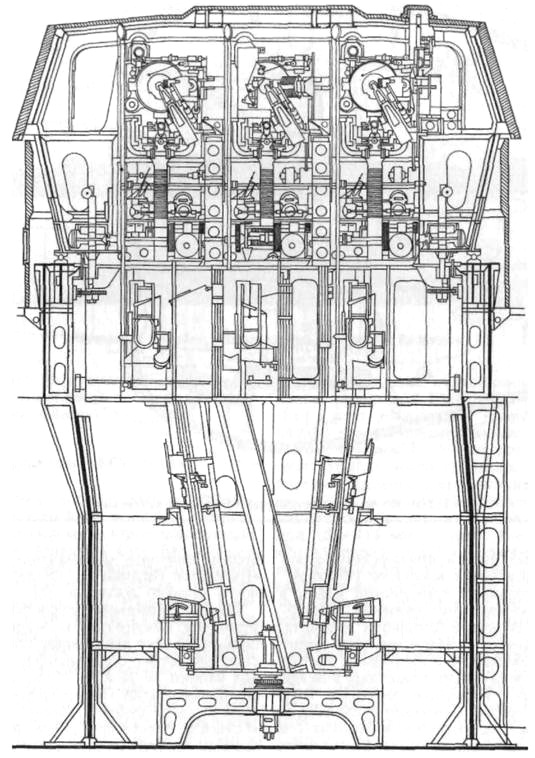

Поперечное сечение 305-мм трехорудийной башенной установки

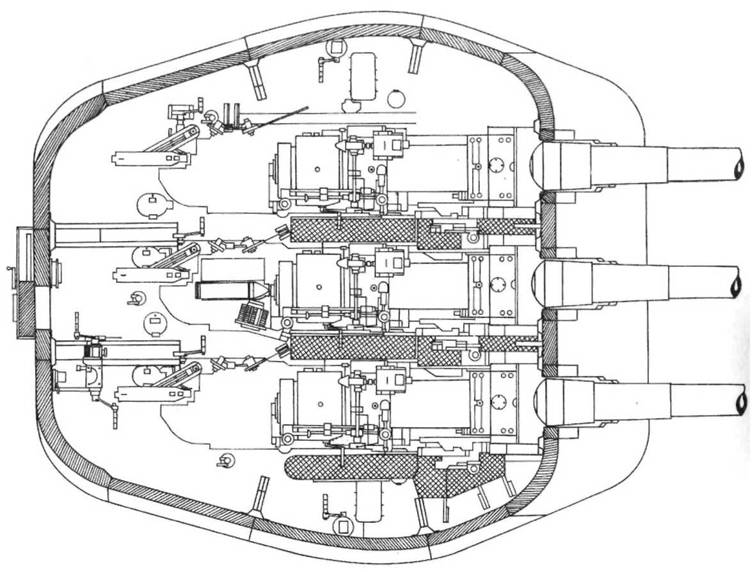

План 305-мм трехорудийной башенной установки
К окончанию гражданской войны в удовлетворительном состоянии сохранились лишь четыре балтийских дредноута, находившиеся в долговременном хранении в Кронштадте и Петрограде. Из трех черноморских – один находился в Бизерте (бывш. «Император Александр III»), один – на дне Цемесской бухты (бывш. «Императрица Екатерина
Орудия и некоторые детали башенных установок «Императрицы Марии» использовали при завершении постройки севастопольских стационарных береговых батарей № 30 и № 35, заложенных еще до революции. Примечательной оказалась судьба пушек главного калибра «Генерала Алексеева». После разделки корабля на металлолом французами в 1936 году они первоначально были сданы в арсенал, откуда в 1940 году их предполагалось отгрузить в Финляндию. Однако после капитуляции Франции орудия попали в руки немцев, которые использовали их в системе береговой обороны атлантического побережья в составе батареи «Мирус».

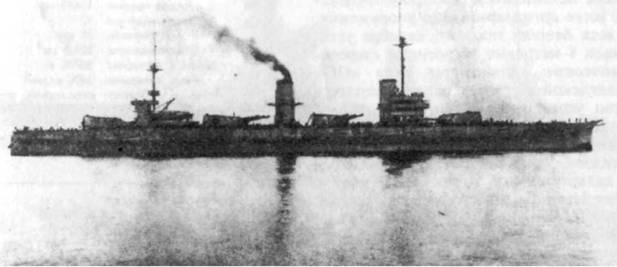

Линейный корабль «Императрица Екатерина Великая»
Под индексом «МК-3-12»
С началом восстановления РабочеКрестьянского Красного флота в период с 1922 по 1926 год в строй действующих кораблей Морских Сил Балтийского моря после восстановительного ремонта ввели линейные корабли «Марат» (б. «Петропавловск»), «Парижская Коммуна» (б. «Севастополь») и «Октябрьская Революция» (б. «Гангут»). К этому времени по своим боевым возможностям они уже значительно уступали зарубежным кораблям этого класса. По мощи артиллерии главного калибра и надежности броневой защиты наши дредноуты первого поколения не могли идти ни в какое сравнение со сверхдредноутами, составлявшими основу флотов ведущих морских держав мира. Так например, сравнивая наш «Марат» с типичным английским линкором того периода «Роял Соверен» (будущий «Архангельск», временно переданный ВМФ СССР в 1944 году в счет репараций с Италии), мы видим, что 471-килограммовые бронебойные снаряды 12 305-мм орудий нашего корабля могли пробивать 330-мм бортовое бронирование английского с дистанций не свыше 50 кабельтовых, а его броневые палубы суммарной толщиной 102-114 мм – лишь более 130. «Роял Соверен» же 871-кг бронебойными снарядами своих 8 381-мм мог поражать вертикальное бронирование (250-275 мм) «Марата» с дистанций до 130 кабельтовых, а горизонтальное (75 мм) уже с 80 кбт и далее. Следует учесть, что английский снаряд содержал и вдвое большее количество взрывчатого вещества (20 кг против 12). Отсутствовала на советском линкоре и центральная наводка (ЦН) артиллерии как главного, так и противоминного калибра. Эти и целый ряд других недостатков настоятельно требовали проведения обширных модернизационных работ, чтобы хотя бы в какой-то мере приблизить боевые возможности наших линкоров к требованиям времени. Первым проходил капитальный ремонт и модернизацию в 1928- 1931 годах линейный корабль «Марат». На корабле произвели замену расстрелянных стволов на новые, отремонтировали механизмы и электрооборудование всего артиллерийского вооружения, во всех башнях главного калибра установили 8-метровые встроенные стереоскопические дальномеры типа «OG» итальянской фирмы «Галилео», существенно усовершенствовали ПУС фирмы «Н. К. Гейслер» (в ее состав включили английский счетно-решающий прибор «Поллэн», приборы ЦН и два командно-дальномерных поста «КПД2– 6» с двумя 6-метровыми стереодальномерами типа «ДМ-6», визиром ЦН типа «ЕП» и стабилизации типа «СТ-5»). Теперь становилось возможным управлять огнем всех четырех 305-мм башен по одной цели от носового (фор-марс) или кормового (грот-марс) КПД или по двум целям от каждого КПД группами из двух башен. Управление огнем облегчалось, сокращалось время пристрелки и возрастала точность огня на поражение (можно было использовать более совершенный способ управления огнем «по измеренным пеленгам и дистанциям» вместо ранее применявшегося способа «по наблюдению знаков падения»), В советском ВМФ линкоровская башня получила индекс МК-3-12 (морская корабельная, трехорудийная 12-дюймовая).
| Орудие и затвор | |
| Калибр: | 304,8 мм |
| Длина орудия: | 15850 мм |
| Число нарезов: | 72 |
| Ход нарезов: | 30 кал |
| Объем каморы: | 224,6 дм2 |
| Масса с затвором: | 50700 кг |
| Макс, давление: | 2400 кг/см2 |
| Затвор: | поршневой, фирмы «Виккерс», открывающийся вправо |
| Масса затвора: | 942 кг |
| Время открывания закрывания затвора: | 8 с |
| Привода наведения | |
| Предельные углы наведения | |
| горизонтального: | 310°—360° |
| вертикального: | – 5°, +25° |
| на л/к «Севастополь»: | – 5°, +40° |
| Полные скорости наведения | |
| горизонтального: | 3,2°/с |
| вертикального: | 4°/с |
| (на л/к «Севастополь»: | 6°/с) |
| Электродвигатели | |
| горизонтального: | 1 в 30 л. с. |
| вертикального: | 3 по 12 л. с. |
| на л/к «Севастополь»: | по 15 л. с. |
| Массо-габаритные характеристики | |
| Масса качающейся части одного орудия | 84,2 т |
| на л/к «Севастополь»: | 85,2 т |
| Масса вращающейся части с броней: | 780 т |
| на л/к «Севастополь»: | 784 т |
| Масса неподвижной части с броней: | 300 т |
| Масса бронирования: | 230 т |
| Общая масса артиллерийской установки: | 1080 т |
| на л/к «Севастополь»: | 1084 т |
| Диаметр установки по вращающейся броне: | 12400 мм |
| Радиус обметания установки по стволам: | 13930 мм |
| Высота установки от нижнего штыря до крыши: | 15300 мм |
| Толщина бронирования | |
| Качающийся щит: | 50 мм |
| Лобовые плиты: | 203 мм |
| Боковые плиты: | 203 мм |
| Задние плиты: | 305 мм |
| Крыша: | 152 мм |
| Общие данные | |
| Число орудий: | 3 |
| Максимальная скорострельность на ствол: | 1,8 выст./мин |
| на л/к «Севастополь»: | 2,2 выст./мин |
| Расчет: | 62 человека |
Вторым на капитальный ремонт и модернизацию, проводившиеся в 1931 – 1934 годах, встал линкор «Октябрьская Революция». По сравнению с «Маратом» на этот раз объем работ был несколько расширен. По артиллерии главного калибра провели следующие мероприятия: перешли от скрепленных 305-мм орудий к лейнированным (теперь можно было после расстрела стволов, не снимая всего орудия для перестволивания его в заводских условиях, делать это прямо на корабле, заменяя тонкую стальную внутреннюю трубу-лейнер), усилили бронирование крыш башен с 76 мм до 152 мм (на «Марате» это удалось сделать только в ходе ремонта 1939 года) и вместо прибора «Поллэн» установили более совершенный «АКУР» (автомат курсовых углов и расстояний), изготовленный английской фирмой «Виккерс». Кроме того поставили башенные дальномеры типа ДМ-8 немецкой фирмы «Цейс».

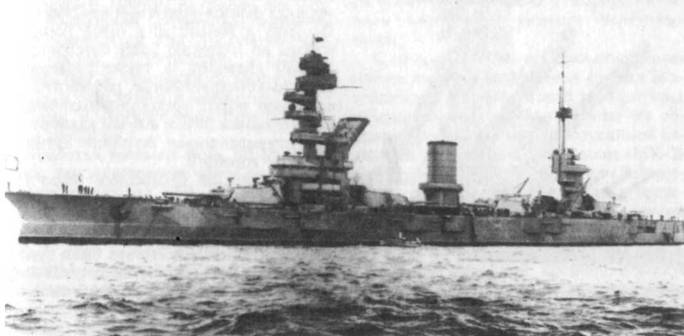

Линейный корабль «Марат»
Последним в 1933-1938 годах проходил капитальный ремонт и модернизацию переведенный в 1929 году на Черное море линейный корабль «Парижская Коммуна». Опыт, приобретенный к тому времени конструкторским коллективом Ленинградского Металлического завода (ЛМЗ) во главе с Д. Е. Бриллем при проектировании новой береговой башенной 180-мм двухорудийной установки «МБ-2-180» позволил разработать и осуществить проект модернизации 305-мм башенных установок, который дал возможность значительно повысить их боеспособность. Сущность его заключалась в переходе к фиксированному углу заряжания (по вертикальному наведению) равному +6°, при одновременном увеличении мощности приводов вертикального наведения, подачи и заряжания. Это позволило повысить скорострельность в среднем на 25%. Кроме того были увеличены предельный угол возвышения с 25° до 40°, благодаря чему удалось довести дальность стрельбы штатными снарядами до 161 кабельтова вместо прежних 133. Платой за все эти достижения стало увеличение массы вращающейся части артустановки на 4 тонны, а также пришлось демонтировать систему независимой резервной подачи боеприпасов. В остальном работы по модернизации артиллерийского комплекса главного калибра не отличались от ранее выполненных работ на «Октябрьской Революции».
Четвертый балтийский дредноут «Михаил Фрунзе» (б. «Полтава»), серьезно пострадавший от пожара в 1925 году, предполагалось переоборудовать в линейный крейсер. Соответствующий эскизный проект конструкторское бюро Научно-Технического комитета (НТК) Морских Сил РККА представило в 1932 году. Предусматривалось за счет повышения мощности главных механизмов до 200000 л. с. (с 48000) довести скорость 26000-тонного корабля до 30 узлов (вместо прежних 23). Главным оружием должны были стать девять 305-мм орудий в трех башнях, размещенных в диаметральной плоскости линейно-возвышенно, причем две башни на корабле сохранились (две других устанавливались на одной из береговых батарей Тихоокеанского флота на острове Русский), а еще одну собирались взять из трех уцелевших при катастрофе «Императрицы Марии» и поднятых со дна Черного моря. Все эти башни планировалось значительно усовершенствовать: увеличить предельный угол возвышения до 45°-50° и повысить скорострельность до трех залпов в минуту (за счет увеличения скоростей вертикального наведения и применения нового пневматического или пиротехнического досылателя броскового типа). В основном по экономическим причинам эти планы остались на бумаге. Модернизационные работы на башнях «Михаила Фрунзе» в том же объеме; что и на «Парижской Коммуне» начались уже в 1945 году и к 1950 году они были установлены в бетонных блоках береговой батареи № 30 под Севастополем, где пребывают и в настоящее время.

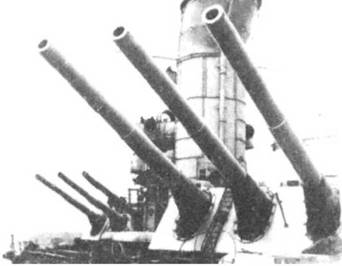

Артиллерийская установка «МК-3-12» на линкоре «Парижская коммуна»
Несмотря на все проведенные работы артиллерия главного калибра советских линкоров тем не менее не могла успешно бороться с существовавшими типами тяжелых броненосных кораблей военноморских флотов вероятных противников. Поэтому в начале 30-х годов начались работы по созданию более совершенных 305-мм снарядов, а также развернуты опытно-конструктивные разработки по созданию новых трехорудийных башенных установок 305- и 406-мм калибра для проектировавшихся больших артиллерийских кораблей.
Специальным Снарядным бюро Наркомата Оборонной промышленности (ССБ НКОП) отрабатывалось в 30-е годы три типа перспективных 305-мм снарядов. Прежде всего это были бронебойные и фугасные снаряды улучшенной аэродинамической формы (так называемые «снаряды образца 1915/28 г.») той же массы (470,9 кг). Они отрабатывались в боекомплект как новых, так и существовавших 305-мм орудий. Снаряды данного типа позволяли на 15-17% повысить дальности стрельбы и существенно увеличить бронебойное действие, особенно на дистанциях свыше 75 кабельтовых, но добиться его радикального роста представлялось возможным лишь в новых орудиях форсированной баллистики. Вторым и, как казалось, наиболее перспективным типом снарядов являлся так называемый «полубронебойный снаряд образца 1915 г. чертежа № 182», созданный в 1932 году и проходивший испытания до 1937 года. Его особенностью являлась необычно большая масса – 581,4 кг, в связи с чем начальная скорость предусматривалась уменьшенной до 690-700 м/с, тем не менее по сравнению со штатными снарядами дальность стрельбы возрастала на 3%. Но самым главным выигрышем являлось решительно возраставшее бронебойное действие на наиболее вероятных боевых дистанциях 75-130 кабельтовых и особенно по горизонтальным броневым преградам. Испытания на Научно-Испытательном Морском Артиллерийском полигоне (НИМАПе) под Ленинградом подтвердили большие потенциальные возможности нового снаряда; например, поражение 330-мм вертикальной брони становилось возможным до дистанции 90 кабельтовых. Однако возникли проблемы с продольной прочностью снарядов, раскалывавшихся при проникновении через броню, их кучностью, а также с прочностью и мощностями механизмов подачи и заряжания в башенных артустановках. В итоге от этого типа боеприпасов отказались.
Отработка третьего типа 305-мм снарядов, так называемых «фугасных дальнобойных образца 1928 года» успешно завершилась в 1939 году принятием их на снабжение всех образцов 305-мм орудий. За счет резкого сокращения массы (на треть) и улучшенной аэродинамической формы снаряда при повышенной до 920 м/с начальной скорости удалось на 30-40% увеличить дальность стрельбы. Характерным для него было высокое содержание взрывчатого вещества, почти не уступавшее таковому в штатном фугасном снаряде и несколько повышенное рассеивание – ведь главным назначением нового дальнобойного снаряда считалось поражение важных береговых целей.
