Графика DirectX в Delphi

Краснов Михаил

Шрифт:

В Internet существует масса ресурсов, содержащих свободно распространяемые модели. Например, на сайтенаходятся сотни DXF-файлов моделей самой разнообразной тематики, и некоторыми из этих моделей я воспользовался при подготовке примеров настоящей книги. Если же нужная вам модель записана в другом формате, вы можете воспользоваться импортирующей программой.

Таких программ существует множество, я могу порекомендовать 3D Exploration, разработанную компанией X Dimension Software. Эта программа поддерживает огромный набор форматов и поэтому заслуживает вашего внимания.

С любезного разрешения авторов программы, я поместил

на компакт-диск, прилагаемый к книге, демонстрационную версию продукта, которую скачал с сайта http://www.xdsoft.com/explorer.

Должен предупредить все ваши возможные вопросы о проблемах с конкретными DXF-файлами. Прежде всего, редактор или импортирующая программа, в которых создан файл, должны уметь разбивать поверхность модели на отдельные треугольники (программа, которую я вам рекомендовал, делает это успешно). В таких файлах самая громоздкая секция следует после фразы ENTITIES, за которой обязан идти большой массив данных, а не короткие фразы.

Вершины треугольников должны перечисляться либо по часовой стрелке, либо против нее. Если по полученному текстовому файлу построить модель у вас не выходит, попробуйте начать разрешение вопросов с того, что отключите отсечение. Если вы уверены, что вершины всех треугольников перечисляются в одинаковом порядке, а вместо модели выводится черный контур, то проблема состоит в вычислении нормали. Обратите внимание, что в коде этого примера при вычислении нормали я поменял порядок перечисления вершин, подобрав такую последовательность, при которой нормали перпендикулярны треугольникам. Поскольку вершин только три, вы не потеряете много времени на поиски подходящего для конкретного DXF-файла порядка. И последнее, что, возможно, вам придется сделать, если вы получаете только черную тень модели, - это поменять направление нормали на противоположное:

wrkVector.X := - nx / wrki;

wrkVector.Y := - ny / wrki;

wrkVector.Z := - nz / wrki;

Мне пришлось столкнуться с тем, что многие корреспонденты обращаются с возникающими проблемами при обработке DXF-файлов, поэтому должен четко ограничить круг действительно серьезных проблем лишь двумя: либо файл не содержит разбиение модели по треугольникам, либо вершины треугольников перечисляются в различном порядке. Во всех остальных случаях решение получить нетрудно.

Достоинствами использования DXF-файлов является то, что это открытый формат, и поддерживается он практически всеми моделирующими программами. Недостатки таковы:

* модель строится по отдельным, независимым треугольникам, что приводит к избыточности данных; это текстовый формат, поэтому для больших моделей получаются файлы гигантских размеров.

Однако в наших примерах эти файлы нужны только при подготовке кода, непосредственно при работе приложения они не применяются, и нет необходимости распространять их вместе с приложением. Наши примеры загружают данные модели из текстового файла. Полученные текстовые файлы, конечно, тоже имеют большие размеры, но помните, что вы не обязаны использовать именно текстовые файлы. Записывайте данные в виде вещественных значений, и объем файла сразу же значительно уменьшится.

А теперь перейдем к следующему примеру, проекту каталога Ех07 - несложной заготовке увлекательной игры. Вам остается только развить программу, чтобы получить законченное произведение,

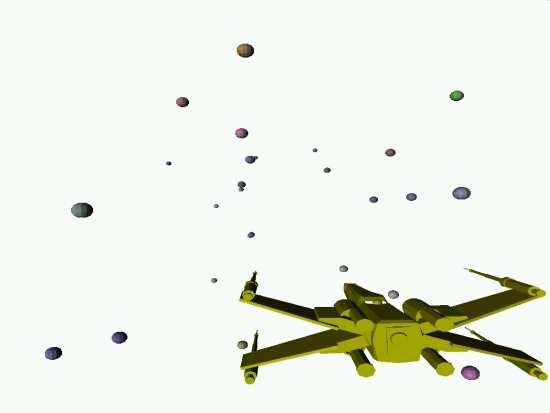

со стрельбой и коварными противниками, а пока что сюжет игры совсем прост: космический корабль мчится в пространстве, наполненном сферами (рис. 9.8).

Уже сейчас пример во многом напоминает профессиональный продукт: существует полноэкранный режим. Для управления положением космического корабля используется библиотека Directlnput.

Модели сферы и космического корабля загружаются из текстовых файлов, их я получил с помощью изученных утилит.

Поскольку операции с матрицами осуществляются центральным процессором, а именно нашим приложением, оптимизации их выполнения необходимо уделять максимум внимания. Для каждой движущейся сферы запоминаем текущую матрицу трансформаций, чтобы не тратить время на ее инициализацию при очередном обновлении кадра:

type

TSPHERE = packed record // Запись, относящаяся к отдельной сфере

Z : Single; // Текущая координата по оси Z

Radius : Single; // Радиус

MaterialSphere : TD3DMaterial8; // Индивидуальный материал

matSphere : TDSDMatrix; // Текущая матрица трансформаций сферы

end;

const

NumSpheres = 60; // Количество сфер

var

Spheres : Array [0..NumSpheres - 1] of TSPHERE; // Массив сфер

MaterialXWing : TD3DMaterial8; // Материал космического корабля

matXWing : TD3DMatrix; // Матрица трансформаций корабля

Заполняются целиком матрицы трансформаций сфер и корабля один раз, при инициализации:

procedure TfrmD3D.FormCreate(Sender: TObject);

var

hRet : HRESULT;

raatView, matProj : TDSDMatrix;

i : Integer; matWrk : TD3DMatrix;

begin

ShowCursor (False);

hRet := OnCreateDevice; // Инициализация библиотеки

DirectInput if Failed (hRet) then ErrorOut ('InitDirectlnput', hRet);

hRet := InitDSD;

if Failed (hRet) then ErrorOut ('InitDSD1, hRet);

hRet := InitVB;

if Failed (hRet) then ErrorOut ('InitVertex', hRet);

SetupLights;

// Инициализация массива сфер

for i := 0 to NumSpheres - 1 do with Spheres [i] do begin

// Положение по оси Z, расстояние до космического корабля

Z := random * 80 - 40;

Radius := random * 0.1+0.1; // Размер сферы

SetScaleMatrix(matSphere, Radius, Radius, Radius);

// Вспомогательная матрица трансформаций

SetTranslateMatrix (matWrk, random * 20 - 10, random * 20 - 10, Z);

// Окончательная инициализация матрицы трансформаций сферы

matSphere := MatrixMul (matSphere, matWrk);

// Инициализация материала сферы

MaterialSphere := InitMaterial(random * 0.5+0.5, random * 0.5+0.5,

random * 0.5 + 0.5, 0) ;

end;

// Космический корабль - золотистого цвета MaterialXWing := InitMaterial(1.О, 1.0, 0.0, 0); // Поворот модели по оси X SetRotateXMatrix(matXWing, -Pi /2);

// Видовая матрица и матрица проекций устанавливается один раз
