Химические и нефтяные аппараты с мешалками

Как можно видеть, определение круговой частоты сводится к нахождению статических прогибов. Прогибы могут быть также найдены графоаналитически.

Для одного груза круговая частота запишется по формуле:

__

Рассмотрим по методу Релея колебания двухопорного однопролетного вала, нагруженной распределенной нагрузкой [2,с.81].

Мешалки являются сосредоточенной нагрузкой на валу и пример приводится для сведения.

Балка с распределенной нагрузкой условно разбивается на ряд участков с заменой распределенной нагрузки, приходящейся на каждый участок, сосредоточенной силой, приложенной по центру тяжести участка.

Колебания системы с распределенной нагрузкой находятся по приведенной выше формуле:

Точность решения зависит от числа n участков.

Прогибы находят по уравнению упругой линии с равномерно распределенной нагрузкой:

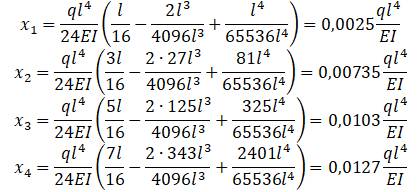

Для 8 участков (8 прогибов):

С учетом этого, уравнение упругой линии:

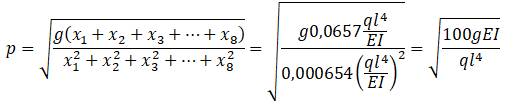

С учетом того, что

__

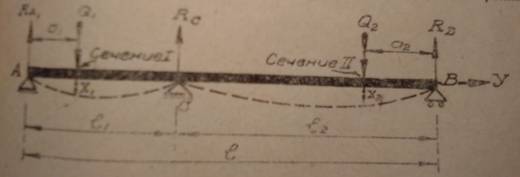

Рассмотрим по методу Релея колебания балки на нескольких опорах [2,с.87].

Схема трехопорного неразрезного вала подходит для однопролетного вала, имеющего дополнительный короткий пролет в верхней стойке привода электродвигателя.

В целом многопорный вал больше соответствует конструкциям полупогружных насосов, погружных электродвигателей, но пример трехопорного вала нужно использовать в проектировании химических и нефтяных аппаратов с перемешивающими устройствами.

Форма прогиба такая же как у статического прогиба под действием сил, применяя принцип Даламбера (приводя динамическое нагружение к статическому приложению сил).
