Но не все так просто с операндом источник. На самом деле, в команде в качестве источника нельзя указывать непосредственно имя операнда в памяти, на который мы бы хотели получить указатель. Предварительно необходимо получить само значение полного указателя в некоторой области памяти и указать в команде получения полный адрес имени этой области. Для выполнения этого действия необходимо вспомнить директивы резервирования и инициализации памяти.

При применении этих директив возможен частный случай, когда в поле операндов указывается имя другой директивы определения данных (фактически, имя переменной). В этом случае в памяти формируется адрес этой переменной. Какой адрес будет сформирован (эффективный или полный), зависит от применяемой директивы. Если это dw, то в памяти формируется только 16-битное значение эффективного адреса, если же dd – в память записывается полный адрес. Размещение этого адреса в памяти следующее: в младшем слове находится смещение, в старшем – 16-битная сегментная составляющая адреса.

Например, при организации работы с цепочкой символов удобно поместить ее начальный адрес в некоторый регистр и далее в цикле модифицировать это значение для последовательного доступа к элементам цепочки.

Необходимость использования команд получения полного указателя данных в памяти, т. е. адреса сегмента и значения смещения внутри сегмента, возникает, в частности, при работе с цепочками.

Команды преобразования данных

К этой группе можно отнести множество команд микропроцессора, но большинство из них имеет те или иные особенности, которые требуют отнести их к другим функциональным группам. Поэтому из всей совокупности команд микропроцессора непосредственно к командам преобразования данных можно отнести только одну команду: xlat [адрес_таблицы_перекодировки]

Это очень интересная и полезная команда. Ее действие заключается в том, что она замещает значение в регистре al другим байтом из таблицы в памяти, расположенной по адресу, указанному операндом адрес_таблицы_перекодировки.

Слово «таблица» весьма условно, по сути, это просто строка байт. Адрес байта в строке, которым будет производиться замещение содержимого регистра al, определяется суммой (bx) + (al), т. е. содержимое al исполняет роль индекса в байтовом массиве.

При работе с командой xlat обратите внимание на следующий тонкий момент. Несмотря на то что в команде указывается адрес строки байт, из которой должно быть извлечено новое значение, этот адрес должен быть предварительно загружен (например, с помощью команды lea) в регистр bх. Таким образом, операнд адрес_таблицы_перекодировки на самом деле не нужен (необязательность операнда показана заключением его в квадратные скобки). Что касается строки байт (таблицы перекодировки), то она представляет собой область памяти размером от 1 до 255 байт (диапазон числа без знака в 8-битном регистре).

Команды работы со стеком

Эта группа представляет собой набор специализированных команд, ориентированных на организацию гибкой и эффективной работы со стеком.

Стек – это область памяти, специально выделяемая для временного хранения данных программы. Важность стека определяется тем, что для него в структуре программы предусмотрен отдельный сегмент. На тот случай, если программист забыл описать сегмент стека в своей программе, компоновщик tlink выдаст предупреждающее сообщение.

Для работы со стеком предназначены три регистра:

1) ss – сегментный регистр стека;

2) sp/esp – регистр указателя стека;

3) bp/ebp – регистр указателя базы кадра стека.

Размер стека зависит от режима работы микропроцессора и ограничивается 64 Кбайтами (или 4 Гбайтами в защищенном режиме).

В каждый момент времени доступен только один стек, адрес сегмента которого содержится в регистре SS. Этот стек называется текущим. Для того чтобы обратиться к другому стеку («переключить стек»), необходимо загрузить в регистр ss другой адрес. Регистр SS автоматически используется процессором для выполнения всех команд, работающих со стеком.

Перечислим еще некоторые особенности работы со стеком:

1) запись и чтение данных в стеке осуществляется в соответствии с принципом LIFO,

2) по мере записи данных в стек последний растет в сторону младших адресов. Эта особенность заложена в алгоритм команд работы со стеком;

3) при использовании регистров esp/sp и ebp/bp для адресации памяти ассемблер автоматически считает, что содержащиеся в нем значения представляют собой смещения относительно сегментного регистра ss.

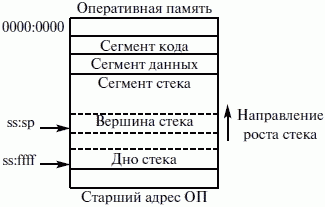

В общем случае стек организован так, как показано на рисунке 23.

Рис. 23. Концептуальная схема организации стека

Для работы со стеком предназначены регистры SS, ESP/SP и ЕВР/ВР. Эти регистры используются комплексно, и каждый из них имеет свое функциональное назначение.

Регистр ESP/SP всегда указывает на вершину стека, т. е. содержит смещение, по которому в стек был занесен последний элемент. Команды работы со стеком неявно изменяют этот регистр так, чтобы он указывал всегда на последний записанный в стек элемент. Если стек пуст, то значение esp равно адресу последнего байта сегмента, выделенного под стек. При занесении элемента в стек процессор уменьшает значение регистра esp, а затем записывает элемент по адресу новой вершины. При извлечении данных из стека процессор копирует элемент, расположенный по адресу вершины, а затем увеличивает значение регистра указателя стека esp. Таким образом, получается, что стек растет вниз, в сторону уменьшения адресов.

Что делать, если нам необходимо получить доступ к элементам не на вершине, а внутри стека? Для этого применяют регистр ЕВР Регистр ЕВР – регистр указателя базы кадра стека.

Например, типичным приемом при входе в подпрограмму является передача нужных параметров путем записи их в стек. Если подпрограмма тоже активно работает со стеком, то доступ к этим параметрам становится проблематичным. Выход в том, чтобы после записи нужных данных в стек сохранить адрес вершины стека в указателе кадра (базы) стека – регистре ЕВР. Значение в ЕВР в дальнейшем можно использовать для доступа к переданным параметрам.

Начало стека расположено в старших адресах памяти. На рисунке 23 этот адрес обозначен парой ss: fffF. Смещение шТ приведено здесь условно. Реально это значение определяется величиной, которую программист задает при описании сегмента стека в своей программе.

Для организации работы со стеком существуют специальные команды записи и чтения.

1. push источник – запись значения источник в вершину стека.

Интерес представляет алгоритм работы этой команды, который включает следующие действия (рис. 24):

1) (sp) = (sp) – 2; значение sp уменьшается на 2;

2) значение из источника записывается по адресу, указываемому парой ss: sp.

Рис. 24. Принцип работы команды push

2. pop назначение – запись значения из вершины стека по месту, указанному операндом назначение. Значение при этом «снимается» с вершины стека. Алгоритм работы команды pop обратен алгоритму команды push (рис. 25):
