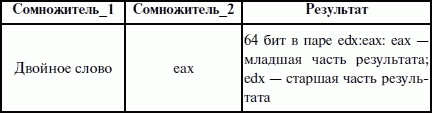

Если результат мал и умещается в одном регистре (т. е. если cf = of = 0), то содержимое другого регистра (старшей части) является расширением знака – все его биты равны старшему биту (знаковому разряду) младшей части результата. В противном случае (если cf = of = 1) знаком результата является знаковый бит старшей части результата, а знаковый бит младшей части является значащим битом двоичного кода результата.

Деление чисел без знака

Для деления чисел без знака предназначена команда

div делитель

Делитель может находиться в памяти или в регистре и иметь размер 8, 16 или 32 бит. Местонахождение делимого фиксировано и так же, как в команде умножения, зависит от размера операндов. Результатом команды деления являются значения частного и остатка.

Варианты местоположения и размеров операндов операции деления показаны в таблице 11.

Таблица 11. Расположение операндов и результата при делении

После выполнения команды деления содержимое флагов неопределенно, но возможно возникновение прерывания с номером 0, называемого «деление на нуль». Этот вид прерывания относится к так называемым исключениям. Эта разновидность прерываний возникает внутри микропроцессора из-за некоторых аномалий во время вычислительного процесса. Прерывание О, «деление на нуль», при выполнении команды div может возникнуть по одной из следующих причин:

1) делитель равен нулю;

2) частное не входит в отведенную под него разрядную сетку, что может произойти в следующих случаях:

а) при делении делимого величиной в слово на делитель величиной в байт, причем значение делимого в более чем 256 раз больше значения делителя;

б) при делении делимого величиной в двойное слово на делитель величиной в слово, причем значение делимого в более чем 65 536 раз больше значения делителя;

в) при делении делимого величиной в учетверенное слово на делитель величиной в двойное слово, причем значение делимого в более чем 4 294 967 296 раз больше значения делителя.

Деление чисел со знаком

Для деления чисел со знаком предназначена команда

idiv делитель

Для этой команды справедливы все рассмотренные положения, касающиеся команд и чисел со знаком. Отметим лишь особенности возникновения исключения 0, «деление на нуль», в случае чисел со знаком. Оно возникает при выполнении команды idiv по одной из следующих причин:

1) делитель равен нулю;

2) частное не входит в отведенную для него разрядную сетку.

Последнее в свою очередь может произойти:

1) при делении делимого величиной в слово со знаком на делитель величиной в байт со знаком, причем значение делимого в более чем 128 раз больше значения делителя (таким образом, частное не должно находиться вне диапазона от —128 до + 127);

2) при делении делимого величиной в двойное слово со знаком на делитель величиной в слово со знаком, причем значение делимого в более чем 32 768 раз больше значения делителя (таким образом, частное не должно находиться вне диапазона от —32 768 до +32 768);

3) при делении делимого величиной в учетверенное слово со знаком на делитель величиной в двойное слово со знаком, причем значение делимого в более чем 2 147 483 648 раз больше значения делителя (таким образом, частное не должно находиться вне диапазона от —2 147 483 648 до [phone]).

Вспомогательные команды для целочисленных операций

В системе команд микропроцессора есть несколько команд, которые могут облегчить программирование алгоритмов, производящих арифметические вычисления. В них могут возникать различные проблемы, для разрешения которых разработчики микропроцессора предусмотрели несколько команд.

Команды преобразования типов

Что делать, если размеры операндов, участвующих в арифметических операциях, разные? Например, предположим, что в операции сложения один операнд является словом, а другой занимает двойное слово. Выше сказано, что в операции сложения должны участвовать операнды одного формата. Если числа без знака, то выход найти просто. В этом случае можно на базе исходного операнда сформировать новый (формата двойного слова), старшие разряды которого просто заполнить нулями. Сложнее ситуация для чисел со знаком: как динамически, в ходе выполнения программы, учесть знак операнда? Для решения подобных проблем в системе команд микропроцессора есть так называемые команды преобразования типа. Эти команды расширяют байты в слова, слова – в двойные слова и двойные слова – в учетверенные слова (64-разрядные значения). Команды преобразования типа особенно полезны при преобразовании целых со знаком, так как они автоматически заполняют старшие биты вновь формируемого операнда значениями знакового бита старого объекта. Эта операция приводит к целым значениям того же знака и той же величины, что и исходная, но уже в более длинном формате. Подобное преобразование называется операцией распространения знака.

Существуют два вида команд преобразования типа.

1. Команды без операндов. Эти команды работают с фиксированными регистрами:

1) cbw (Convert Byte to Word) – команда преобразования байта (в регистре al) в слово (в регистре ах) путем распространения значения старшего бита al на все биты регистра ah;

2) cwd (Convert Word to Double) – команда преобразования слова (в регистре ах) в двойное слово (в регистрах dx: ax) путем распространения значения старшего бита ах на все биты регистра dx;

3) cwde (Convert Word to Double) – команда преобразования слова (в регистре ах) в двойное слово (в регистре еах) путем распространения значения старшего бита ах на все биты старшей половины регистра еах;

4) cdq (Convert Double Word to Quarter Word) – команда преобразования двойного слова (в регистре еах) в учетверенное слово (в регистрах edx: eax) путем распространения значения старшего бита еах на все биты регистра edx.

2. Команды movsx и movzx, относящиеся к командам обработки строк. Эти команды обладают полезным свойством в контексте нашей проблемы:

1) movsx операнд_1, операнд_2 – переслать с распространением знака. Расширяет 8 или 16-разрядное значение операнд_2, которое может быть регистром или операндом в памяти, до 16 или 32-разрядного значения в одном из регистров, используя значение знакового бита для заполнения старших позиций операнд_1. Данную команду удобно использовать для подготовки операндов со знаками к выполнению арифметических действий;

2) movzx операнд_1, операнд_2 – переслать с расширением нулем. Расширяет 8– или 16-разрядное значение операнд_2 до 16– или 32-разрядного с очисткой (заполнением) нулями старших позиций операнд_2. Данную команду удобно использовать для подготовки операндов без знака к выполнению арифметических действий.
