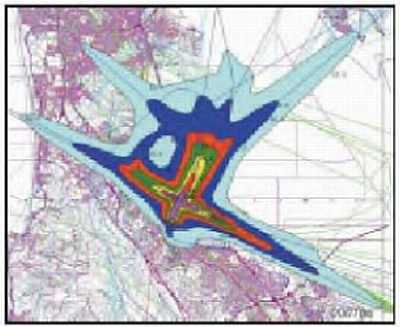

Шумовая контурная диаграмма окрестностей аэропорта рассчитана методом INM (Интегрированное шумовое моделирование) на основе предварительных измерений уровней шума.

_{55–60 дБ = голубой; 60–70 дБ = синий; 70–75 дБ = красный; 75–80 дБ = зеленый; 80–85 дБ = желтый; >85 дБ = розовый}

Шумовые контурные диаграммы используются для графического изображения размеров и локализации шумовых проблемных зон. Проставленная рядом с контурной диаграммой каждой зоны цифра указывает значение уровня шума, превышенное в этой зоне. После наложения на карту местности и сравнения с шумовыми ограничениями контурные диаграммы позволяют выделить зоны, в которых должны быть приняты меры по снижению уровня шума.

Шумовой отпечаток — это шумовой контур отдельно взятого самолета или класса самолетов. Шумовой отпечаток можно рассчитать на основе шумовых данных для каждого самолета с учетом летного коридора, режима управления и особенностей рельефа местности. Эти отпечатки позволяют оценить существующее и прогнозируемое шумовое воздействие и помочь в подборе способов снижения уровня шума.

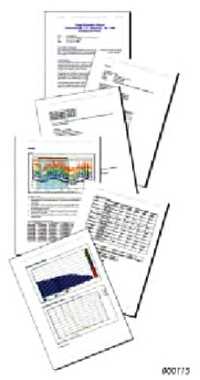

Отчет о результатах измерений

Подготовка отчета о результатах измерений — процедура, значение которой обычно недооценивается. Довольно часто в отчет включаются только маргинальные данные, например, такие, как несколько дискретных значений дБ. Как результат, важная информация отсутствует, что значительно затрудняет процедуру интерпретации отчета. Уровень детализации должен соответствовать задачам пользователей отчета. Для подготовки полного последовательного отчета необходимо обратить особое внимание на реальные условия процедуры измерений.

Неоценимую помощь при подготовке отчета о результатах измерений могут оказать стандарты и практические рекомендации. Ниже перечислены стандарты, которые облегчат выбор необходимой и дополнительной информации для внесения в отчет.

Необходимая информация для включения в отчет (стандарт МЭК 1996):

• Результаты измерений

• Метод измерений

• Тип измерительного прибора

• Процедура измерений

• Методы расчетов

• Преобладающие условия

• Атмосферные условия (направление и скорость ветра, наличие осадков, температура, атмосферное давление, влажность)

• Растительность/тип поверхности между источником и приемником

• Изменчивость источника шума

• Данные калибровки

• Дата, время начала и окончания измерения

• Количество выполненных измерений

• Описание исследуемых источников шума

Дополнительная информация для включения в отчет:

• Цель измерений

• Привлеченный стандарт

• Использованное оборудование (с указанием серийных номеров)

• Карта с обозначением местоположения источников шума, соответствующих объектов и наблюдательных точек.

Не менее важно, чтобы отчет был написан простым в понимании и удобочитаемым языком. В зависимости от будущей аудитории отчет можно дополнить графиками, рисунками и иллюстрациями, которые иногда помогают в объяснении содержания. В других случаях достаточно использование текста и цифр.

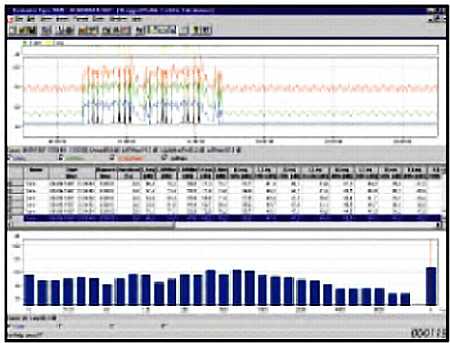

В том случае, если составляется много отчетов о результатах измерений, возникает необходимость в создании подробного архива данных. Ведение структурированного учета может оказать неоценимую помощь в том случае, если требуется выполнить поиск данных для сравнения старых и вновь полученных результатов измерений. Множество профессиональных пакетов программ для ПК обеспечивает самые современные требования к детализированному учету результатов измерений. Эти программы значительно облегчают перенос данных из памяти измерительной аппаратуры, подготовку структурированных отчетов, процедуру архивирования и поиска данных, а также непосредственную распечатку и экспорт данных, что позволяет сэкономить ценное время профессионального акустика.

Расчет уровней шума (Шумовое прогнозирование)

Расчет уровней шума в точке приемника или распространение шума от одной до другой точки часто из-за огромного объема данных, характерных для измерений в реальном масштабе времени, может быть выполнен только при помощи компьютера.

Уровни шума в точке приемника можно не измерять, а рассчитать. Можно также рассчитать и уровень распространения шума от одной точки измерений до другой.

В перечисленных ниже случаях для определения уровня шума предпочтительнее выполнять расчеты, которые могут представлять собой единственно применимый на практике метод:

• При измерении уровня шума в условиях сильного “загрязнения” высокочастотными фоновыми шумами, например, при определении шума промышленного предприятия, расположенного в непосредственной близости от нагруженной автомобильной трассы

• При необходимости составления прогнозов относительно будущих уровней шума

• Для сравнения альтернативных сценариев развития района и снижения уровня зашумленности

• При создании шумовых контурных диаграмм

• В случае ограниченного доступа к точке измерений.

Расчет обычно выполняется в соответствии с алгоритмом действующего стандарта. Такой алгоритм обычно разрабатывается на национальном уровне или на уровне промышленного сектора и часто зависит от типа источника.

Алгоритмы часто “завязаны” на источник, поэтому их применение ограничивается только конкретным источником шума. Исключение из этого правила составляет только международный стандарт МЭК 9613, в котором уровни шума в точках приемника определяются на основе уровней звуковой мощности идентифицированных источников. Использование для определения уровней шума уровней звуковой мощности обеспечивает независимость стандарта от типа источника шума (однако стандарт содержит ограничения относительно источников высокопрерывистых шумов и высокоскоростных источников).

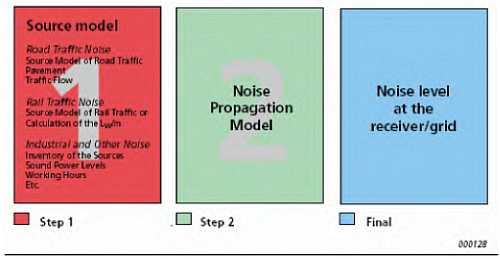

а. Модель источника

Шум автомобильного транспорта

– Создание модели источника шума автомобильного шоссе

– Тротуар

– Автомобильный поток

Шум железнодорожного транспорта

– Создание модели источника шума железной дороги или

– Расчет индекса L_w/m

Промышленный и другие виды шумов
