Как отмечалось выше, простейший каскад не обладает термостабильностью, поэтому практически не используется. Вот один из способов так называемой коллекторной термостабилизации с применением отрицательной обратной связи по напряжению:
Если взять исходное напряжение Uк равным 0,5Еп, то Rк = 0,5Eп/Iк, сопротивление в цепи базы Rб = 0,75Еп/Iб = 0,5Еп•h21э/Iк.
2.
Базовый резистор заменён Т-мостом, где C = Ku/F2pH•pR1. Обычно R1 принимают равным R2.
3. Каскад с компенсационным смещением на согласованном транзисторе.
Используется для усиления относительно слабых сигналов. Изменение температуры не влияет на работу схемы.
Аналогичный каскад с трансформаторной связью на входе.
4. Каскад с эмиттерной стабилизацией с помощью ООС по току.
RC — цепь, параллельную резистору Rэ применяют для увеличения усиления по переменному току, а так же для коррекции АЧХ каскада. Сопротивление резистора Rэ в зависимости от тока коллектора выбирают от долей ома в мощных выходных каскадах до нескольких килоом в маломощных. Ток базового делителя желательно иметь примерно в 10 раз больше тока базы.
Цепь смещения при двухполярном питании:
5. Один из вариантов применения токового зеркала для термостабилизации.
За счёт применения Rs динамический диапазон такой схемы выше, чем у каскада с компенсационным смещением на согласованном транзисторе.
6. Трёхкаскадный усилитель с взаимной стабилизацией всех каскадов на токовом зеркале Уилсона.
Коэффициент усиления — 5000 и более. Недостаток — низкая нагрузочная способность, проявляющаяся в явно выраженных искажениях в виде чётных гармоник.

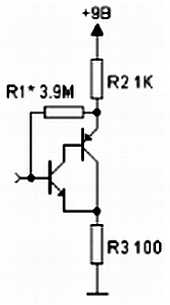

7. Усилитель с комбинированной стабилизацией на составном транзисторе Шиклаи.
Входное сопротивление каскада — около 200 кОм, коэффициент усиления Кu = К2/К3 = 10.

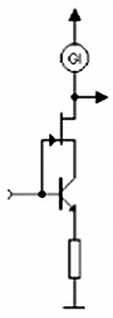

8. Составной транзистор с генератором тока вместо Rк.
Позволяет получить усиление 20000 и более. Реализовать такое усиление можно только при работе каскада на составной эмиттерный или истоковый повторитель.
9. Каскад с общим истоком.
В отличие от каскада с ОЭ нелинейные искажения значительно меньше, поскольку напряжение
отсечки Uотс = 1..5 В намного больше, чем температурный потенциал fт = 25 мB биполярных транзисторов. Линейная область входных напряжений значительно шире и сильно зависит от выбора рабочей точки Iсп/Icmax, где Iсп — ток стока покоя, Iсmах — максимальный ток стока.

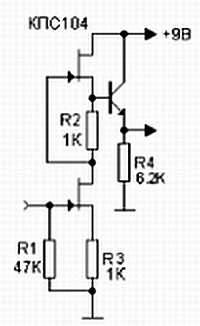

10. Каскад с повышенным, благодаря следующей связи входным сопротивлением

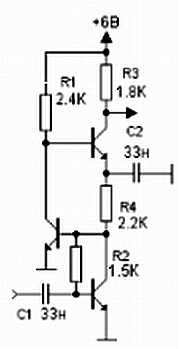

11. Малошумящий усилитель.
• Коэффициент усиления — 10;
• полоса пропускания, Гц — 5…25000;
• номинальное входное напряжение -150 мВ;
• максимальное входное напряжение — 700 мВ;
• коэффициент шума — 80…85 дБ;
• коэффициент гармоник — < 0,05%

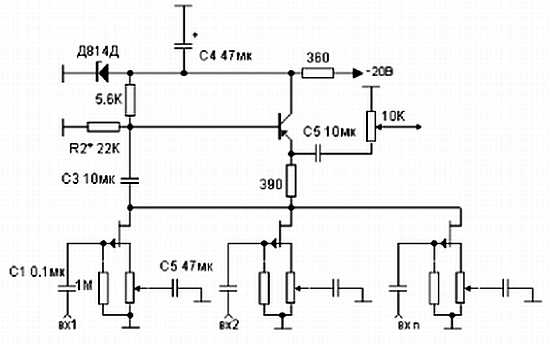

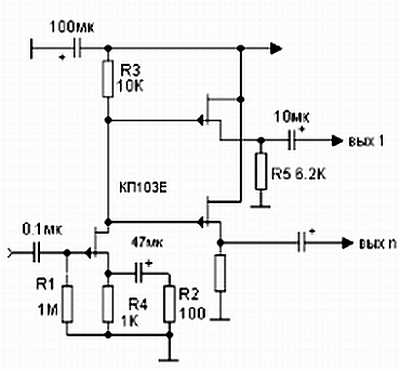

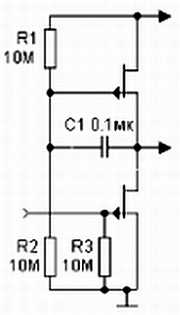

12. Усилитель с разветвлением сигналов на несколько каналов истоковых повторителей.
13. Усилитель с динамической нагрузкой.
Имеет коэффициент усиления около 100…150. Благодаря съёму сигнала с эмиттера транзистора VT2 каскад имеет низкое входное сопротивление. Номинальное входное напряжение — 20 мВ.
14. Повышение эффективности динамической нагрузки с помощью токового зеркала.
15. Каскад с ОИ с динамической нагрузкой (Ку = 500).

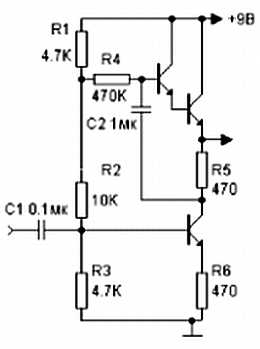

16. Усилитель с эмиттерным повторителем в качестве буферного каскада.
17. Малошумящий микшер для телефона.
18. Усилительный каскад в интегральном исполнении.

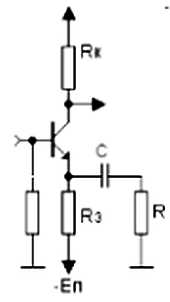

Для получения необходимой АЧХ или её коррекции вместо Rк или параллельно ему включают различные (параллельные или последовательные) LC — или RC — цепи. Входное сопротивление каскада с общей базой (ОБ) на определённых частотах имеет индуктивную составляющую, которую можно использовать для ВЧ — коррекции.
19. НЧ — коррекция с помощью отражателя тока.

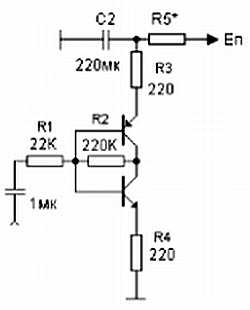

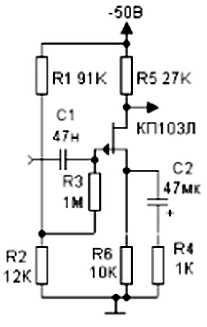

20. Малошумящий усилитель со встречной динамической нагрузкой.
Кус = 10. Минимального уровня шумов добиваются подбором R5, который зависит от напряжения питания. При этом ток коллектора обычно находится в пределах 30…50 мА.
