8. Важно уметь подсчитать количество проводов и кабеля, которое потребуется для электромонтажных работ. Что касается длины провода для внутренней проводки, то, ориентируясь на монтажную схему с нанесенными на нее щитком, розетками, выключателями, распределительными коробками, надо суммировать отрезки, связывающие распределительные коробки с выключателями, розетками и вводным устройством (не забывая о масштабе); определить количество отрезков проволоки, умножить его на 10–15 см; сложить полученные числа. Если план на бумаге отсутствует, то придется провести подсчеты непосредственно на стенах по разметке и прибавить к этой цифре материал на соединения.

Необходимое количество кабеля для ответвления подсчитывают по плану подключения. При этом надо приобрести материал с некоторым запасом, поскольку для стабильного энергоснабжения важно, чтобы кабель был цельным (в отличие от провода, который легко нарастить).

9. Чтобы определить сечение жилы провода, надо воспользоваться формулой:

S = nD/2, где

S — сечение провода (мм²);

n — 3,14;

D — диаметр провода (мм).

Если провод многожильный, то его сечение равно сумме сечений отдельных жил.

10. Выбирая провод, надо учитывать, что его изоляция рассчитана на конкретное напряжение и оно должно быть больше того напряжения, которое имеется в питающей электрической сети.

При выполнении электропроводки может возникать необходимость наращивания провода. При этом надо уметь соединять провода правильно. Способом соединения медных одно— и многожильных проводов сечением до 6 мм² является скрутка и последующая пайка; для жил сечением 6 мм² и более — скрутка с бандажной пайкой (рис. 41); для многопроволочных проводов — скрутка, которой предшествует расплетка жил (рис. 42). Перед выполнением скрутки жилы надо зачистить от изоляции на длину, примерно равную 10–15 наружным диаметрам соединяемых жил; удалить оксидную пленку с оголенных концов (она повышает (пусть и незначительно) электрическое сопротивление в точке контакта).

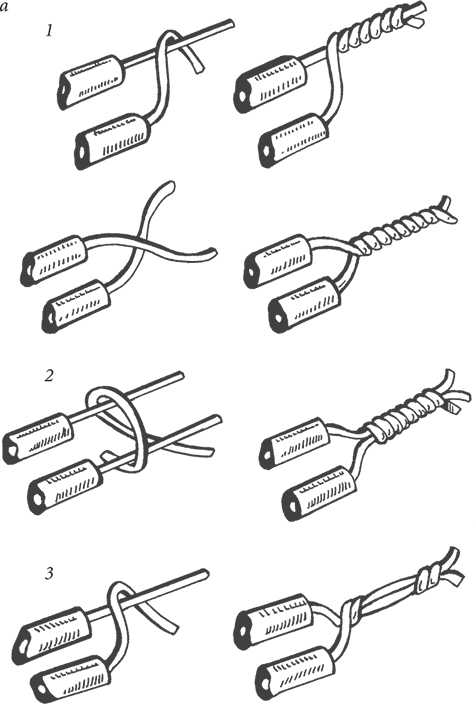

Рисунок 41. Виды соединений проводов: а — параллельная скрутка;1) простая скрутка; 2) бандажная скрутка; 3) скрутка желобком

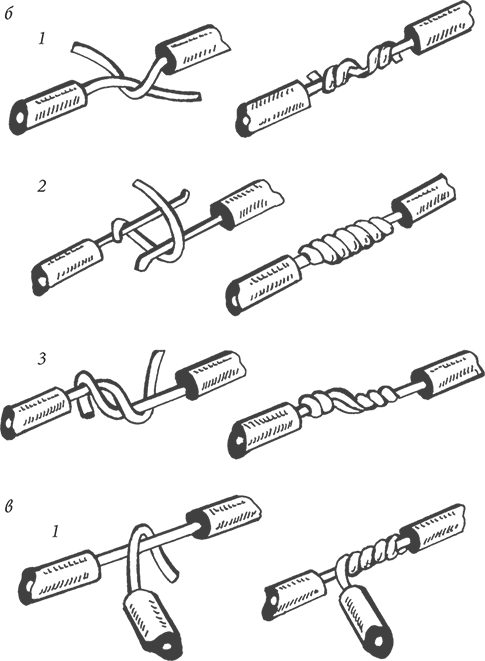

Рисунок 41 (продолжение). Виды соединений проводов: б — последовательная скрутка; в — ответвление; 1) простая скрутка; 2) бандажная скрутка; 3) скрутка желобком

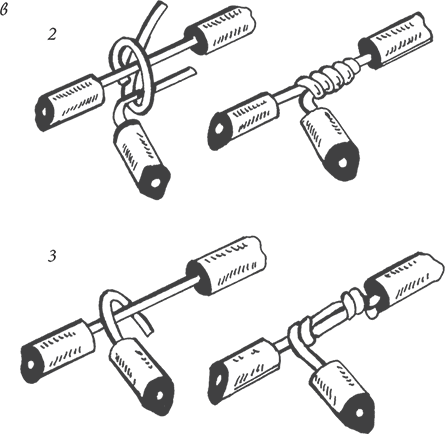

Рисунок 41 (окончание). Виды соединений проводов: в — ответвление; 1) простая скрутка; 2) бандажная скрутка; 3) скрутка желобком

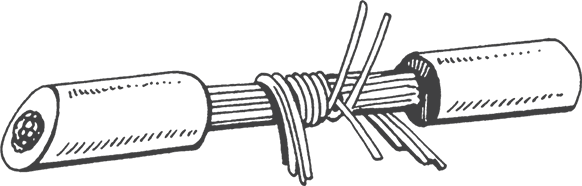

Рисунок 42. Способ соединения многопроволочных жил

Далее скрутку (поочередно с обоих концов) натирают палочкой припоя, нагретой в пламени горелки. При этом оксидная пленка разрушается, между проводами образуется желобок, который надо заполнить припоем. Место пайки покрывают слоем лака и изолируют.

Медные провода паяют с применением флюса на основе канифоли (использование флюсов на основе кислот запрещено, поскольку кислота разрушительно воздействует на место пайки).

При покупке нового выключателя следует отдать предпочтение модели, конструкция которой позволяет быстро развести контакты на расстояние, при котором горение вольтовой дуги невозможно. Если дуга держится долго, то прибор очень скоро придет в негодность.

Для соединения алюминиевых проводов скрутка не рекомендуется (если все-таки приходится прибегать к этому способу, то это место покрывают техническим вазелином и регулярно проверяют при последующей эксплуатации), потому что алюминий покрывается более стойкой, чем у меди, оксидной пленкой, имеющей низкую электропроводность. В результате в скрутке возникает большое сопротивление, влекущее локальный нагрев провода с возможным разрушением изоляции и возгоранием. Алюминиевые провода соединяют пайкой, сваркой и опрессованием, предварительно удалив оксидную пленку (два последних способа используют профессионалы).

Надо заметить, что при выполнении электропроводки нельзя соединять медные и алюминиевые провода между собой. Причины следующие:

медь и алюминий значительно различаются коэффициентами теплового расширения, что вызывает нарушение контакта;

на место контакта воздействуют атмосферные условия, что приводит к увеличению переходного сопротивления, локальному нагреву и разрушению соединения;

в условиях повышенной влажности зона контакта покрывается водяной пленкой со свойствами электролита, вследствие чего контакт разрушается.

Если, например, лампа мигает и включатель при этом характерно потрескивает, то это явный признак его неисправности, причина которой состоит в том, что контакты плохо прилегают один к другому, когда прибор включен. В результате между ними происходит искрение.

Помимо традиционных способов соединения проводов, на отечественном рынке появились специальные соединители, отличающиеся большой надежностью. В основном они импортного производства (например, WAGO), но есть и отечественные разработки, в частности СНЭП. При их использовании зачищают концы проводов, вставляют в соединитель, который заполнен особой пастой, не позволяющей образовываться оксидной пленке.

Независимо от избранного способа соединения проводов, необходимо помнить, что только надежный контакт обеспечит бесперебойную работу электропроводки и предотвратит искрение, возгорание и пр.

Электрофурнитурой, или электроустановочными изделиями, называются различные электрические устройства, в частности розетки, выключатели, патроны для электрических и люминесцентных ламп, ответвительные коробки и т. д.

Российский рынок предлагает розетки и выключатели двух— и трехконтактные, которые рассчитаны на отечественные и европейские стандарты. Изделия могут оснащаться защитными крышками, встречаются модели и без них. Каких-либо новейших разработок, принципиально отличных от традиционных, в этой сфере не наблюдается.

Новинкой, однако, является сервис-розетка со специальным рычажком, при нажатии на который вилка как бы сама выскакивает из розетки; удобен вариант (особенно для семей с детьми) с автома ти чески закрывающимся отверстием; интересна модель с защитным отключением, которое не позволит подключить неисправный электроприбор; розетка с таймером, благодаря которому электроприбор включится или выключится в заданный момент.

Для работы на улице или во влажном помещении следует приобретать розетки с повышенной степенью защиты (IP55).

Зажимы выключателей, представленных в магазинах, бывают винтовыми и безвинтовыми. Выбор той или иной модели определяется способом фиксации проводов: для алюминиевых удобнее винтовое крепление провода между контактными пластинами; для медных — безвинтовое, посредством клеммы, чей пружинный механизм обеспечит надежность контакта.

Под тип проводки подбирают и выключатели. Если при открытой электропроводке выключатель устанавливают непосредственно на стену, подложив деревянный или пластмассовый подрозетник, то при скрытой в стене выдалбливается углубление под коробку. Ранее выключатели крепили распорными лапками, в настоящее время их прикручивают к соответствующему месту в коробке. Модели выключателей бывают с одной, чаще двумя и реже тремя клавишами (при необходимости большего количества клавиш, устанавливают несколько выключателей, которые объединяют общей рамкой (европейский вариант); можно купить выключатель производства США или Южной Кореи с шестью клавишами, причем на каждой будет стоять лампочка-индикатор).
