Особые выключатели, называемые диммерами, имеют встроенные светорегуляторы, благодаря которым можно устанавливать разные режимы освещенности. При покупке следует обратить внимание на суммарную нагрузку, на которую они рассчитаны. Это указано в маркировке, например W300 указывает на то, что нагрузка не должна превышать 300 Вт.

В индивидуальном доме желательно иметь переключатели, которые от обычных выключателей отличает схема подключения. При их использовании свет можно выключить в одном месте и одновременно включить в другом.

Электромонтажные работы

При выполнении электромонтажных работ не обойтись без хорошего инструмента, необходимого для различных операций, начиная с подготовки канавок, углублений и отверстий для прокладки проводов и установки электрофурнитуры и заканчивая приспособлениями для заточки инструмента. Потребуются комплекты гаечных ключей, отверток и сверл, пассатижи, бокорезы, плашки с плашкодержателями, метчики, напильники, зубило, молоток, тиски, шлямбур, электропаяльник, электродрель, перфоратор, штроборез, электроточило.

Из специальных приспособлений надо упомянуть индикаторы, с помощью которых определяют параметры электросети и наличие в ней напряжения.

Простейший индикатор наличия или отсутствия тока в сети легко изготовить самостоятельно, имея под рукой резьбовой патрон, маломощную лампу накаливания (например, от фонарика), двух отрезков провода в изоляции и двух металлических щупов (рис. 43).

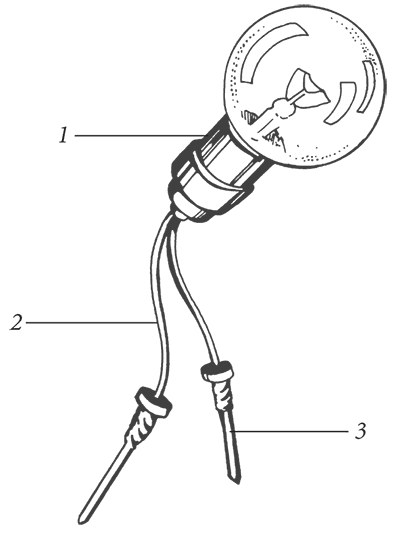

Рисунок 43. Контрольная лампочка: 1) патрон с лампой; 2) провод; 3) щуп

Если вы планируете расположить розетку на небольшом расстоянии от пола, то следует отдать предпочтение устройству с поворотной шайбой или перемещающейся заслонкой, которые закроют отверстие, когда оно не используется. Это важно для семей с маленькими детьми.

Однако понять, какой провод является фазным, а какой — нейтральным, контрольная лампочка не поможет. Для этой процедуры надо приобрести индикаторную отвертку (рис. 44).

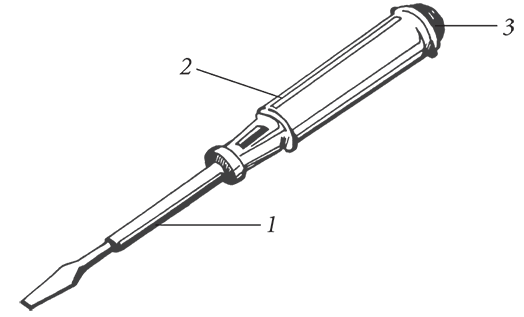

Рисунок 44. Индикаторная отвертка: 1) жало; 2) корпус со светодиодом; 3) контактная головка

Отвертка работает так: ее приставляют к участку, подлежащему тестированию; прикасаются рукой к контактной головке. Если провод фазный, то лампочка загорится, если нулевой — нет.

Для измерения параметров сети нужно обзавестись тестером, который объединяет в себе функции амперметра, вольтметра и омметра и легко определит силу тока, напряжение и сопротивление сети.

При электромонтажных работах все технологические операции выполняют в определенной последовательности:

разрабатывают план-схему внутренней электропроводки с учетом установки электрооборудования (розеток, выключателей, ответвительных коробок и пр.). При этом важно продумать расстановку электробытовой техники, чтобы впоследствии не раскладывать удлинители. Кроме того, надо учесть допустимые расстояния между электрофурнитурой и конструкцией помещения (рис. 45);

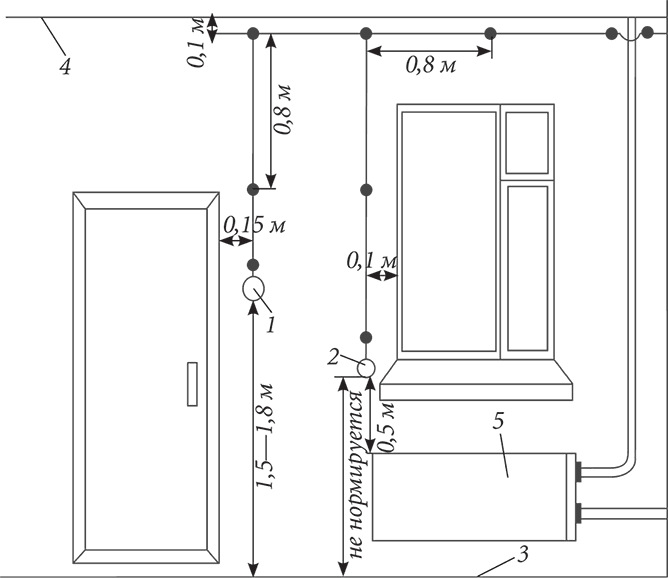

Рисунок 45. Схема внутренней электропроводки: 1) выключатель; 2) розетка; 3) уровень пола; 4) уровень потолка; 5) отопительный прибор

выполняют разметку трассы электропроводки, проходы через перекрытия и стены, определяют точки фиксации проводов. Для разметки необходимо воспользоваться разметочным шнуром, предварительно натертым краской, углем и т. п. Закрепив один конец, другой, сверяясь по отвесу, натягивают горизонтально потолку и вертикально стенам; далее, взявшись за середину, оттягивают шнур и резко отпускают, чтобы на стене остался цветной след (рис. 46);

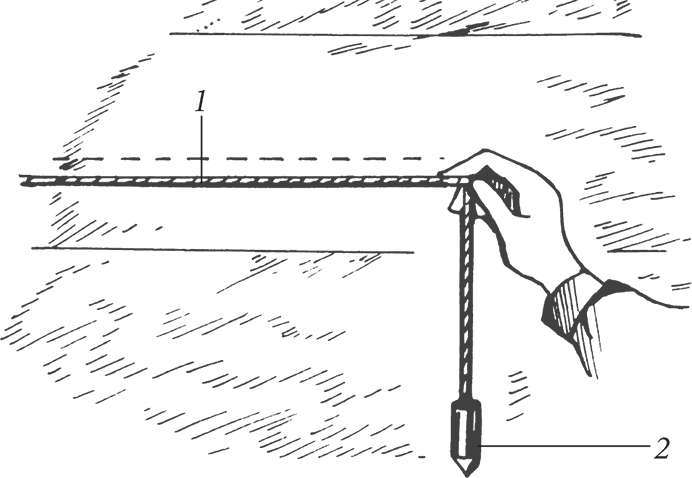

Рисунок 46. Разметка трассы электропроводки: 1) шнур; 2) отвес

пробивают канавки и проходы;

монтируют изоляторы и прокладывают трубы;

готовят электропровода;

устанавливают коробки для выключателей, розеток и др.;

протягивают и фиксируют провода;

монтируют электроприемники и разъединительную арматуру;

оконцовывают провода, соединяют их с электроарматурой и между собой в ответвительных коробках. Оконцевать провод можно двумя способами — тычком и петелькой (рис. 47). При оконцовывании тычком надо надрезать и удалить изоляцию с конца провода на 15 мм; при оконцовывании петелькой освобождают конец провода от изоляции на 35 мм, формируют колечко диаметром 4 мм, отступив 8–10 мм от среза изоляции, оставшимся концом выполняют 2–3 витка и обжимают их плоскогубцами;

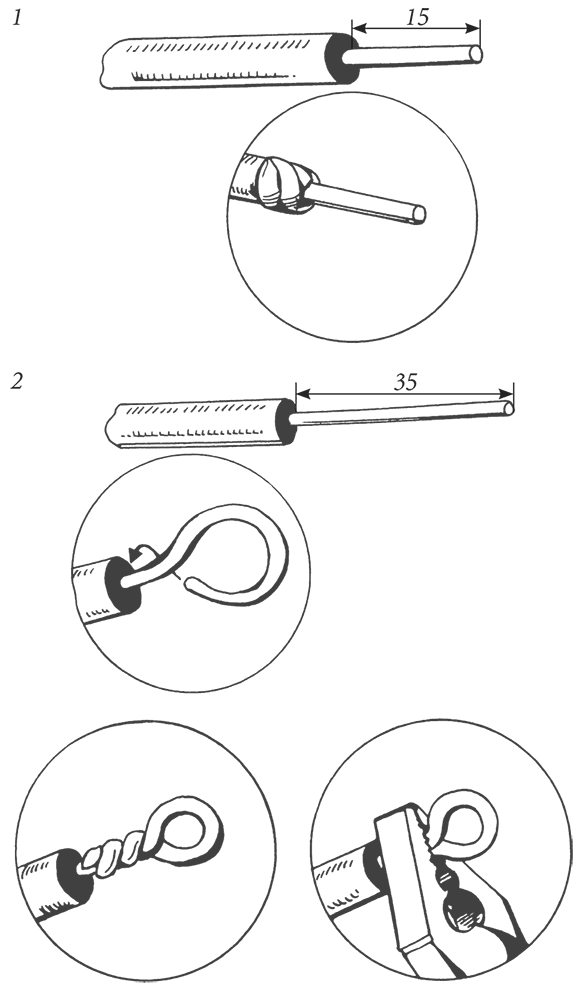

Рисунок 47. Последовательность действий при оконцовывании провода: 1) тычком; 2) петелькой

проверяют функционирование системы.

Не имея специальных знаний и допуска для выполнения воздушных и подземных ответвлений (хотя иметь представление об этом необходимо), своими силами реально выполнять электромонтажные работы небольшого объема, в частности установить выключатель, розетку, повесить светильник, о чем и пойдет речь далее.

Способ монтажа электропроводки зависит от модели клавишного выключателя:

крепление провода внутри терминала посредством винта. Способ требует определенного навыка, поскольку при сильном затягивании винта провод пережимается и жила, особенно алюминиевая, может переломиться; при слабом затягивании винта терминал внутри выключателя будет греться, что недопустимо;

прижатие провода головкой винта к пластине. Способ надежный, но без опыта трудно одновременно затянуть два провода одной пластиной;

безвинтовой. Способ простой, не нуждается в длительной практике, поскольку для его осуществления надо нажать клавишу, после чего откроется отверстие, в которое нужно вставить провод, и отпустить клавишу.

При любом способе монтажа выключателя необходимо последовательно выполнять ряд действий:

зафиксировать (раствором, дюбелями и т. п.) установочную коробку в углубление в стене;

снять верхнюю крышку с клавишей;

обрезать многожильный провод до 60 мм, оконцевать;
