Искусство ручного ткачества

Илл. 58

Илл. 59

Челноком называется рабочий инструмент ткача, с помощью которого уточная (поперечная нить) прокладывается между нитями основы при выработке ткани. Уточная нить должна быть намотана на специальную шпулю, которая и вставляется в челнок. Шпулей называется палочка с утолщением на концах. Существует несколько основных видов челноков:

1) старинный ладьеобразный челнок с дном, куда укладывается шпуля с утком;

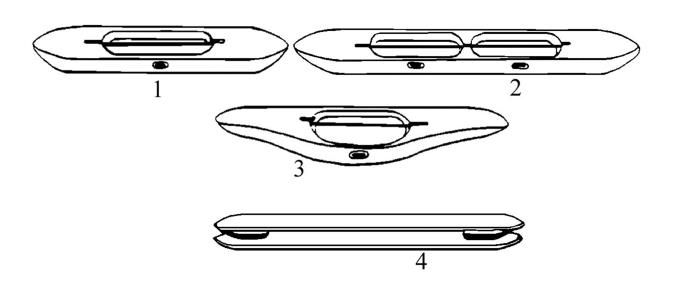

2) полый челнок, в котором шпуля закрепляется на металлическом стержне (Илл. 58 (1,2,3));

3) вилкообразный челнок, представляющий собой небольшую дощечку с выемками с обеих сторон (Илл. 58 (4)).

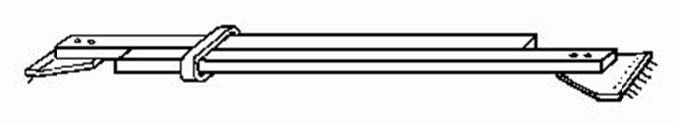

4) Среди других инструментов, необходимых для ткачества, следует отметить шпарутку. Шпарутка — это две крест накрест скрепленные дощечки с гвоздями на краях, которые втыкаются в края ткани (Илл. 59). Дощечки распрямляются, растягивая ткань, что обеспечивает ровную кромку полотна.

Глава 6 Классификация ткацких переплетений

6.1 Главные переплетения

Тканью называется гибкое, довольно прочное текстильное изделие, имеющее большую длину. Ткань образуется путем взаимного переплетения двух систем нитей — основы и утка, расположенных перпендикулярно друг другу.

С целью изучения различных видов ткацких переплетений их принято объединять в классы. Кроме того, каждый класс переплетений делят на группы, в которые объединяют переплетения, имеющие общий характер строения. Существует четыре класса ткацких переплетений:

1) главные переплетения (гладкие);

2) мелкоузорчатые переплетения;

3) сложные переплетения;

4) крупноузорчатые (жаккардовые) переплетения.

Главные переплетения.

Класс главных переплетений включает в себя три вида переплетений:

1) полотняное переплетение;

2) саржевое переплетение;

3) атласное (сатиновое) переплетение.

Перечисленные виды переплетений являются самыми простыми из существующих, потому что у них в пределах раппорта каждая нить основы перекрывает или перекрывается только одной нитью утка. Это правило выполняется и в отношении нитей утка. То есть в пределах одного раппорта на каждой нити основы или утка может быть только одно основное перекрытие или только одно уточное перекрытие. Из сказанного выводится определение главных переплетений:

Переплетения называются главными, если каждая нить основы и утка в пределах раппорта имеет только одно перекрытие, отличающееся от остальных на этой же нити.

Из этого определения логически выводится, что в главных переплетениях

Ro = Ry = R перепл.

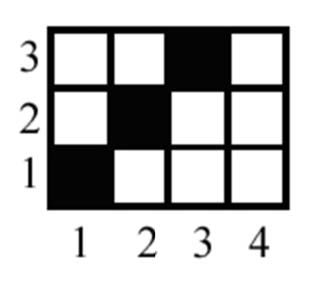

Это следствие логически доказывается от противного. Предположим, что в главном переплетении Ro не равен Ry, например, Ro > Ry (Илл. 60 А).

В этом случае четвертая нить основы не должна иметь перекрытий, так как, если предположить, что четвертая нить основы перекрывает любую из нитей утка, то в этом случае нарушится определение главных переплетений.

Предположим, что Ro < Ry (Илл. 60 Б).

В этом случае четвертая нить утка также не должна иметь перекрытий, так как в противном случае нарушится определение главных переплетений.

Таким образом, в обоих рассмотренных примерах четвертая нить будет не заработана в ткани, и, следовательно, она не является частью раппорта переплетения.

А

Б

Илл. 60

Каждое переплетение помимо раппорта характеризуется еще одним параметром: сдвигом перекрытий.

Сдвиг перекрытия — это число, которое показывает, на сколько нитей отстоит одиночное перекрытие рассматриваемой нити относительно одиночного перекрытия соседней нити (последующей или предыдущей). Сдвиг перекрытия обозначается S.

So = 3

Илл. 61

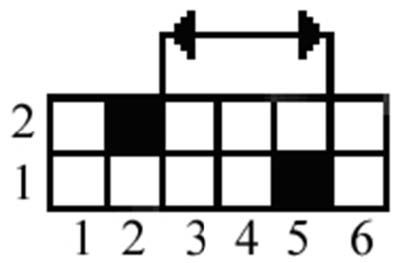

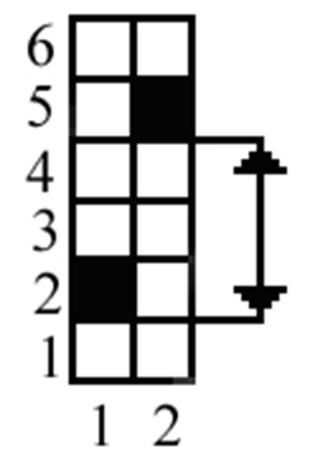

Сдвиг перекрытия различается по направлению. Сдвиг перекрытия по нитям основы (вертикальный сдвиг) обозначают So (Илл. 61). Сдвиг по нитям утка (горизонтальный сдвиг) обозначают Sy (Илл. 62).

Sy = -3

Илл. 62

Сдвиг рассматривают как векторную величину, то есть учитывают его направление. Для вертикального сдвига за положительное направление отсчета принимают направление снизу вверх, а за отрицательное — сверху вниз. Для горизонтального сдвига за положительное направление отсчета принято направление слева направо, за отрицательное — справа налево.

В главных переплетениях сдвиг — величина постоянная и

So = Sy.

При изучении ткацких переплетений очень важно научиться их анализировать. Для этого необходимо ввести такие понятия, как «разрез ткани по основе» и «разрез ткани по утку».

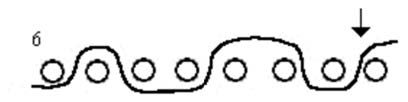

Разрез по основе или продольный разрез ткани — это схематический рисунок, в котором нити утка изображены в виде небольших кружков (в разрезе), а нить основы, по которой и производится разрез, изображена в виде линии. Нить основы располагается то под нитями утка, то над ними, в зависимости от переплетения.

Илл. 64

Разрез по утку, или поперечный разрез ткани — это схематический рисунок, в котором нити основы изображены в виде небольших кружков (в разрезе), а нить утка, по которой и производится разрез, изображена в виде линии. Нить утка располагается то под нитями основы, то над ними, в зависимости от переплетения.

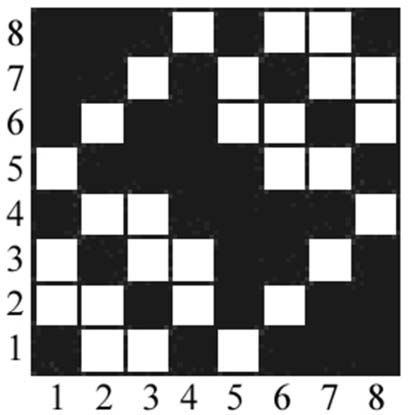

На Илл. 63 представлены разрезы по четвертой нити основы и шестой нити утка. Стрелочками указано направление «сверху».

Полотняное переплетение (полотно) является самым простым из всех главных, так как имеет минимальный раппорт переплетения

Ro = Ry = 2 (Илл. 64)

Илл. 64

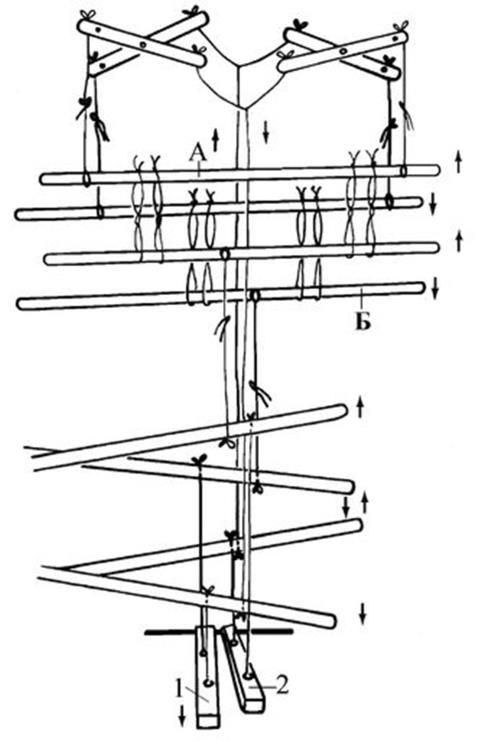

Для выработки данного переплетения достаточно двух ремизок при рядовой проборке, поэтому данное переплетение может называться «двух ремизным». В случае выработки плотной ткани полотняного переплетения применяют рассыпную проборку на четырех или шести ремизках (см. 5.6 «Виды проборок»).
