Производные саржевого переплетения.

Усиленная саржа.

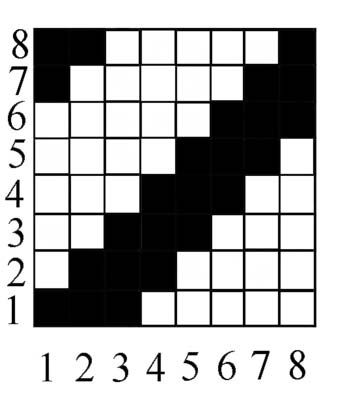

Под термином «усиление» подразумевается увеличение длины одиночных перекрытий простой саржи. Характерной особенностью усиленной саржи (Илл. 77) является отсутствие одиночных перекрытий как основных, так и уточных. Усиленная саржа так же, как и простая, обозначается дробью. Числитель дроби показывает количество основных перекрытий на каждой нити основы или утка, а знаменатель — количество уточных перекрытий. Сумма числителя и знаменателя составляет раппорт переплетения, Ro = Ry. Сдвиг в усиленной сарже, так же, как и в простой равен 1 или -1. Из сказанного следует, что минимальный раппорт усиленной саржи — 4 нити.

Илл. 77

Если числитель дроби меньше знаменателя, то саржа будет иметь уточный эффект, если числитель больше знаменателя — основной эффект, При равенстве числителя и знаменателя саржа будет двусторонней (т. е. лицо и изнанка ткани одинаковы). Условия заправки и выработки усиленной саржи такие же, как и простой. Применяется рядовая или рассыпная проборка, кромка ткется полотняным переплетением или репсом. Саржа с основным эффектом вырабатывается лицом вниз.

Комбинированная (многополосная, сложная) саржа представляет собой результат параллельного построения простой и усиленной саржи (Илл. 78). Характерной особенностью сложной саржи является наличие в раппорте переплетения нескольких диагоналей разной ширины. Обозначают сложную саржу также в виде дроби, но так как в раппорте переплетения имеется несколько диагоналей, то и в числителе и знаменателе дроби будет несколько цифр, которые пишутся под общей чертой в том порядке, как соответствующие им диагонали расположены.

Например, на Илл. 78 представлена сложная саржа 1/2 4/1.

Илл. 78

Раппорт сложной саржи равен сумме числителя и знаменателя дроби. Сложная саржа сохраняет свойства простой саржи, т. е. Ro = Ry; So = Sy.

Построение сложной саржи производится следующим образом: на каждой нити основы или утка перекрытия размещаются так, как они указаны в дроби. Далее перекрытия размещаются на последующих нитях в том же порядке, как на первой нити, но только со смещением на одну нить, т. е. с использованием положительного или отрицательного сдвига.

Сложная саржа может обладать уточным и основным эффектом или быть двусторонней. Условия заправки и выработки аналогичны условиям заправки и выработки простой и усиленной саржи, но сложную саржу с основным эффектом не принято вырабатывать лицом вниз.

Обратная (ломаная) саржа имеет резко выраженную зубцевидную форму переплетения, образующуюся за счет изменения направления саржевых линий в пределах раппорта. Ломаная саржа является производной от ранее рассмотренных переплетений: простой, усиленной и многополосной сарж и сохраняет все свойства базового переплетения. Она имеет тот же эффект (основной, уточный или двусторонний) как и базовая саржа и так же обозначается дробью. Вырабатывается ломаная саржа по тем же условиям, что и рассмотренные ранее виды сарж.

А

Б

Илл. 79

Направление излома диагоналей в ломаной сарже может быть по ширине ткани (саржа, ломаная по основе) (Илл. 79 А) или по длине (саржа, ломаная по утку) (Илл. 79 Б).

Нить, после которой меняется направление саржевой диагонали обозначается буквой К. К может быть любым числом. В сарже, ломаной по основе Ro = 2К — 2, a Ry = Ry базовой саржи. В сарже, ломаной по утку — наоборот Ro будет равен Ro базовой саржи, a Ry = 2К — 2.

Саржа, ломаная по основе вырабатывается по простой обратной проборке, а ломаная по утку — по рядовой проборке на числе ремизок, равном раппорту базовой саржи.

Ромбовидная саржа (лазанж) — это саржа, ломаная и по основе, и по утку (Илл. 80). В этом виде переплетений применяется принцип совместного построения саржи, ломаной по основе и по утку. В результате такого построения получается крестообразное расположение диагоналей саржи, образующих ромбы, поэтому ромбовидную саржу называют «лазанж» (от фр, — ромб),

В ромбовидной сарже:

Ro = Ry = 2К — 2

Выработка ромбовидной саржи производится по простой обратной проборке на количестве ремизок, равном раппорту базовой саржи или по рядовой проборке, на количестве ремизок, равном раппорту ромбовидной саржи.

Илл. 80

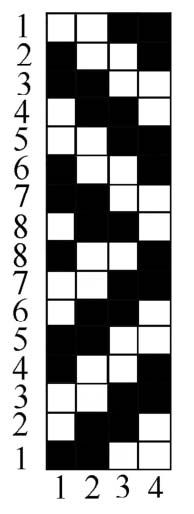

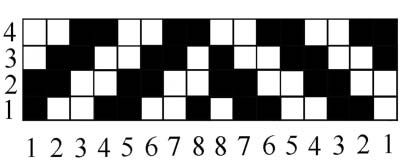

Обратная сдвинутая саржа так же как и ломаная саржа представляет собой сочетание правой и левой саржи, но в отличие от ломаной, после нити К основные перекрытия на каждой нити заменяются на уточные и наоборот. Поэтому в сарже, сдвинутой по основе Ro=2K; Ry = R базовой саржи (Илл. 81 А). В сарже, сдвинутой по утку: Ry=2K; Ro = R базовой саржи (Илл. 81 Б).

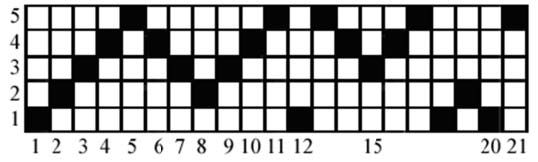

Зигзагообразная саржа образуется в результате изменения построения ломаной саржи, которое заключается в уменьшении длины саржевых линий обратного направления на X нитей. X может быть больше или равен 1, но меньше R/2. Вследствие указанного сокращения каждый последующий зубец начинается выше предыдущего, и вершина каждого последующего зубца расположена выше вершины предыдущего на X нитей.

Зубцы могут располагаться как по ширине, так и по длине ткани. В первом случае Ro = Z х nz, Ry = Rбаз. (Илл. 82 А). Во втором случае Ry = Z х nz, Ro = Rбаз. (Илл. 82 Б), где Z — число зубцов в R, a nz — число нитей в одном зубце; nz =(2К-2) — Х.

Z зависит от X. Если X и К — взаимно простые числа (не кратные друг другу), то Z = R баз. Если X и К кратны, то Z =(2К-2) — Х.

Зигзагообразная саржа вырабатывается на количестве ремизок равном Rбаз. саржи. При расположении зубцов по ширине ткани используется проборка по рисунку, а при расположении зубцов по длине — рядовая проборка.

А

Б

Илл. 81

А

Б

Илл. 82

Крутая саржа (диагональ) — это переплетение, в котором угол наклона саржевой диагонали увеличен за счет применения сдвига, значение которого больше единицы (обычно 2 или 3).

Диагональ строится только по нитям основы (Илл. 83).

Сдвиг может быть взаимно простым числом с R баз. саржи или кратен ему. В первом случае Ro диагон.= Ry диагон. = R баз. саржи. Во втором случае Ro диагон.= Rбаз./So, Ry.диагон. = R баз. саржи.
