Искусство схемотехники. Том 1 (Изд.4-е)

= (C₁+ C₂ + C₃ +…)·U =

или

С = С₁ + С₂ + С₃ +….

Для последовательного соединения конденсаторов имеем такое же выражение, как для параллельного соединения резисторов:

В частном случае для двух конденсаторов:

С = С₁С₂/(С₁ + С₂).

Ток, заряжающий конденсатор (I = C·dU/dt), обладает некоторыми особыми свойствами. В отличие от тока, протекающего через резистор, он пропорционален не напряжению, а скорости изменения напряжения (т. е. его производной по времени). Далее, мощность (U умноженное на I), которая связана с протекающим через конденсатор током, не обращается в тепло, а сохраняется в виде энергии внутреннего электрического поля в конденсаторе. При разряде конденсатора происходит извлечение энергии. Эти занятные свойства мы рассмотрим с другой точки зрения, когда будем изучать реактивность (начиная с разд. 1.18).

* * *

КОНДЕНСАТОРЫ

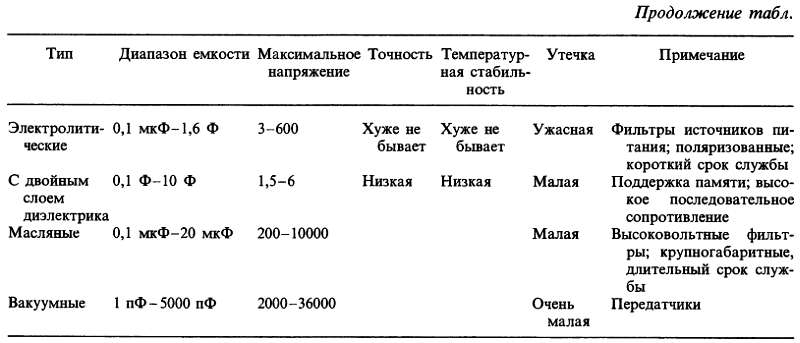

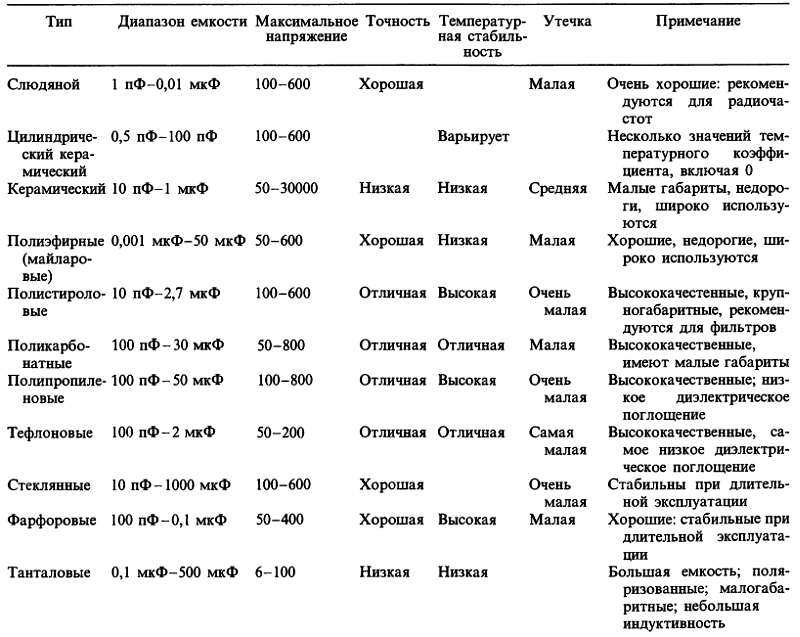

Промышленностью выпускается много типов конденсаторов. Здесь перечислены основные преимущества и недостатки различных типов. Очевидно, что данная оценка имеет несколько субъективный характер (см. таблицу).

_{Упражнение 1.12. Получите выражение для емкости двух последовательно соединенных конденсаторов.}

_{Подсказка: так как точка соединения конденсаторов не имеет внешних подключений, то заряд, накопленный двумя конденсаторами, должен быть одинаков.}

* * *

1.13. RС-цепи: изменения во времени напряжения и тока

Для анализа цепей переменного тока (или в общем случае схем, работающих с изменяющимися напряжениями и токами) можно использовать характеристики двух типов. Во-первых, можно рассматривать изменения напряжения U и тока I во времени, а во-вторых, — изменение амплитуды при изменении частоты сигнала. И те, и другие характеристики имеют свои преимущества, и в каждом практическом случае приходится выбирать наиболее подходящие. Мы начнем изучение цепей переменного тока с временных зависимостей, а в разд. 1.18 перейдем к частотным характеристикам.

Каковы же свойства схем, в состав которых входят конденсаторы? Для того чтобы ответить на этот вопрос, рассмотрим простейшую RС– цепь (рис. 1.29).

Рис. 1.29.

Воспользуемся полученным ранее выражением для емкости:

C(dU/dt) = I = — U/R.

Это выражение представляет собой дифференциальное уравнение, решение которого имеет вид

U = A·e^{– t/RC}.

Отсюда следует, что если заряженный конденсатор подключить к резистору, то он будет разряжаться так, как показано на рис. 1.30.

Рис. 1.30. Сигнал разряда RС-цепи.

Постоянная времени. Произведение RC называют постоянной времени цепи. Если R измерять в омах, а С — в фарадах, то произведение RC будет измеряться в секундах. Для конденсатора емкостью 1 мкФ, подключенного к резистору сопротивлением 1 кОм, постоянная времени составляет 1 мс, если конденсатор был предварительно заряжен и напряжение на нем составляет 1 В, то при подключении резистора в цепи появится ток, равный 1 мА.

На рис. 1.31 показана несколько иная схема.

Рис. 1.31.

В момент времени t = 0 схема подключается к батарее. Уравнение, описывающее работу такой схемы, выглядит следующим образом:

I = C(dU/dt) = (U_вх– U)/R

и имеет решение

U = U_вх + Ae^{– t/RC}.

Не пугайтесь, если не поняли, как выполнено математическое преобразование. Важно запомнить полученный результат. В дальнейшем мы будем многократно его использовать, не прибегая к математическим выкладкам. Постоянная величина А определяется из начальных условий (рис. 1.32): U = 0 при I = 0, откуда А = — U_вх и U = U_вх(1 — e^{– t/RC}).

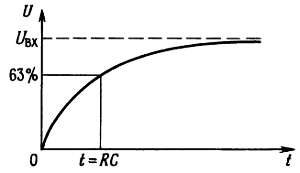

Рис. 1.32.

Установление равновесия. При условии t >> RC напряжение достигает значения U_вх. (Советуем запомнить хорошее практическое правило, называемое правилом пяти RC. Оно гласит: за время, равное пяти постоянным времени, конденсатор заряжается или разряжается на 99 %.) Если затем изменить входное напряжение U_вх (сделать его равным, например, нулю), то напряжение на конденсаторе U будет убывать, стремясь к новому значению по экспоненциальному закону e^{– t/RC}.

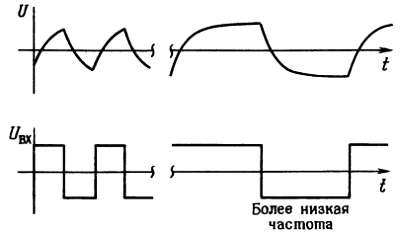

Например, если на вход подать прямоугольный сигнал U_вх, то сигнал на выходе U будет иметь форму, показанную на рис. 1.33.

Рис. 1.33. Напряжение, снимаемое с конденсатора (верхние сигналы), при условии, что на него через резистор подается прямоугольный сигнал.

_{Упражнение 1.13. Докажите, что время нарастания сигнала (время, в течение которого сигнал изменяется от 10 до 90 % своего максимального значения) составляет 2,2RC.}

У вас, наверное, возник вопрос: каков закон изменения для произвольного U_вх(t)? Для того чтобы ответить на него, нужно решить неоднородное дифференциальное уравнение (стандартные методы решения таких уравнений здесь не рассматриваются). В результате получим

Согласно полученному выражению, RC– цепь усредняет входное напряжение с коэффициентом пропорциональности e^{– t/RC}, где t = — t_^. На практике, однако, такой вопрос возникает редко. Чаще всего рассматриваются частотные характеристики и определяют, какие изменения претерпевает каждая частотная составляющая входного сигнала. Скоро (разд. 1.18) мы также перейдем к этому немаловажную вопросу. А пока рассмотрим несколько интересных схем, для анализа которых достаточно временных зависимостей.
