Упрощение с помощью эквивалентного преобразования Тевенина. Можно было бы приступить к анализу более сложных схем, пользуясь, как и раньше, методом решения дифференциальных уравнений. Однако чаще всего не стоит прибегать к решению дифференциальных уравнений.

Большинство схем можно свести к RC– схеме, показанной на рис. 1.34.

Рис. 1.34.

Пользуясь эквивалентным преобразованием для делителя напряжения, образованного резисторами R₁ и R₂, можно определить U(t) для скачка входного напряжения U_вх.

_{Упражнение 1.14. Для схемы, показанной на рис. 1.34, R1 = R2 = 10 кОм и С = 0,1 мкФ.  Определите U(t) и изобразите полученную зависимость в виде графика.}

Пример: схема задержки. Мы уже упоминали логические уровни — напряжения, определяющие работу цифровых схем. На рис. 1.35 показано, как с помощью конденсаторов можно получить задержанный импульс.

Рис 1.35. Использование RC-цепи для формирования задержанного цифрового сигнала.

В виде треугольников изображены КМОП-буферные усилители. Они дают высокий уровень на выходе (более половины величины напряжения питания постоянного тока) и наоборот. Первый буферный усилитель воспроизводит входной сигнал и обеспечивает небольшое выходное сопротивление, предотвращая тем самым воздействие на источник сигнала RС-цепи (вопрос о нагрузке схемы мы рассмотрели в разд. 1.05). Согласно характеристике RС-цепи, выходной сигнал для нее задерживается относительно входного, поэтому выходной буферный усилитель переключается на 10 мкс позже скачка напряжения на входе (напряжение на выходе RС-цепи достигает 50 % своего максимального значения через 0,7RC.

На практике приходится принимать во внимание отклонение входного порога буфера от величины, равной половине напряжения питания, так как это отклонение изменяет задержку и ширину выходного импульса. Иногда подобную схему используют для того, чтобы задержать импульс на время, в течение которого может произойти какое-либо событие. При проектировании схем лучше не прибегать к подобным трюкам, но иногда они бывают полезны.

1.14. Дифференцирующие цепи

Рассмотрим схему, изображенную на рис. 1.36.

Рис. 1.36.

Напряжение на конденсаторе С равно U_вх — U, поэтому

I = Cd(U_вх – U)/dt = U/R.

Если резистор и конденсатор выбрать так, чтобы сопротивление R и емкость С были достаточно малыми и выполнялось условие dU/dt << dU_вх/dt, то

C(dU_вх/dt) = U/R или U(t) = RC[dU_вх(t)/dt].

Таким образом, мы получили, что выходное напряжение пропорционально скорости изменения входного сигнала.

Для того чтобы выполнялось условие dU/dt << dU_вх/dt, произведение RC должно быть небольшим, но при этом сопротивление R не должно быть слишком малым, чтобы не «нагружать» вход (при скачке напряжения на входе изменение напряжения на конденсаторе равно нулю и R представляет собой нагрузку со стороны входа схемы). Более точный критерий выбора для R и С мы получим, когда изучим частотные характеристики. Если на вход схемы подать прямоугольный сигнал, то сигнал на выходе будет иметь вид, представленный на рис. 1.37.

Рис. 1.37. Выходной сигнал (верхний), снимаемый с дифференциатора, на вход которого подается прямоугольный сигнал.

Дифференцирующие цепи удобно использовать для выделения переднего и заднего фронтов импульсных сигналов, и в цифровых схемах можно иногда встретить цепи, подобные той, которая показана на рис. 1.38.

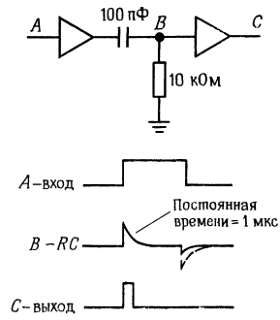

Рис. 1.38. Выделение переднего фронта импульса.

Дифференцирующая RC-цепь генерирует импульсы в виде коротких пиков в моменты переключения входного сигнала, а выходной буферный усилитель преобразует эти импульсы в короткие прямоугольные импульсы. В реальных схемах отрицательный пик бывает небольшим благодаря встроенному в буфер диоду (речь об этом элементе пойдет в разд. 1.25).

Паразитная емкостная связь. Иногда схема неожиданно начинает проявлять дифференцирующие свойства, причем в ситуациях, где они совершенно нежелательны. При этом можно наблюдать сигналы, подобные показанным на рис. 1.39.

Рис. 1.39.

Первый сигнал (а точнее, импульсная помеха) может возникнуть при наличии емкостной связи между рассматриваемой линией и схемой, в которой присутствует прямоугольный сигнал; причиной появления подобной помехи может служить отсутствие оконечного резистора в линии. Если же резистор есть, то следует либо уменьшить сопротивление источника сигналов для линии, либо найти способ ослабления емкостной связи с источником сигналов прямоугольной формы. Сигнал второго типа можно наблюдать в цепи, по которой должен проходить сигнал прямоугольной формы, при наличии дефекта в контакте с этой цепью, например, в щупе осциллографа. Небольшая емкость, возникающая при плохом контакте, и входное сопротивление осциллографа образуют дифференцирующую цепь. Если вы обнаружили, что ваша схема «что-то» дифференцирует, то сказанное может помочь вам найти причину неисправности и устранить ее.

1.15. Интегрирующие цепи

Рассмотрим схему, изображенную на рис. 1.40.

Рис. 1.40.

Напряжение на резисторе R равно U_вх — U, следовательно, I = C(dU/dt) = (U_вх — U)/R. Если обеспечить выполнение условия U << U_вх за счет большого значения произведения RC, то получим C(dU/dt) ~= U_вх/R или

Мы получили, что схема интегрирует входной сигнал во времени! Рассмотрим, каким образом эта схема обеспечивает аппроксимацию интегрирования в случае входного сигнала прямоугольной формы: U(t) представляет собой знакомый уже нам график экспоненциальной зависимости, определяющей заряд конденсатора (рис. 1.41).

Рис. 1.41.
