2. Напряжение U_БЭ и коэффициент h_21Э зависят от температуры. В связи с этим при изменении температуры окружающей среды возникает дрейф выходного тока. Кроме того, температура перехода изменяется при изменении напряжения на нагрузке (в связи с изменением мощности, рассеиваемой транзистором) и приводит к тому, что источник работает не как идеальный. Изменение напряжения U_БЭ в зависимости от температуры окружающей среды можно скомпенсировать с помощью схемы, показанной на рис. 2.23.

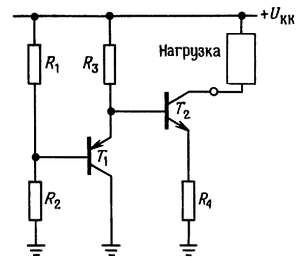

Рис. 2.23. Один из методов температурной компенсации источника тока.

В этой схеме падение напряжения между базой и эмиттером транзистора Т₂ компенсируется падением напряжения на эмиттерном переходе Т₁, который имеет такие же температурные характеристики. Резистор R₃ играет роль нагрузки для Т₁, необходимой для задания втекающего тока базы транзистора Т₂.

Улучшение характеристик источника тока. Вообще говоря, изменение напряжения U_БЭ, вызванное как влиянием температуры (относительное изменение составляет приблизительно — 2 мВ/°С), так и зависимостью от напряжения U_БЭ (эффект Эрли оценивается величиной U_БЭ ~= —0,001U_кэ, можно свести к минимуму, если установить напряжение на эмиттере достаточно большим (по крайней мере 1 В), тогда изменение напряжения U_БЭ на десятые доли милливольта не приведет к значительному изменению напряжения на эмиттерном резисторе (напомним, что схема поддерживает постоянное напряжение на базе).

Например, если U_Э = 0,1 В (т. е. к базе приложено напряжение 0,7 В), то изменение напряжения U_бэ на 10 мВ вызывает изменение выходного тока на 10 %, если же U_э = 1,0 В, то такое же изменение U_бэ вызывает изменение тока на 1 %. Однако, не стоит заходить слишком далеко.

Напомним, что нижняя граница рабочего диапазона определяется напряжением на эмиттере. Если в источнике тока, работающем от источника питания +10 В, напряжение на эмиттере сделать равным +5 В, то диапазон выхода будет равен немного менее 5 В (напряжение на коллекторе может изменяться от U_э + 0,2 В до U_KK, т. е. от 5,2 до 10 В).

На рис. 2.24 показана схема, которая существенно улучшает характеристики источника тока.

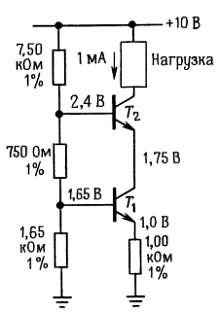

Рис. 2.24. Каскодный источник тока, обладающий повышенной устойчивостью к изменениям напряжения на нагрузке.

Источник тока Т₁ работает, как и прежде, но напряжение на коллекторе фиксируется с помощью эмиттера Т₂. Ток, текущий в нагрузку, такой же, как и прежде, так как коллекторный (для Т₂) и эмиттерный токи приблизительно равны между собой (из-за большого значения h_21Э). В этой схеме напряжение U_КЭ (для Т₁) не зависит от напряжения на нагрузке, а это значит, что устранены изменения напряжения U_БЭ, обусловленные эффектом Эрли и температурой. Для транзисторов типа 23565 эта схема дает изменение тока на 0,1 % при изменении напряжения на нагрузке от 0 до 8 В; для того чтобы схема обеспечивала указанную точность, следует использовать стабильные резисторы с допуском 1 %. (Кстати, эту схему используют в высокочастотных усилителях, где она известна под названием «каскод»). В дальнейшем вы познакомитесь со схемами источников тока, в которых используются операционные усилители и обратная связь, и в которых также решена задача устранения влияния изменений U_бэ на выходной ток.

Влияние коэффициента h_21Э можно ослабить, если выбрать транзистор с большим значением h_21Э, тогда ток базы будет вносить незначительный вклад в ток эмиттера.

На рис. 2.25 показан еще один источник тока, в котором выходной ток не зависит от напряжения питания. В этой схеме напряжение U_БЭ транзистора Т₁, падая на резисторе R₂, определяет выходной ток независимо от напряжения U_KK

U_вых = U_БЭ/R₂.

С помощью резистора R₁ устанавливается смещение транзистора Т₂ и потенциал коллектора Т₁, причем этот потенциал меньше, чем напряжение U_KK, на удвоенную величину падения напряжения на переходе; тем самым уменьшается влияние эффекта Эрли. В этой схеме нет температурной компенсации; напряжение на R₂ уменьшается приблизительно на 2,1 мВ/°С и вызывает соответствующее изменение выходного тока (0,3 %/°С).

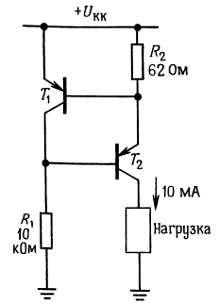

Рис. 2.25. Транзисторный источник тока с использованием напряжения U_бэ в качестве опорного.

2.07. Усилитель с общим эмиттером

Рассмотрим источник тока, нагрузкой для которого служит резистор (рис. 2.26).

Рис. 2.26.

Напряжение на коллекторе равно

U_к = U_KK — I_кR_к

Можно через емкость задать сигнал в цепь базы, тогда напряжение на коллекторе будет изменяться. Рассмотрим пример, представленный на рис. 2.27.

Рис. 2.27. Каскад усиления переменного тока с общим эмиттером с отрицательной обратной связью в цепи эмиттера. Обратите внимание, что выходной сигнал снимается с коллектора, а не с эмиттера.

Конденсатор С выбран так, что фильтр высоких частот, образованный этим конденсатором и последовательно соединенными с ним резисторами смещения базы, пропускает все нужные частоты (резисторы в цепи базы обычно выбирают так, чтобы импеданс со стороны базы, т. е. входное сопротивление транзистора, был гораздо больше и им можно было пренебречь).

Иначе говоря,

С >= 1/2f(R₁||R₂)

Благодаря напряжению смещения, приложенному к базе, и наличию эмиттерного резистора сопротивлением 1,0 кОм ток покоя коллектора составляет 1,0 мА. Этот ток создает на коллекторе напряжение +10 В (+20 В минус падение напряжения на сопротивлении 10 кОм при протекании тока 1,0 мА). Допустим теперь, что на базу подан сигнал u_Б. Напряжение на эмиттере повторяет изменение напряжения на базе u_э — u_Б и вызывает изменение эмиттерного тока:
