Этот параметр относится к параметрам малого сигнала. Отметим, что крутизна для усилителя с заземленным эмиттером определяется следующим образом: g_m = 1/r_Э.

3. Температурная зависимость. Глядя на уравнение Эберса-Молла, можно предположить, что U_БЭ имеет положительный температурный коэффициент. Однако, в связи с тем что ток I_нас зависит от температуры, напряжение U_БЭ уменьшается на 2,1 мВ/°С. В грубом приближении оно пропорционально 1/Т_абс, где Т_абс – абсолютная температура.

И еще одна зависимость пригодится нам на практике, правда, она не связана с уравнением Эберса-Молла. Речь идет об эффекте Эрли, описанном в разд. 2.06, который накладывает ограничения на выходную характеристику транзистора как источника тока.

4. Эффект Эрли. U_БЭ хоть и в слабой мере, но зависит от U_KЭ при постоянном токе I_К. Этот эффект обусловлен изменением эффективной ширины базы и описывается следующей приблизительной зависимостью: U_БЭ = —U_КЭ, где ~= 0,0001.

Мы перечислили основные соотношения, которые могут быть полезны на практике. Эти соотношения, а не сами уравнения Эберса-Молла, используются при разработке транзисторных схем.

2.11. Еще раз об эмиттерном повторителе

Прежде чем мы еще раз рассмотрим усилитель с общим эмиттером, используя преимущества новой модели транзистора, ненадолго задержим свое внимание на скромном эмиттерном повторителе. Согласно модели Эберса-Молла эмиттерный повторитель должен иметь ненулевой выходной импеданс даже в том случае, когда схемой управляет источник напряжения, так как эмиттерный повторитель обладает вполне определенным сопротивлением r_Э (см. предыдущий раздел, пункт 2). По той же причине усиление по напряжению будет немного меньше единицы, так как r_Э и резистор нагрузки образуют делитель напряжения.

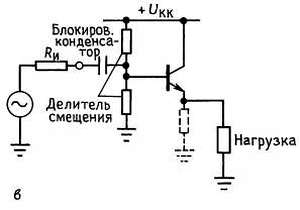

Эти явления нетрудно описать математически. При фиксированном напряжении на базе импеданс со стороны эмиттера есть не что иное, как R_вых = dU_БЭ/dI_Э, но I_Э = I_К, поэтому R_вых ~= r_Э – собственное сопротивление эмиттера [r_Э = 25/I_К (мА)]. Например, на рис. 2.34, а импеданс со стороны нагрузки r_Э = 25 Ом, так как I_К = 1 мА. (Если используется эмиттерный резистор R_Э, то образуется параллельное соединение, на практике R_Э всегда значительно больше, чем r_Э). На рис. 2.34, б представлена более распространенная ситуация — источник имеет конечное сопротивление R_ист(для простоты в схеме опущены компоненты смещения — базовый делитель и блокировочный конденсатор — эти компоненты присутствуют на рис. 2.34, в).

Рис. 2.34.

В этом случае выходной импеданс эмиттерного повторителя — это просто r_Э в последовательном соединении с R_ист/(h_21Э + 1) (опять же в параллельном соединении с несущественным резистором R_Э, если он присутствует). Например, если R_ист = 1 кОм и I_К = 1 мА, то R_вых = 35 Ом (предположим, что h_21Э = 100). Нетрудно показать, что собственное сопротивление эмиттера r_Э вносит также вклад во входной импеданс эмиттерного повторителя, как если бы оно было соединено последовательно с нагрузкой (на самом деле не с нагрузкой, а с параллельным соединением резистора, нагрузки и эмиттерного резистора). Другими словами, для схемы эмиттерного повторителя эффект Эберса-Молла состоит просто в добавлении последовательно подключенного сопротивления эмиттера r_Э к полученным ранее результатам.

Усиление по напряжению эмиттерного повторителя несколько меньше единицы из-за наличия делителя напряжения, образованного r_Э и нагрузкой. Это нетрудно вычислить, так как выход схемы находится в точке соединения r_Э и R_нагр: G_U = U_вых/U_вх; R_нагр/(r_Э + R_нагр). Таким образом, если взять, например, повторитель, ток затухания которого равен 1 мА, а нагрузка составляет 1 кОм, то его усиление по напряжению будет равно 0,976.

Инженерам иногда нравится считать усиление в единицах сверхпроводимости для получения выражения, подходящего также для ОУ (см. разд. 3.07); в этом случае (используя выражение b_m = 1/r_Э) получим G_U = R_нагрb_m/(1 + R_нагрb_m).

2.13. Еще раз об усилителе с общим эмиттером

Выше мы определили усиление по напряжению для усилителя с общим эмиттером при условии, что сопротивление эмиттерного резистора равно нулю, но результат получили неверный. Дело в том, что транзистор обладает собственным — эмиттерным сопротивлением, равным 25/I_к (мА) (выражено в омах), которое следует добавлять к сопротивлению включенного в эмиттерную цепь резистора. Это сопротивление значительно в тех случаях, когда в цепь эмиттера включен небольшой резистор (или когда его нет вообще). Например, для усилителя, который мы рассмотрели выше, коэффициент усиления по напряжению равен —10 кОм/r_Э, или —400, при условии, что сопротивление эмиттерного резистора равно нулю. Мы предполагали раньше, что входной импеданс h_21ЭR_Э равен нулю при R_Э = 0; на самом деле он приблизительно равен h_21Эr_Э и в данном случае составляет около 2,5 кОм (ток покоя равен 1 мА).

Мы уже упоминали усилитель с «заземленным эмиттером» и схемы «с общим эмиттером». Эти схемы не следует путать. Усилитель с «заземленным эмиттером» — это усилитель с общим эмиттером, в котором R_Э = 0. В усилительном каскаде с общим эмиттером может присутствовать эмиттерный резистор; особенность этой схемы состоит в том, что цепь эмиттера является общей для входа и выхода схемы.

Недостатки однокаскадного усилителя с заземленным эмиттером. Дополнительное усиление, обусловленное отсутствием резистора в эмиттерной цепи R_Э = 0, мы получаем за счет ухудшения некоторых параметров усилителя. Как ни популярен усилитель с заземленным эмиттером в учебниках, на практике его следует использовать только в схемах, охваченных общей петлей отрицательной обратной связи. Для того чтобы понять, с чем это связано, рассмотрим рис. 2.35.

Рис. 2.35. Усилитель с общим эмиттером без отрицательной обратной связи в цепи эмиттера.

1. Нелинейность. Коэффициент усиления определяется выражением k = —g_mR_K = —R_K/r_Э = —R_KI_K(мА)/25, т. е. для тока покоя 1 мА он равен —400. Но дело в том, что ток I_K изменяется при изменении входного сигнала. В нашем примере коэффициент усиления может изменяться от — 800 (U_вых = 0, I_K = 2 мА) до нуля (U_вых = U_КК, I_K = 0). Если на входе действует треугольный сигнал, то сигнал на выходе будет таким, как показано на рис. 2.36.

Рис. 2.36. Нелинейный выходной сигнал, снимаемый с усилителя с заземленным эмиттером.

Усилитель вносит большие искажения, т. е. обладает плохой линейностью. Усилитель с заземленным эмиттером без обратной связи можно использовать лишь для небольших диапазонов изменения сигнала вблизи точки покоя. Что же касается усилителя с общим эмиттером, то его усиление почти не зависит от коллекторного тока, при условии что R_Э >> r_Э; он обеспечивает усиление без искажений в большом диапазоне изменения сигнала.
