Искусство схемотехники. Том 1 (Изд.4-е)

_{Упражнение 3.8. Рассчитайте сквозное прохождение сигнала в нагрузку 10 кОм на частоте 1 МГц, приняв Сси = 1 пФ.}

В большинстве низкочастотных применений емкостное сквозное прохождение не создает проблем. Если они возникают, наилучшим решением является использование пары каскадно-включенных ключей (рис. 3.46) или, что еще лучше, комбинации из последовательного и шунтирующего ключей, включаемых попеременно (рис. 3.47).

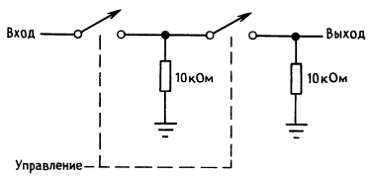

Рис. 3.46.

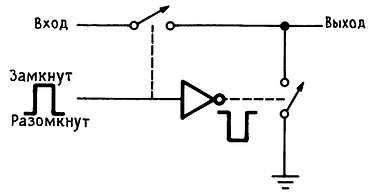

Рис. 3.47.

Последовательный каскад удваивает ослабление (в децибелах) ценой дополнительного R_вкл, в то время как последовательно-параллельная схема (фактически это однополосный ключ на два направления — 1П2Н) уменьшает прямое прохождение, снижая эффективное сопротивление нагрузки до R_вкл, когда последовательный ключ разомкнут.

_{Упражнение 3.9. Пересчитайте сквозное прохождение в нагрузку 10 кОм на частоте 1 МГц, приняв Сси = 1 пФ и Rвкл = 50 Ом для схемы рис. 3.47.}

Однополярные двусторонние КМОП-ключи с управлением, гарантирующим размыкание перед замыканием, выпускаются отдельными блоками. На практике можно встретить и пару ключей 1Н2П в одном корпусе. Примерами являются ИМС DG188 и IH5142, а также DG191, IH5143 и AD7512 (сдвоенные приборы 1Н2П в одном корпусе). Благодаря доступности таких КМОП-ключей легко с помощью подобных однополюсных на два направления конфигураций получать превосходные параметры. Радиовидеочастотные ключи, о которых говорилось выше, имели встроенную последовательно-параллельную схему.

С_С, С_И (емкость относительно земли). Шунтирующая на землю емкость приводит к упомянутому ранее спаду частотной характеристики. Ситуация усугубляется при высокоомном источнике сигналов, однако даже при фиксированном сопротивлении источника сопротивление ключа R_вкл в сочетании с шунтирующей емкостью на выходе образует фильтр нижних частот. Следующее упражнение показывает, как это происходит.

_{Упражнение 3.10. AD7510 (все паспортные значения его емкостей можно определить из рис. 3.44) подключен к входному источнику сигналов, имеющему сопротивление 10 кОм, а сопротивление нагрузки на выходе ключа составляет 100 кОм. Чему равна верхняя частота среза на уровне —3 дБ? Повторите вычисления, приняв жестко фиксированное сопротивление источника сигнала и сопротивление ключа Rвкл = 75 Ом?}

Емкость затвор-канал. Емкость между управляющим затвором и каналом вызывает еще один эффект, а именно наводку неприятных (даже когда они малы) переходных помех на цепь сигнала при замыкании или размыкании ключа. Сей предмет заслуживает серьезного обсуждения, так что мы отложим его до следующего раздела.

С_СС и С_ИИ (емкость между ключами). Если разместить несколько ключей на одном кристалле кремния размером с кукурузное зерно, то не следует удивляться, заметив наводки между каналами («перекрестные помехи»). Виновницей, разумеется, является емкость между каналами ключей. Эффект усиливается по мере роста частоты и увеличения полного сопротивления источника сигнала, к которому подключен канал. Предоставим вам возможность самим удостовериться в сказанном.

_{Упражнение 3.11. Рассчитайте величину наводки, в децибелах, между парой каналов сСсс = Сии = 0,5 пФ (рис. 3.44) для полных сопротивлений источника и нагрузки, приведенных в последнем упражнении. Примите частоту сигнала помехи равной 1 МГц. Рассчитайте величину наводки для каждого следующего случая: а) оба ключа разомкнуты, б) от разомкнутого ключа к замкнутому, в) от замкнутого ключа к разомкнутому и г) оба ключа} замкнуты.

Из этого примера должно быть ясно, почему для большинства широкополосных радиочастотных схем применяются низкоомные источники сигналов, обычно сопротивлением 50 Ом. Если перекрестные помехи создают серьезные трудности, не подавайте на один кристалл более одного сигнала.

Динамические помехи. Во время переходных процессов от включенного состояния к выключенному и обратно в аналоговых ПТ-ключах могут возникать неприятные эффекты. Скачок управляющего сигнала, поданный на затвор(ы), может создавать емкостную наводку в канале (каналах) и исказить коммутируемый сигнал до неузнаваемости. Это наиболее серьезно при уровнях сигнала, соответствующих высокому сопротивлению ключа. Подобные эффекты возникают и в мультиплексорах (типа 4066) во время изменения адреса канала; кроме того, в мультиплексоре возможно кратковременное соединение входов через открытые ключи, если задержка выключения канала превосходит задержку включения.

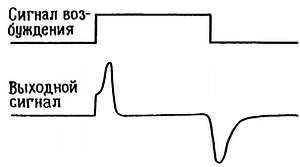

Рассмотрим этот вопрос более подробно. На рис. 3.48 изображена форма выходного сигнала, которую можно увидеть на выходе n– канальной схемы аналогового МОП-ключа, схема которого показана на рис. 3.35, при нулевом уровне входного сигнала и нагрузке, состоящей из сопротивления 10 кОм и параллельной ему емкости 20 пФ, — вполне реальные значения для схемы аналогового ключа.

Рис. 3.48.

Эти красивые переходные процессы вызваны переносом заряда в канал через емкость затвор-канал при изменении напряжения затвора. Последнее делает резкий скачок от одного уровня питания к другому, в нашем случае от +15 к -15 В (или в обратном направлении), перенося заряд Q = ± С_ЗК(U_Звыс — U_3низ), где С_ЗК – емкость затвор-канал, обычно около 5 пФ. Заметим, что величина переносимого заряда зависит только от полного изменения напряжения затвора и не зависит от времени, за которое это изменение происходит. Замедление изменения сигнала на затворе вызывает меньшую по амплитуде, но более долгую динамическую помеху с той же площадью под графиком. Фильтрация выходного сигнала ключа фильтром нижних частот дает тот же эффект. Такие меры могут помочь в тех случаях, когда важно добиться малого пика амплитуды динамической помехи, однако в смысле исключения пропускания управляющего напряжения с затвора на выход они неэффективны. В некоторых случаях можно предсказать емкость затвор-канал с достаточной точностью, для того чтобы погасить выбросы путем добавки инвертированного сигнала затвора через небольшой переменный конденсатор.

Емкость затвор-канал распределена по всей длине канала, а это значит, что часть заряда (помехи) попадает обратно на вход ключа. В результате величина динамической помехи выходного сигнала зависит от полного сопротивления источника сигнала и будет наименьшей в том случае, когда ключ будет управляться источником напряжения. Конечно, уменьшение полного сопротивления нагрузки уменьшает величину динамической помехи, но при этом нагружается источник и вносятся дополнительные статическая погрешность и нелинейность за счет конечного значения параметра R_вкл. И наконец, при прочих равных, ключ с меньшей величиной емкости затвор-канал будет вносить меньшие переходные помехи в процессе переключения, хотя за это мы платим увеличением R_вкл.

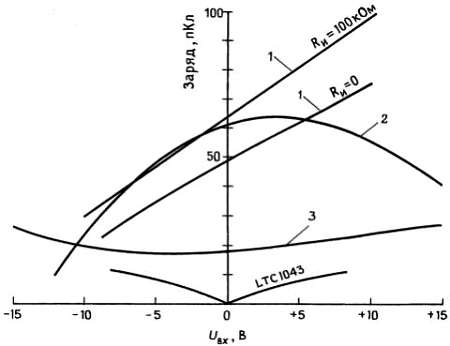

На рис. 3.49 приведены для сравнения кривые переноса заряда для трех типов аналоговых ключей, в том числе и ключа на ПТ с p-n– переходом.

Рис. 3.49. Зависимость заряда помехи у различных линейных ПТ-ключей от напряжения управляющего сигнала. 1 — ПТ с p-n-переходом; 2 — -ключ из семейства DG400; 3 — КМОП-ключ из семейства DG200.
