Во всех трех случаях сигнал на затворе меняется в полном диапазоне, т. е. на 30 В или в пределах обозначенных на графике уровней напряжения питания для МОП-транзисторов и от — 15 В до уровня сигнала для ключей на n– канальных ПТ с p-n– переходом. Для последних существует сильная зависимость величины динамической помехи от сигнала, поскольку диапазон изменения напряжения затвора пропорционален разности между уровнем сигнала и уровнем —15 В. Хорошо сбалансированные КМОП-ключи имеют относительно малую динамическую помеху, поскольку попадающие в канал заряды у комплементарных МОП-транзисторов стремятся скомпенсировать друг друга (когда на одном затворе напряжение растет, на другом - падает). Чтобы дать представление о масштабе этих эффектов, скажем, что заряд 30 пКл соответствует разности потенциалов (сказку) в 3 мВ на конденсаторе емкостью 0,01 мкФ. Это значительная емкость для конденсатора фильтра, и видно, что это действительно проблема, так как динамическая помеха в 3 мВ является существенной погрешностью при работе с аналоговыми сигналами низкого уровня.

Защелкивание и входной ток. Все интегральные КМОП-схемы имеют ту или иную схему защиты входа, так как в противном случае изоляция затвора легко разрушается (см. разд. 3.15). Обычная схема такой защиты показана на рис. 3.50.

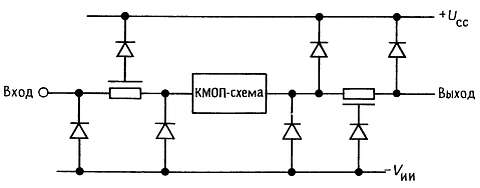

Рис. 3.50. Цепи защиты входа (выхода) КМОП-схем. Последовательно включенный резистор на выходе часто не ставится.

Хотя в ней можно использовать распределенную диодную матрицу, однако данная цепь эквивалентна фиксирующим диодам, подключенным к U_СС и U_ИИ, в сочетании с резистивной токоограничивающей цепью. Если напряжение на входе (или на выходе) превысит напряжение питания более чем на падение напряжения на диодном переходе, соответствующий диод перейдет в состояние проводимости, и для входа (или выхода) образуется цепь с низким полным сопротивлением относительно соответствующего источника питания. Но что еще хуже, чип при возбуждении входа может войти в так называемое «КУВ-защелкивание» — ужасное (и разрушительное) состояние, которое мы более подробно опишем в разд. 14.16. Все что необходимо нам знать о нем сейчас — это то, что данное состояние нежелательно! КУВ-защелкивание происходит спусковым (триггерным) переключением за счет входного тока (через цепь защиты) величиной где-то около 20 мА или более. Таким образом, необходимо быть осторожными и не подавать на аналоговые входы напряжение, превышающее напряжение питания. Это, в частности, означает, что мы всегда должны обеспечить подачу напряжения питания прежде, чем поступит какой бы то ни было сигнал, способный вызвать ток значительной величины. Между прочим, этот запрет столь же справедлив и для цифровых КМОП ИС, как и для только что рассмотренных нами аналоговых ключей.

Неприятности, связанные с диодно-резисторными цепями защиты, состоят в том, что они ухудшают параметры ключа, увеличивая R_вкл, шунтирующую емкость и утечку. При искусном проектировании чипа (с использованием «изоляции диэлектриком») можно исключить КУВ-защелкивание, не ухудшая серьезно параметров схемы, что обычно происходит за счет схемы защиты. Многие более «свежие» разработки аналоговых ключей имеют «защиту от дурака»; например, аналоговые мультиплексоры IH5108 и IH5116 фирмы Intersil имеют схемы фиксации, которые позволяют подавать на аналоговые входы до ±25 В даже при нулевом напряжении питания (за эту устойчивость мы платим R_вкл, вчетверо превышающим этот параметр для обычного IH6108/16). Будьте, однако, осторожны, поскольку существует множество ИМС аналоговых ключей, которые этого не прощают!

Существуют аналоговые ключи, построенные не на комплементарных МОП-транзисторах, а на ПТ с p-n– переходом. Они работают очень хорошо, по некоторым параметрам опережая КМОП-ключи. В частности, ключи на ПТ с p-n– переходом фирмы PMI имеют совершенно неизменное R_вкл, не зависящее от аналогового напряжения, полное отсутствие эффекта защелкивания и мало подвержены электростатическому пробою.

Другие недостатки ключей. Вот некоторые дополнительные параметры аналоговых ключей, которые могут быть важными или не являться таковыми в том или ином конкретном применении: время переключения, время установления, задержка размыкания перед замыканием, ток утечки канала (как в замкнутом, так и в разомкнутом состоянии; см. разд. 4.15), согласованность R_вкл и темп. коэф. R_вкл, диапазоны изменения сигнала и напряжения питания. Мы проявим недюжинное самообладание, поставив на этом точку и предоставив читателю самому входить во все подробности, если конкретное применение потребует этого.

3.13. Несколько схем на ПТ-ключах

Как мы отмечали ранее, многие естественным образом возникающие применения аналоговых ПТ-ключей — это схемы на ОУ, которые мы будем рассматривать в следующей главе. В этом разделе мы покажем несколько применений, не требующих ОУ, с тем чтобы дать почувствовать, в какого вида схемах можно использовать эти ключи.

Переключаемый RC- фильтр нижних частот. На рис. 3.51 показано, как можно построить простой RС-фильтр нижних частот с возможностью выбора частоты среза.

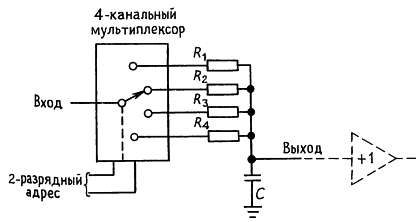

Рис. 3.51.

В схеме использован мультиплексор для выбора одного из четырех предварительно подобранных резисторов путем набора 2-разрядного двоичного (цифрового) адреса. Мы решили поставить переключатель на входе, а не после резисторов, так как при этом уменьшается «впрыск» заряда в точку с более низким сопротивлением источника сигнала. Еще одна возможность, конечно же, состоит в том, чтобы использовать ПТ-ключи для выбора конденсатора фильтра. Чтобы получить очень широкий диапазон постоянных времени, можно было бы попробовать это сделать, но при этом конечное значение R_вкл ключа ограничит коэффициент передачи фильтра на высоких частотах максимум R_вкл/R_посл. На схеме обозначен также буфер с единичным усилением, стоящий вслед за фильтром, поскольку выходное сопротивление схемы велико. В следующей главе вы увидите, как построить «совершенный» повторитель (с точно заданным коэффициентом усиления, высоким Z_вх, низким Z_вых, отсутствием сдвига U_БЭ и т. п.). Разумеется, в том случае когда стоящий вслед за фильтром усилитель имеет высокое входное сопротивление, повторитель не нужен.

На рис. 3.52 показан простой вариант предыдущей схемы; здесь мы использовали вместо 4-входового мультиплексора четыре независимых ключа.

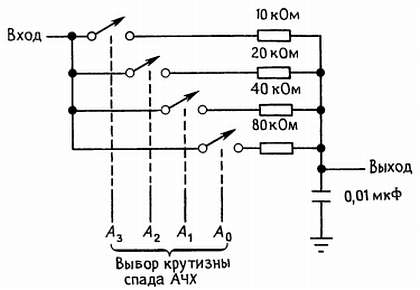

Рис. 3.52. RС-фильтр нижних частот с возможностью выбора 15 значений постоянной времени, равноотстоящих друг от друга.

При таком масштабном соотношении сопротивлений резисторов, которое приведено здесь, можно задавать 16 равноотстоящих значений частоты среза путем замыкания этих ключей в различных комбинациях.

_{Упражнение 3.12. Чему равны частоты среза (на уровне —3 дБ) в схеме рис. 3.52?}

Усилители с переключаемым коэффициентом усиления. На рис. 3.53 показано, как можно применить ту же самую идею переключаемых резисторов для создания усилителя с возможностью выбора коэффициента усиления. Хотя эта идея естественным образом требует ОУ, можно применить ее и к усилителю с эмиттерной обратной связью.

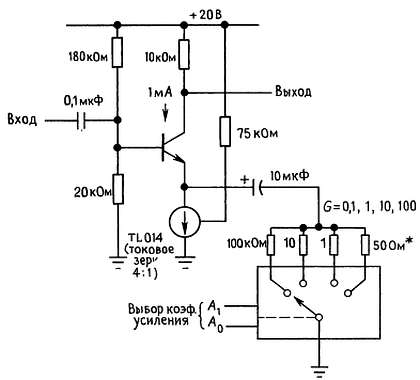

Рис. 3.53. Аналоговый мультиплексор выбирает соответствующий резистор автоматического смещения в цепи эмиттера для получения декадно-переключаемого коэффициента усиления.

_{* Подбирается для получения К = 100; (Rвкл + rЭ + R) = 100 Ом.}

В качестве эмиттерной нагрузки мы использовали источник (точнее, приемник) неизменного тока, как это было сделано в более раннем примере, чтобы можно было получить коэффициент усиления много меньше единицы. Далее, мы применили мультиплексор для выбора одного из четырех резисторов. Обратите внимание на разделительный конденсатор, который нужен, чтобы сделать ток покоя не зависящим от коэффициента усиления.

Схема слежения-хранения. Рис. 3.54 демонстрирует, как можно сделать схему «слежения-хранения», которая будет кстати, когда мы захотим преобразовать аналоговый сигнал в поток цифровых комбинаций («аналого-цифровое преобразование»). При этом схема будет сохранять неизменным каждый уровень аналогового сигнала, пока вычисляется его величина. Данная схема проста. Входной буферный усилитель с единичным усилением выдает на низкоомный выход копию входного сигнала, направляя ее на конденсатор малой емкости. Чтобы сохранить (запомнить) уровень аналогового сигнала в любой заданный момент, вы просто размыкаете ключ. Высокое полное входное сопротивление второго буфера (у которого на входе должны быть полевые транзисторы, чтобы входной ток не слишком отличался от нуля) предотвращает нагрузку конденсатора, так что напряжение на нем «хранится» до тех пор, пока ПТ-ключ не замкнется снова.
