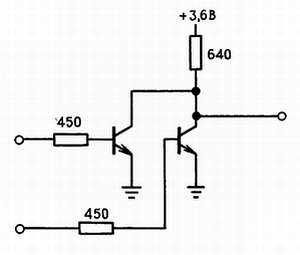

Похоронный звон по РТЛ прозвучал несколькими годами позже, когда появилась диодно-транзисторная логика (ДТЛ) фирмы Signetics и вскоре вслед за ней универсальная быстродействующая логика SUHL фирмы Sylvania, которая теперь называется транзисторно-транзисторной логикой (ТТЛ). Фирма Signetics выпускала распространенную смесь из двух серий, названную DCL Utilogic серии 8000 («Логические схемы по выбору проектировщика»). ТТЛ быстро прижилась особенно в «системе счисления» «74хх», автором которой была фирма Texas Instruments.

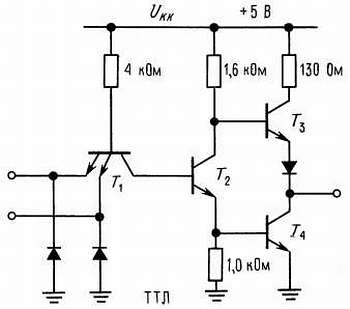

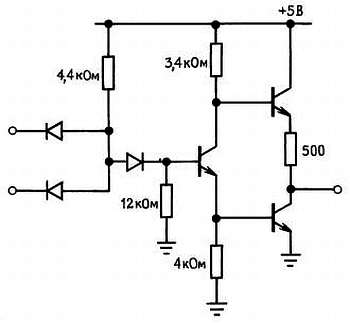

В этих семействах были применены входы, поставляющие ток, с логическим порогом в 2 напряжения Uбэ и и (как правило) двухтактные каскадные выходы (рис. 9.1).
Рис. 9.1. Упрощенные
Семейства ДТЛ и ТТЛ открыли эру положительной 5-вольтовой логики (РТЛ была логикой +3,6 В) и предлагали скорость, соответствующую 25 МГц, а коэффициент разветвления по выходу 10, т. е. один выход мог работать на 10 входов. Разработчики не могли нарадоваться скорости, надежности и сложным функциям (например, счетчику по модулю 10) этих семейств. Казалось, что больше и мечтать не о чем; ТТЛ — это на веки вечные.

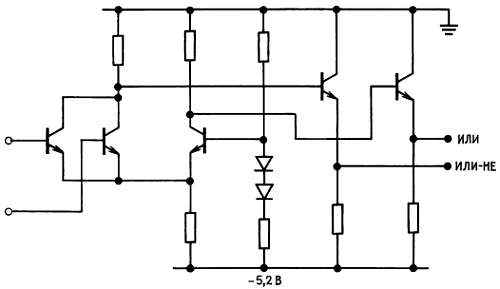

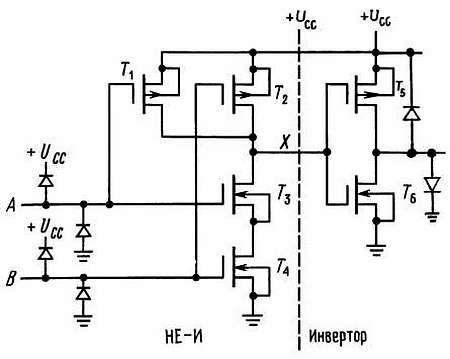

Однако людям свойственно стремление к совершенствованию. Им потребовалась большая скорость, меньшая мощность потребления. Казалось бы, вскоре они получили и то и другое. В области высокого быстродействия скоростные ТТЛ-схемы (серии 74Н) позволили увеличить скорость почти вдвое, правда, за удвоенную мощность! (это выдающееся достижение было сделано путем уменьшения вдвое величин всех резисторов). Другое семейство — эмиттерно-связанная логика (ЭСЛ) — представило настоящую скорость (30 МГц в первоначальной версии) за счет использования отрицательного источника питания и более близких друг к другу логических уровней (—0,98 и —1,75 В); элементы семейства потребляли уйму мощности и едва втиснулись в малый уровень интеграции. В области низкой мощности появились маломощные ТТЛ-элементы (серия 74L) с 1/4 скорости при 1/10 мощности, соответствующих «стандартной» ТТЛ серии 7400. При поддержке фирмы RCA было разработано первое семейство логических элементов на МОП-транзисторах, КМОП-логика серии 4000. Эти элементы обладали нулевой мощностью потребления в состоянии покоя и широким диапазоном напряжения питания (от +3 до +12 В). Выходы имели размах, равный напряжению питания, а входы не «оттягивали» ток. Это были хорошие новости, но были и плохие - скорость (1 МГц при питании 10 В) и цена (20 долл. за корпус с четырьмя вентилями). Несмотря на цену на микромощных КМОП-элементах выросло целое поколение разработчиков устройств с батарейным питанием, просто не было другого выбора. Работая с легко «ранимыми» входами, разработчики поняли истинное значение статического электричества.
Такова была ситуация на начало 1970-х гг.,-две главные линии биполярной логики (ТТЛ и ЭСЛ) и необычная КМОП-логика. Варианты ТТЛ были по природе своей совместимы друг с другом, за исключением того, что ТТЛ-элементы серии 74L имели слабый выходной узел (отвод тока 3,6 мА) и могли питать только две стандартных (серии 74) нагрузки ТТЛ (чьи входы требовали 1,6 мА на низком уровне). Среди большинства семейств почти не было совместимости (хотя погруженные ТТЛ-элементы могли питать КМОП-элементы, а 5-вольтовые КМОП- только одну ТТЛ-нагрузку серии 74L).

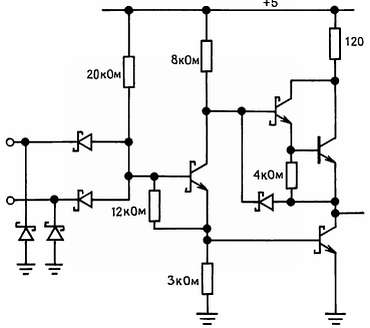

В течение 1970-х гг. ситуация постоянно улучшалась практически на всех направлениях. От ТТЛ отпачковались ненасыщенные «фиксируемые диодами Шоттки» семейства (см. разд. 13.23): сначала серия 74S, которая благодаря утроенной скорости при удвоенной мощности вытеснила серию 74Н, и затем 74LS (L — low, S — Schottky, маломощная Шоттки), которая слегка улучшив скорость при 1/5 мощности вытеснила ТТЛ серии 74. Жизнь с 74LS и 74S была приятной; затем подоспела фирма Fairchild со своей серией 74F (F — FAST: Fairchild Advanced Schottky TTL — усовершенствованная ТТЛ с диодами Шоттки фирмы Fairchild), которая была быстрее на 50 %, чем 74S, при 1/3 мощности; кроме того, были и другие улучшения, так что проектирование схем на этих элементах стало сплошным удовольствием. Фирма Texas Instruments (автор многих линий 14хх) выпустила пару улучшенных семейств Шоттки-логики: 74AS (улучшенная Шоттки-логика) и 74ALS («улучшенная
маломощная Шоттки»). Предполагалось, что первое семейство заменит 74S, а второе - 74LS. Все эти ТТЛ-семейства имели одинаковые логические уровни и добротную схему формирования выхода, так что их можно было сочетать в одной схеме. Используя табл. 9.1 и рис. 9.2, можно сравнить скорости и мощности этих семейств.

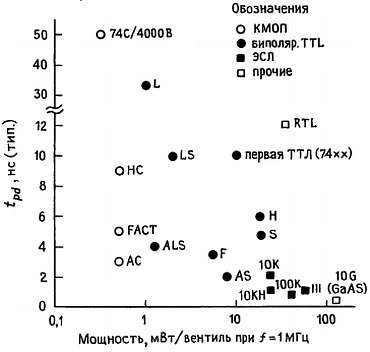

Рис. 9.2. Зависимость скорости от мощности для различных логических семейств.
Между тем серия 4000 КМОП эволюционировала в улучшенную серию 4000 В с более широким диапазоном напряжения питания (от 3 до 18 В), лучшей защитой входов и более высокой скоростью (3,5 МГц при 5 В). По существу, это та же серия 74S с функциями и выводами семейства 74, которая воспользовалась потрясающим успехом биполярной логики семейства 74. ЭСЛ пустила ростки в виде ECLII, ECLIII, ECL 10,000 и ECL 100,000, обладающие скоростью до 500 МГц.
Итак, ситуация в 1980 г. была следующей. Большинство схем было выполнено на серии 74LS в сочетании с 74F (или 74AS), если требовалась более высокая скорость. Та же самая ТТЛ использовалась как своего рода клей для связи микропроцессорных n– МОП-схем, чьи входы и выходы были совместимы с ТТЛ. Микромощные устройства всегда были сделаны с использованием КМОП-серий 4000 В или 74С, эквивалентными и совместимыми друг с другом. Для устройств с самой высокой скоростью (100:500 МГц) использовалась ЭСЛ. Совместное использование семейств было не столь уж частым явлением, исключение составляли редкие сочетания КМОП и ТТЛ или сопряжение ТТЛ с быстродействующими ЭСЛ-схемами.
В 1980-е гг. произошло замечательное событие - разработка КМОП-логики со скоростью и выходными параметрами, соответствующими ТТЛ. Сначала появились элементы серии 74НС («высокоскоростная КМОП-логика») с такой же скоростью как 74LS и, разумеется, с нулевым током покоя и затем серия 74АС («улучшенная КМОП-логика») с такой же скоростью как 74F или 74AS. Обладая размахом выходного сигнала, равным напряжению питания, и входным порогом, равным половине напряжения источника питания, эта логика сочетает лучшие свойства предшествующих ТТЛ- и КМОП-логики и постепенно должна вытеснить биполярную ТТЛ. Вместе с тем имеется некоторая несовместимость — логический «высокий» уровень выходного сигнала ТТЛ- и n– МОП-логики (мин. 2,4 В) не достаточен для запуска входа НС и АС. Поскольку, по-видимому, существует Такой период времени, когда вам необходимо использовать некоторые из старых семейств биполярной ТТЛ- или n– МОП-логики, каждое семейство КМОП-логики имеет вариант с более низким входным порогом. Такие семейства имеют наименование 74НСТ и 74АСТ («быстродействующая КМОП-логика с ТТЛ-порогом»). Однако не пытайтесь использовать их везде, где только можно, ведь элементы с КМОП-порогом обладают более высокой помехоустойчивостью и представляют собой семейства по выбору проектировщика. К тому же в 80-е гг. БИС и СБИС постепенно переключались с n– МОП-технологии на КМОП (с вытекающими отсюда низкой мощностью и КМОП-совместимостью), одновременно увеличивая скорость и сложность. И наконец, на вершине быстродействия — элементы на GaAs (арсенида галлия), обеспечивающие скорость в несколько гигагерц.
Заметьте, что все КМОП-семейства (4000 В, 74 С, НС, НСТ, АС и ACT) обладают довольно привлекательным свойством — нулевой «статической» (т. е. когда ничего не происходит) мощностью рассеивания с типовым током покоя менее микроампера. Но при переключениях логических уровней КМОП-элементы потребляют «динамический» ток, обусловленный двумя эффектами: а) переходной проводимостью между шинами питания внутренних двухтактных пар в середине логического перепада и б) динамическим током, необходимым для заряда и разряда внутренних емкостей и емкости нагрузки. Динамический ток пропорционален частоте переключения и может соперничать с током биполярной логики при достижении максимальной частоты работы. Для более детального анализа загляните в разд. 8.10 (рис. 8.18) и разд. 14.16 (рис. 14.38).
Завершим нашу краткую историческую справку следующей рекомендацией. Используйте во всех ваших новых устройствах логику 74НС в сочетании с (а) 74НСТ для обеспечения совместимости с существующими устройствами на n– МОП- и ТТЛ и (б) 74АС(Т) для обеспечения скорости. Можно использовать биполярную ТТЛ (74LS/ALS и 74F/S), но предпочтительнее, по-видимому, КМОП-логика. Если требуется широкий диапазон напряжения питания, а к быстродействию особых требований не предъявляется (например, портативные устройства с питанием от нерегулируемой батареи 9 В), то используйте старую серию 4000 В/74С.
