Формирование синусоидальных колебаний цифровым способом. С нерекурсивной цифровой фильтрацией связан интересный способ синтеза синусоидальных колебаний с использованием взвешенных сумм сигналов с выходов счетчика Джонсона (кольцевой счетчик с коэффициентом пересчета, вдвое превышающим число разрядов). Схема на рис. 9.93 показывает способ реализации такого генератора.

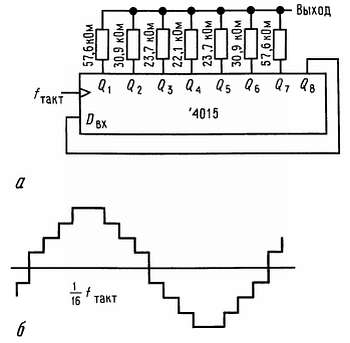

Рис. 9.93. Цифровой генератор синусоидальных сигналов.

ИМС 4015 представляет собой 8-разрядный регистр сдвига с параллельным выходом. Подавая на вход инвертированный сигнал с последнего разряда, можно организовать счетчик Джонсона, который будет проходить через 16 состояний (в общем случае 2n состояний для n– разрядного регистра сдвига). Начиная с состояния «все нули», происходит заполнение счетчика слева направо «1» (марш «1») до полного заполнения всеми единицами, затем начинается марш «0» и т. д. Показанное на рисунке взвешивание формирует 8-уровневое приближение к синусоидальному колебанию с частотой, равной 1/16 тактовой частоты, и с первым ненулевым членом искажения на 15-й гармонике, имеющей затухание 24 дБ.

Схемы, не требующие пояснений

9.39. Удачные схемы

На рис. 9.95 приведено несколько примеров сопряжения логических и линейных схем.

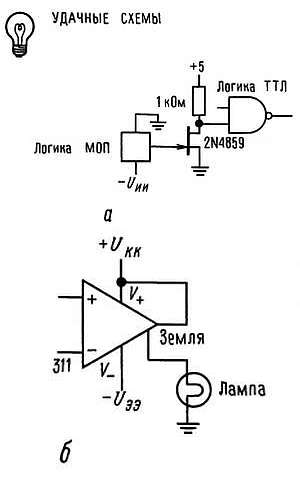

Рис. 9.95. а — преобразователь отрицательных уровней в уровни ТТЛ; б — управление нагрузкой; подключенной на землю;

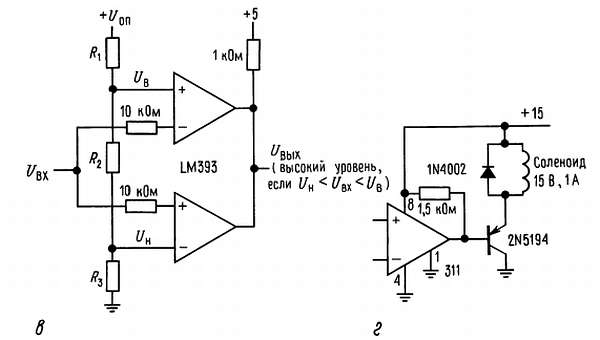

Рис. 9.95. в — амплитудный дискриминатор; г — схема управления соленоидом;

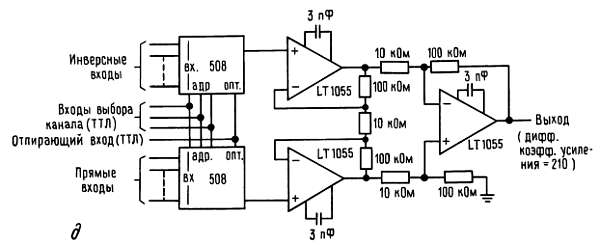

Рис. 9.95.   д — 8-канальный мультиплексор с дифференциальным входом;

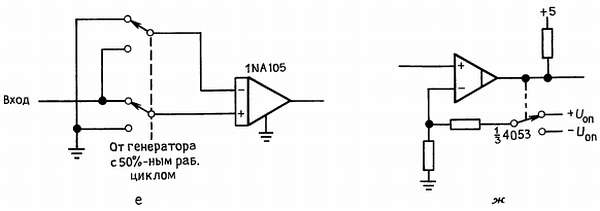

Рис. 9.95.   е — фазовый детектор с подавлением 60 дБ; ж — прецизионный триггер Шмитта.

9.40. Негодные схемы

На рис. 9.96 показаны схемы с основными грубыми ошибками сопряжения. Для каждой схемы попытайтесь объяснить, в чем состоит ошибка и как ее устранить.

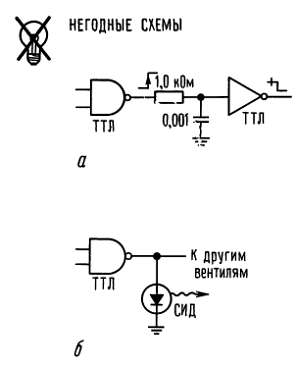

Рис. 9.96. а — формирователь задержанного фронта; б — индикатор логического состояния;

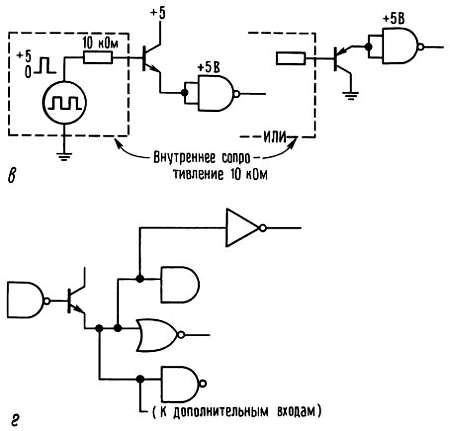

Рис. 9.96. в — сопряжение элемента ТТЛ с высокоомным выходом (две неудачные схемы); г — повышение нагрузочной способности элемента ТТЛ с помощью повторителя;

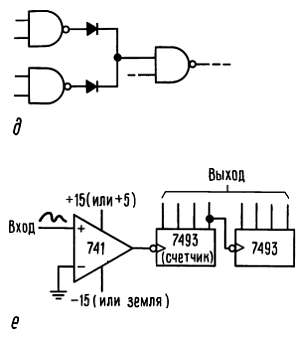

Рис. 9.96.  д — проводное ИЛИ на вентилях с активной нагрузкой; е — счетчик пересечений нуля;

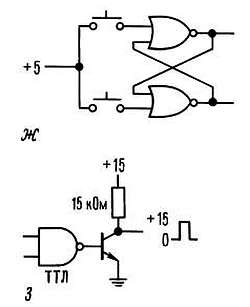

Рис. 9.96. ж — RS-триггер; з — сопряжение элемента ТТЛ со схемами высоких уровней.

Дополнительные упражнения

(1) Постройте схему для обнаружения кратковременного пропадания напряжения питания +5 В. Схема должна иметь кнопку СБРОС и светодиод для индикации НЕПРЕРЫВНОГО ПИТАНИЯ. Сделайте так, чтобы она работала от напряжения +5 В.

(2) Почему нельзя построить 2n– разрядный ЦАП с помощью двух n– разрядных ЦАП и пропорционального суммирования их выходов (ВЫХ₁ + ВЫХ₂/2ⁿ)?

(3) Убедитесь в том, что максимальное значение сигнала на выходе псевдослучайного генератора шума на рис. 9.90 равно +8,68 В.

(4) Эксперимент осуществляется под управлением программируемого вычислителя, соединенного с различными исполнительными и измерительными приборами. Вычислитель дает приращение различным переменным, находящимся под его управлением (например, длине волны излучения, поступающего от монохроматора), и обрабатывает результаты соответствующих измерений (например, количество переданного света, скорректированное с учетом известной чувствительности детектора). В результате образуются пары значений х, у. Задача состоит в том, чтобы спроектировать схему для вычерчивания графика на аналоговом графопостроителе. Выходы вычислителя для каждой пары значений представляют собой два 3-разрядных (двоично-десятичных) символа. Для уменьшения количества связей числа представляются по одному в единицу времени («бит — параллельно, символ — последовательно») в сопровождении 2-разрядного адреса. Импульс СИМВОЛ ВЕРЕН показывает, что данные и адрес правильны и их можно, например, зафиксировать. Уровень х'/у сообщает о том, какому числу принадлежит выводимый символ (х или у). Это показано на рис. 9.97.

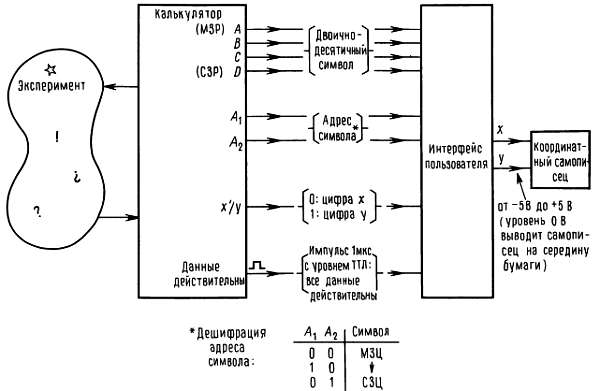

Рис. 9.97.

Данные передаются в следующем порядке: х_n (МЗЦ)… х_n(СЗЦ), y_n(МЗЦ)… у_n(СЗЦ); таким образом, после поступления СЗЦ величины у (₁ = 0, А₂ = 1, х'/у = 1) известно, что вы получили всю пару х, у. В этот момент вы должны обновить цифры, поступающие на ЦАП (не обновляйте их по одной). Нет необходимости присваивать ИМС отдельные номера; дайте им общее наименование, например D-триггер или дешифратор «1 из 10». Укажите, в каких местах входы или выходы инвертируются (с помощью маленьких кружочков). Считайте, что в вашем распоряжении имеются ЦАП, которые воспринимают 3-разрядные двоично-десятичные символы с логическими уровнями и обладают токовыми выходами от 0 до 1 мА, соответствующие входным кодам от 000 до 999. Поскольку двухкоординатный графопостроитель имеет 10-вольтовую полную шкалу, вам придется преобразовать ток в напряжение. Проверьте свою изобретательность, введя дополнительное усложнение: предположите, что размах выходного сигнала ЦАП всего 1 В.

Глава 10

МИКРОЭВМ

Перевод К.Г.Финогенова

Мини-ЭВМ, микроЭВМ и микропроцессоры

Доступность недорогих малых ЭВМ, стоимостью порядка 1 К долл., сделала их привлекательными для использования при управлении экспериментом и технологическими процессами, для накопления данных и выполнения оперативных вычислений. Малые ЭВМ широко используются в лабораторных исследованиях и промышленности, поэтому информация об их потенциальных возможностях, языках программирования и способах сопряжения с внешними устройствами составляет существенную часть электронного «ноу-хау».
