9.30. Захват и слежение в системе ФАПЧ
Очевидно, что, войдя в синхронизм, система будет в нем оставаться до тех пор, пока входной сигнал не выйдет за пределы допустимого диапазона сигналов обратной связи. Интересно знать, как система ФАПЧ входит в синхронизм в первый раз. Ведь начальное частотное рассогласование вызывает появление периодического выходного сигнала на фазовом детекторе разностной частоты. После фильтра нижних частот этот сигнал уменьшается до медленно меняющихся колебаний небольшой амплитуды, но никак не является хорошим постоянным сигналом рассогласования.
Процесс захвата. Ответ на этот вопрос не так уж и прост. Контур первого порядка всегда будет синхронизироваться,

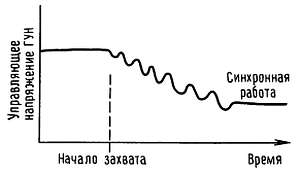

Процесс захвата происходит следующим образом: когда сигнал фазового рассогласования приближает частоту ГУН к опорной частоте, его изменения становятся более медленными и наоборот. Сигнал рассогласования поэтому является асимметричным и меняется более медленно в той части цикла, в течение которой fГУНближе подходит к fоп. В результате появляется ненулевая средняя компонента, т. е. постоянная компонента, которая и вводит ФАПЧ в синхронизм. Если внимательно посмотреть на управляющее напряжение ГУН в процессе захвата, то можно увидеть что-то похожее на сигнал, показанный на рис. 9.76. Последний всплеск на этом сигнале имеет весьма интересную причину. Даже в том случае, когда частота ГУН достигает требуемого значения (об этом можно судить по правильному управляющему напряжению ГУН), в системе не обязательно происходит захват (из-за несоответствия фазы). Это и может быть причиной всплеска. Каждый процесс захвата индивидуален и каждый раз он выглядит по-разному!
Рис. 9.76.
Полоса захвата и слежения. При использовании фазового детектора по схеме ИСКЛЮЧАЮЩЕЕ ИЛИ (тип 1) полоса захвата ограничена постоянной времени фильтра нижних частот. В этом есть определенный смысл, так как, если различие по частоте велико, сигнал рассогласования будет ослабляться фильтром настолько, что контур никогда не сможет осуществить захват. Очевидно, что увеличение постоянной времени фильтра уменьшает полосу захвата, так как это приводит к пониженному коэффициенту передачи контура. Оказывается, что фронтовой фазовый детектор не имеет подобного ограничения. Полоса слежения для обоих типов детекторов определяется диапазоном управляющих напряжений ГУН.
9.31. Некоторые примеры применения систем ФАПЧ
Мы уже упоминали об использовании ФАПЧ для умножения частот. Целесообразность такого применения, как это следует из рассмотренного примера, настолько очевидно, что сомнений в применении ФАПЧ не должно быть. В простых умножителях (например, для генерации более высокой тактовой частоты в цифровых системах) не возникает никаких проблем, связанных с помехами на опорном сигнале, поэтому здесь можно использовать системы первого порядка.
Рассмотрим еще несколько примеров применения ФАПЧ, интересных с точки зрения разнообразия областей использования.
Детектирование ЧМ-сигналов. При частотной модуляции кодирование информации осуществляется путем изменения частоты несущего сигнала пропорционально изменению информационного сигнала. ЧМ и другие виды модуляции мы рассмотрим в гл. 13 более подробно. Существуют два метода восстановления информации из модулированного сигнала с помощью фазовых детекторов или систем ФАПЧ. Под термином «детектирование» мы будем понимать процесс демодуляции.
Самым простым методом является синхронизация системы ФАПЧ приходящим сигналом. Напряжение, управляющее частотой ГУН, пропорционально входной частоте и, следовательно, является требуемым модулирующим сигналом (рис. 9.77).

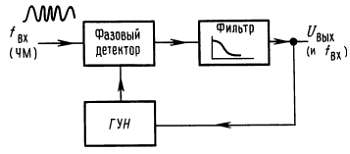

Рис. 9.77. ЧМ-дискриминатор с ФАПЧ.
Полосу пропускания фильтра в такой системе можно сделать достаточно широкой для того, чтобы пропустить модулирующий сигнал, т. е. время реакции ФАПЧ должно быть меньше, чем минимальное время отклонения восстанавливаемого сигнала. Как показано в гл. 13, сигнал, используемый в ФАПЧ, не должен быть реально передаваемым колебанием; он может быть сигналом «промежуточной частоты» (ПЧ), формируемым в приемной системе с помощью смесителя при преобразовании. Для того чтобы избежать в этом методе ЧМ-детектирования искажений на звуковых частотах, следует обеспечить высокую линейность ГУН.
Второй метод ЧМ-детектирования использует фазовый детектор, но не в составе контура ФАПЧ. Принцип реализации этого метода показан на рис. 9.78.

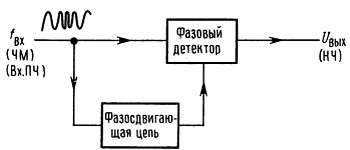

Рис. 9.78. Квадратурное ЧМ-детектирование.
Входной сигнал и его копия со сдвинутой фазой подаются на фазовый детектор, который вырабатывает некоторое входное напряжение. Фазосдвигающая схема должна быть так хитроумно сделана, чтобы фазовый сдвиг линейно зависел от частоты в диапазоне входных частот (это достигается обычно с помощью резонансных LC-схем). Выходное напряжение будет зависеть, таким образом, от входной частоты. Этот метод называют «двойным балансным квадратурным ЧМ-детектированием». Он применяется во многих ИМС усилителей/детекторов промежуточной частоты (например, САЗ 189).
Детектированием АМ-сигналов. Требуется: способ формирования выходного сигнала, пропорционального мгновенной амплитуде высокочастотного сигнала. Обычно используется выпрямление (рис. 9.79).
Рис. 9.79. АМ-детектирование.
На рис. 9.80 показан весьма своеобразный метод на основе ФАПЧ («гомодинный прием»).

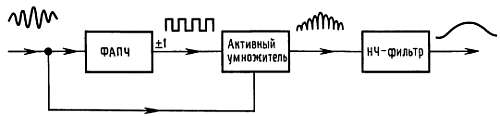

Рис. 9.80. Гомодинное детектирование.
ФАПЧ вырабатывает прямоугольные сигналы с частотой, совпадающей с модулированной несущей. С помощью умножения входного сигнала на это прямоугольное колебание формируется выпрямленный двухполупериодный сигнал; остается только пропустить его через фильтр нижних частот для того, чтобы удалить остатки несущей и выделить огибающую. Если в системе ФАПЧ используется фазовый детектор по схеме ИСКЛЮЧАЮЩЕГО ИЛИ, то выходной сигнал сдвигается на 90° относительно опорного сигнала. В связи с этим на пути сигнала к умножителю следует ввести фазовый сдвиг 90°.
Синхронизация импульсов и восстановление сигнала. При цифровой передаче сигналов по каналу связи передается битовая последовательность, содержащая информацию. Информационные сигналы могут быть по своей природе цифровыми или аналоговыми сигналами, представленными в цифровом виде, как, например, в «импульсно-кодовой модуляции» (ИКМ, см. разд. 13.20). Очень похожей ситуацией является декодирование цифровой информации, считываемой с магнитной ленты или диска. В обоих случаях могут появляться помехи и изменения частоты следования импульсов (например, за счет растягивания ленты), поэтому желательно иметь чистый сигнал синхронизации на той же частоте, что и считываемые информационные сигналы. Система ФАПЧ будет работать здесь превосходно. Фильтр нижних частот исключил бы только дрожание и помехи на входной синхронизирующей последовательности, но медленные изменения скорости ленты остались бы.
