В случае применения таких самолетов дальний воздушный бой состоится только для той стороны, которая ими обладает, в то время как сторона, оснащенная обычными истребителями 4-го поколения (F-15, F-16, Су-27, МиГ-29, «Мираж 2000», «Торнадо» и т. д.) будет обнаруживать их при помощи БРЛС едва ли не одновременно с визуальным обнаружением! 1* . Таким образом, малозаметный истребитель произведет обстрел УР со средней дистанции и только потом, если атака не увенчается успехом, вступит в ближний бой. Пилоту обычного истребителя останется в это время всецело положиться на остроту своего зрения, чтобы вовремя увидеть дымный шлейф пущенной по нему ракеты средней (большой) дальности или приближающийся истребитель противника. В завязавшемся ближнем бою ему остается надеяться только на маневренность своего истребителя и собственную летную и тактическую подготовку, поскольку оставшиеся у него на борту УР средней дальности (Р-27, AIM-7 и пр.), окажутся ничем иным как балластом.
Вот тут-то нам с восторгом
чем «кобры». Хотелось бы обратить внимание читателя на приведенную цитату и постараться зафиксировать в памяти замечание автора книги «Су-27. История истребителя» по поводу величины располагаемой перегрузки, к которой мы еще вернемся.
Для того, чтобы подтвердить или опровергнуть это, зададимся вопросом: какие виды маневров против ракет средней дальности применяются в воздушном бою? Из тактических наставлений и боевого опыта известно два вида:
– маневры, направленные на «увод» области возможных пусков от ракеты и сокращению ее дальности полета за счет расхода энергии;
– маневры, направленные на увеличение вероятности промаха ракеты.
Оба вида маневров предполагают интенсивное изменение углового положения самолета в пространстве с одновременным использованием значительных угловых скоростей и существенного искривления траектории при изменении этого положения. Однако, как было показано, ни «кобра», ни «хук» не изменяют в значительной степени пространственное положение самолета, так как при выполнении этих маневров достигается только высокая угловая скорость вращения истребителя относительно центра масс, а отнюдь не поворот траектории. Поворот относительно центра масс не ведет непосредственно к изменению пространственного положения летательного аппарата (ЛА) и не воспринимается ГСН ракеты как перемещение цели, а потому не приводит к увеличению угловой скорости поворота координатора ГСН и, следовательно, к увеличению расходуемой перегрузки, не говоря уже о срыве захвата. Более того, «зависание» на маневре типа «кобра» означает отсутствие маневренного противодействия наведению УР и увеличивает вероятность поражения, а значит, в противоракетном маневрировании не дают ровным счетом ничего.
С учетом того, что в настоящее время «длинной рукой» для боя на средних дистанциях у истребителей американского производства является управляемая ракета AIM-120, реализующая многоканальность наведения и принцип «пустил-забыл», можно почти наверняка предположить, что при организации маневренного противодействия этим дальнобойным и очень маневренным (для своего класса) УР нашим истребителям вряд ли помогут «кобры» и «кульбиты».
Действительно, Су-27 выполняющий этот маневр, имеет слишком незначительное угловое перемещение в течении достаточно длительного промежутка времени. Напомним, что на выполнение «кобры» или «хука» тратится не более 6 секунд. При его выполнении средняя скорость Су-27 составляет всего лишь 365 км/ч (что соответствует М=0,3 или чуть больше 100 м/с), т. е. фактически ненамного превосходит минимальную эволютивную, а это даже теоретически не позволит нашему истребителю существенно изменить пространственное положение, заставив тем самым вражескую ракету потратить энергию и таким образом сократить ее дальность полета или увеличить ошибку наведения. Замечу, что американская УР на конечном участке траектории, после прекращения работы двигателя, в самом худшем случае (при непрерывном наборе высоты с момента пуска) будет мчаться со скоростью, соответствующей М=0,75-0,8 (при которой еще возможен управляемый полет). Конечно, существует незначительная вероятность того, что в этих условиях у «американки», находящейся на «последнем издыхании», не хватит «энергетики», и она не дотянется до нашей машины, зависшей в этом пируэте, но рассчитывать на это явно не стоит. Таким образом, совершенно ясно, что в ракетном бою на средних дистанциях «кобры» и «хуки» не только ничего не добавляют в арсенал средств защиты истребителя, но и даже вредны.
Если обе воюющие стороны применят малозаметные истребители, то количество дальних боев в гипотетических конфликтах будущего, по сравнению с локальными войнами 60-90-х г.г. прошлого столетия, может существенно сократиться. Причиной этого является то обстоятельство, что одним из основных требований к истребителю 5-го поколения является сверхзвуковая крейсерская скорость, а это делает (совместно с пониженной радиолокационной заметностью) дальний бой слишком скоротечным и, по всей видимости, малоэффективным, поскольку противники могут просто не успеть применить свои УР средней дальности. Характеристики современных и перспективных обзорно-прицельных комплексов не позволят своевременно осуществить
обнаружение и захват цели для дальнейшего целеуказания ГСН управляемых ракет, находящихся на борту. Согласно опубликованным данным, максимальная разрешенная дальность пуска американской AIM-120C составляет 120 км, у отечественного изделия аналогичного назначения – Р-77 – этот параметр несколько ниже и составляет 100 км (согласно же такому авторитетному справочнику как «Brassey's World Aircraft amp; Systems Directory». уже в 1996 г. был создан вариант Р-77М сдельностью пуска, увеличенной до 160 км! – Прим. ред.), но взаимное обнаружение будет происходить на дистанциях, в 5-6 раз меньших указанных величин.С учетом того, что американские специалисты заложили в характеристики F-22 возможность полета с крейсерской скоростью соответствующей М=1,5, а противоборствующая сторона, видимо, будет располагать «чем-то не хуже» (автор надеется, что это будут все-таки истребители 5-го поколения отечественной разработки, пусть даже и в экспортном варианте), можно предположить, что в целом ряде случаев сближение подобных авиационных комплексов будет происходить со скоростями, соответствующими М=3 или около того. Формальный расчет с учетом скорости звука, позволяет получить скорость сближения двух подобных ЛА, равную примерно 1000 м/с, или 3600 км/ч! Таким образом, каждую минуту дистанция между самолетами будет сокращаться на 60 км! Теперь представим, что противники «засекли» друг друга на дистанции 20 ± 5 км. С учетом времени, затрачиваемого на подготовку УР к применению (опознание, захват, автосопровождение, целеуказание), пуск будет произведен фактически уже на рубеже входа обоих противников в ближний бой, где эффективность ракет средней и, тем более большой дальности, весьма невысока. Причиной этого является тот факт, что УР средней дальности с полуактивной РЛ ГН в таких условиях очень трудно применить, т.к. дальность, с которой будет осуществлен пуск, окажется сопоставимой с дальностью окончания подсветки цели бортовой РЛС в процессе наведения такой ракеты. В случае же использования противником различных активных и пассивных помех ситуация будет еще больше осложнена.
1* Предполагая, что данный тезис абсолютному большинству читателей может показаться неочевидным, можно рассмотреть следующий пример. Дальность обнаружения в передней полусфере воздушной цели с ЭПР равной 3 м^2 для БРЛС Н-001, установленной на Су-27, составляет 100 км. Совершенно очевидно, что этот параметр зависит от чувствительности приемника БРЛС и возможностей системы по выделению и обработке отраженного радиосигнала цели от так называемого шума. Теперь представим, что в качестве цели выступает F-22, ЭПР которого равна примерно 0,01 м^2. Несложный расчет позволяет установить, что максимальная дальность обнаружения такой цели для БРЛС Н-001 составит лишь 17,5-18 км! – Прим. ред.

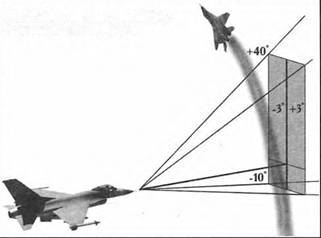

Рис.1 Зона захвата цели БРАС в условиях ближнего боя.
Рис.2 Зона захвата и автосопровождения цели БРАС в условиях ближнего боя (вид из кабины F-15).
Надо отметить, что возможности американского истребителя 5-го поколения F-22noKa для отечественных авиаконструкторов недосягаемы.
Существенно лучше могут показать себя в этой ситуации УР с активной РЛ ГСН (AIM-120, Р-77), которые в настоящее время считаются основным оружием истребителей 5-го поколения. Однако для эффективного применения этих мощных средств поражения требуется задействовать радиолокационный прицельный комплекс (РЛПК). К сожалению, с уменьшением дистанции до противника (а именно это и будет происходить) эффективность этих систем довольно быстро падает. Фактически в условиях ближнего маневренного боя РЛПК способен обнаруживать и вести автосопровождение целей на дальности от нескольких сот метров (в заднюю полусферу) до 9-10 км.
Зона обзора, в которой происходит захват воздушной цели (см. рис.1) формируется сканированием пространства бортовой РЛС в плоскости симметрии (по углу места) и лежит в пределах довольно узкого сектора (порядка +40o вверх и -10o вниз, а по азимуту – +3o) относительно продольной оси самолета. Эта зона обозначена на индикаторе на лобовом стекле (ИЛС) «дорожкой», ограниченной двумя вертикальными линиями. Для захвата воздушной цели летчик должен выполнить маневр, в результате которого цель должна оказаться между этими двумя вертикальными линиями или их условным продолжением вверх. После этого летчик должен нажать и удерживать до захвата цели РЛПК кнопку «Ввод». Время захвата неманеврирующей воздушной цели на фоне свободного неба занимает 2,5 с, однако если цель энергично маневрирует или находится на фоне земли, то время захвата увеличивается до 8-12 с. В случае же выполнения противником нисходящего маневра, РЛПК может вообще потерять цель или перейти на захват сигнала, отраженный от земли.
