Три самолета КС-135В (сер. №№ 63-8055, 63-8056 и 63-8057) были оборудованы под ВКП КНШ и получили обозначение EC-135J. Позднее в вариант EC-135J был переделан и самолет с серийным номером 62-3584.
Все самолеты ЕС-135С оснащались специальной радиосвязной аппаратурой, а также аппаратурой приема, обработки, отображения и передачи информации АСУ силами САК 465L.
За время эксплуатации самолеты прошли несколько этапов модернизации, связанных с установкой на их борту системы управления пуском МБР ALCS (Airborne Launch Control System), более совершенного радиоэлектронного оборудования, в том числе (на последних этапах) новых вычислительных средств, а также цифровой системы коммутации DA1SS (Digital Airborne Intercommunication Switching System).
В состав БРЭО самолетов ЕС-135С входили следующие устройства:
— AN/ARC-89(V) — узловая УКВ радиостанция
— AN/ARC-58 — радиостанция КВ диапазона. Использовалась для дальней радиосвязи стратегической авиации. Диапазон частот составляет от 2 до 30 МГц;
— AN/ARC-96 — аппаратура резервной системы СДВ связи. Должна была применяться в чрезвычайной обстановке для управления стратегической авиацией и силами МБР. Диапазон частот составляет от 12 до 60 кГц. Мощность передатчика около 20 кВт. В этой радиостанции использовалась буксируемая антенна длиной около 5 км;
— AN/ARC-138 — УКВ радиостанция. Работала в режиме амплитудной модуляции;
— AN/ARC-146 — аппаратура спутниковой УКВ связи системы AFSATC0M. Она использовалась для глобальной радиосвязи стратегической авиации и для связи с пунктами управления пуском МБР. Диапазон частот — 225–399,9 МГц;
— AN/ARC-164(V) — радиостанция УКВ диапазона. Скорость передачи данных до 45 кбит/с. У радиостанции имелись режимы амплитудной и частотной модуляции. Применялось фазово-импульсное кодирование. Имелось 7000 частотных каналов через 25 кГц. Дежурный канал находился в диапазоне 238–248 МГц. Полоса пропускания при частотной модуляции — 8 кГц, при амплитудной — 20 кГц. Оснащалась устройствами защиты от помех;
— AN/ARC-186(V) — типовая для ВВС США УКВ радиостанция, используемая для радиосвязи в системе УВД. Диапазон рабочих частот: 30–87,975 МГц и 108–115,975 МГц. Имела 2320 каналов в режиме частотной модуляции и 1760 каналов в режиме амплитудной модуляции. Дежурные каналы располагались на частотах 12,5 МГц (в режиме AM) и 40,5 МГц (в режиме ЧМ);
— AN/ARC-190(V) — УКВ радиостанция с диапазоном рабочих частот 2 — 30 МГц;
— AN/AYQ-21 — подсистема защиты данных;
— AN/ASQ-121 HARDS — аппаратура управления узлом связи самолета-ВКП.
Уже в 90-е годы прошлого века четыре самолета ЕС-135С были оборудованы аппаратурой системы спутниковой связи MILSTAR AN/ARC-208(V). Антенны этих радиостанций размещались в обтекателях, установленных в верхней части фюзеляжей самолетов.
Силовая установка самолета ЕС-135С состояла из четырех двухконтурных двигателей TF33-PW-102 (JT3D-3) производства фирмы «Пратг энд Уитни», каждый из которых развивал максимальную тягу 8160 кгс. Установка этих ТРДД, имевших лучшую топливную экономичность, привела к увеличению продолжительности полета самолета по сравнению с предыдущей модификацией. Машина оснащалась полным комплектом системы дозаправки топливом в воздухе, в том числе кормовой заправочной штангой, и могла, при необходимости, сама выступать в роли самолета-заправщика.
Экипаж самолета насчитывал 24–27 человек, из них пять человек — летный экипаж, семь человек — техники, занятые обслуживанием бортовой радиоаппаратуры и 12–15 человек входили в оперативную группу штаба САК, возглавляемую дежурным генералом или адмиралом (Airborne Emergency Action Officer — AEAO).
Самолеты EC-135C первоначально поступили на вооружение 34-й, 22-й, 99-й и 913-й заправочных эскадрилий, где они заменили прежние самолеты КС-135А (ЕС-135А).
В августе 1966 года на авиабазу Оффут было передислоцировано 55-е стратегическое разведывательное авиационное крыло СтРАКр), в связи с чем самолеты ЕС-135С были переданы из состава 34-й заправочной эскадрильи в 38-ю стратегическую разведывательную авиаэскадрилью 55-го СтРАКр.
С 1 апреля 1970 года в стратегическом авиационном командовании ВВС США начались масштабные организационные преобразования, в ходе которых управление 8-й воздушной армии было выведено из подчинения штаба САК. После этого командование стало включать в себя только две воздушные армии: 2-ю и 15-ю.
В системе PACCS также произошли изменения: заправочные и стратегическая разведывательная эскадрильи, в чей состав до этого момента входили самолеты резервной системы боевого управления
САК, были освобождены от выполнения задач в рамках PACCS и передали соответствующую материальную часть вновь сформированным эскадрильям ВКП (Airborne Command and Control Squadron — ACCS). Самолеты EC- 1350 из состава 38-й, 22-й, 99-й и 913-й эскадрилий были переданы в состав 2-й эскадрильи ВКП (авиабаза Оффут), вошедшей в состав 55-го СтРАКр 14-й авиационной дивизии (АД) 15-й ВА, 3-й эскадрильи ВКП (авиабаза Гриссом, штат Индиана), вошедшей в состав 305-го заправочного авиационного крыла (ЗАКр) 42-и АД 2-й ВА и 4-й эскадрильи ВКП 28-го ТБАКр 4-й АД 15-й ВА, базировавшегося на авиабазе Элсворт (штат Южная Дакота). При этом ВКП воздушных армий были упразднены, а вместо них были организованы запасные зональные ВКП САК.Самолеты ЕС-135С из состава 2-й эскадрильи ВКП 55-го СтРАКр, размещавшиеся на авиабазе Оффут, обеспечивали боевое дежурство основного ВКП САК («Looking Glass») и, в течение некоторого времени, запасного ВКП САК (MIDAUXCP), использовавшего позывной «Achieve». Последний нес боевое дежурство на земле и обеспечивал выживаемость штаба САК и самого командующего в силу того, что он находился в непосредственной близости от основного командного центра, размещенного в заглубленном сооружении на территории авиабазы Оффут, мог в течение короткого времени после получения сигнала тревоги принять на борт командование САК, и быстро подняться в воздух.

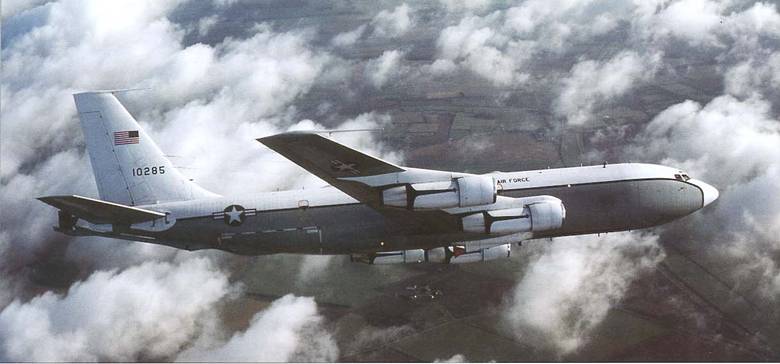

ВКП главкома объединенного командования в Европейской зоне ЕС-135Н (61-0285) из состава 10-й авиаэскадрильи ВКП 513-го тактического транспортного авиакрыла 3-й ВА совершает полет над авиабазой Милденхолл. 16 февраля 1978 г.

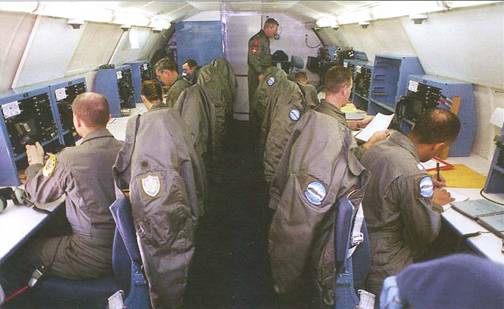

Оперативная группа штаба ОСК па борту воздушного командного пункта ЕС-135С во время командно-штабных учений ОСК «Global Guardian-98».
Воздушный командный пункт главкома объединенного командования ВС США в зоне Тихого океана ЕС-135J (62-3584) из состава 9-й эскадрильи производит дозаправку в воздухе аналогичного самолета с сер. 63-8056. 1987 г.
Самолеты-ВКП z-и эскадрильи несли службу в составе этого авиационного подразделения до июня 1992 года, когда стратегическое авиационное командование было расформировано. 2-я эскадрилья ВКП была преобразована в 7-ю эскадрилью BKI1 55-го авиационного крыла 8-й воздушной армии боевого авиационного командования (БАК) ВВС США, при этом самолеты с сер. №№ 62-3583 и 63-8047 были выведены из боевого состава ВВС и отправлены на консервацию в центр обслуживания и восстановления авиационной техники (ЦОВАТ), расположенный в районе авиабазы Дэвис-Монтан в штате Аризона. Оставшиеся FIC-135C эксплуатировались в составе 7-й эскадрильи в качестве ВКП главнокомандующего объединенным стратегическим командованием (ОСК) вооруженных сил США. Здесь к марту 1999 года они и завершили свою службу, передав свои функции новым самолетам-Blffl Е-6В Mercury. В течение января 1998 — февраля 1999 гг. борта 62-3581, 62-3585, 63-8046, 63-8048, 63-8(552 и 63-8054 поступили на хранение в ЦОВАТ.
ЕС-135С 3-й эскадрильи ВКП 305-го заправочного крыла обеспечивали боевое дежурство запасного зонального ВКП САК восточной зоны (EASTAUXCP)r В дополнение к своей основной роли, зональный запасный ВКП восточной зоны обеспечивал каналы защищенной связи между основным командным центром САК, основным ВКП САК и командными центрами КНШ на востоке США.
3-я эскадрилья была расформирована 31 декабря 1975 года в связи с очередными организационно-штатными преобразованиями. Еще 1 января 1975 года управление 2-й воздушной армии было упразднено и на его месте было вновь образовано управление 8-й воздушной армии, в подчинение штаба которой перешли соединения и части бывшей 2-й ВА. В связи с расформированием 3-й эскадрильи ВКП, самолеты ЕС-135С из ее состава были переданы 2-й эскадрилье ВКП 55-го СтРАКр, дополнительной задачей которой стало обеспечение боевого дежурства запасного зонального ВКП САК восточной зоны. Вследствие этого запасный ВКП САК MIDAUXCP был упразднен.
