Большой вклад в развитие отечественных аппаратов высокого напряжения внес Г.Н. Александров.
6.4.3. АППАРАТЫ УПРАВЛЕНИЯ, РЕГУЛИРОВАНИЯ И АВТОМАТИКИ
Автоматические электромагнитные выключатели (автоматы). Этот вид ЭА находит основное применение в системах распределения электроэнергии. Автоматы предназначены для включения и выключения цепей постоянного и переменного тока на напряжения до 1000 В и автоматической защиты цепей от коротких замыканий и токов перегрузки.
Широкое практическое применение автоматических выключателей началось в 20-х годах, когда электроэнергию стали интенсивно использовать в промышленном производстве.
В 30-х годах была разработана серия отечественных универсальных автоматических выключателей типов А2000 — А2050 на токи от 200 до 1500 А.
Для защиты ртутных выпрямителей и генераторов постоянного тока А.И. Голубевым в 1936 г. была разработана оригинальная конструкция быстродействующего автомата типа ВАБ-2. В дальнейшем конструктивные решения А.И. Голубева были положены в основу серии быстродействующих выключателей, освоенной заводом «Уралэлектроаппарат». Основным направлением развития автоматов являлось совершенствование их защитных устройств, обеспечивающих срабатывание при заданных временных параметрах. В настоящее время в автоматах широко используются достижения современной электроники, в частности микропроцессорная техника.
Контакторы. Для автоматизации электропривода и управления распределением энергии по разным потребителям широко используются контакторы, которые являются одним из наиболее распространенных видов ЭА. Контакторы существенно отличаются от автоматов большим числом срабатываний за период эксплуатации, что обусловливает высокие требования к механической и электрической стойкости их контактной системы.

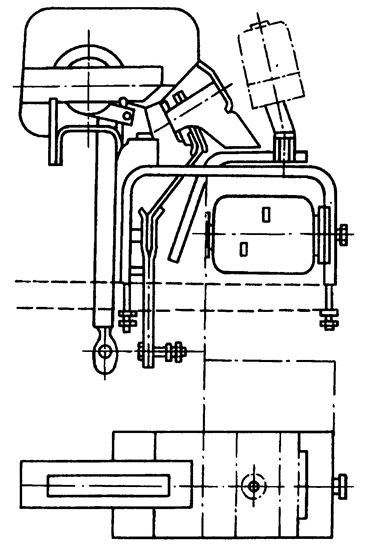

Первые контакторы начали выпускаться фирмами АЕГ и «Вестингауз» в начале XX века. Отечественная промышленность наладила серийный выпуск контакторов в 30-х годах (серии КП-900 и КТ). В послевоенный период на Чебоксарском электроаппаратном заводе были освоены серии КП-500 постоянного тока и КТП-500 переменного тока на токи от 50 до 100 А. Эти серии контакторов отличались высокими технико-экономическими характеристиками, в частности, их механическая износостойкость была доведена до 20 млн. включений за счет уменьшения вибраций контактов, сокращения времени горения дуги, улучшения магнитной системы и кинематики подвижных частей. Общий вид контактора серии КП-500 приведен на рис. 6.13.
Совершенствование контакторов происходило в направлении уменьшения их габаритов, повышения быстродействия и увеличения срока службы. Для повышения электрической износостойкости контактов были проведены работы по ограничению дугообразования в контакторе.
Один из способов реализации этого направления связан с синхронизацией процессов перехода тока через нуль и началом размыкания контактов. Подобные работы для выключателей высокого напряжения проводились в 50-х годах Г.И. Атабековым и Г.В. Буткевичем.
Теоретические основы физических явлений, связанных с восстановлением электрической прочности между контактами, успешно развивались И.С. Таевым [6.52], который внес большой вклад в развитие отечественных контакторов.
Развитие силовой полупроводниковой техники создало новую возможность для реализации методов ограничения дугообразования за счет интеграции силовых диодов и тиристоров с электромеханическими контактами. Первые образцы подобных отечественных аппаратов были разработаны в 60-х годах Г.В. Могилевским, А.Г. Сосковым и другими специалистами. Такие аппараты позволили существенно ограничить процесс дугообразования и улучшить технико-экономические показатели контакторов. Поскольку такие контакторы объединяют электромеханические и силовые полупроводниковые ключи, они получили название гибридных контакторов.
В 80-х годах достижения в области силовых электронных приборов активизировали работы в области гибридных аппаратов. В результате рядом
ведущих зарубежных фирм «Сименс», «Телемеханика» и «Мерлин Жерин» («Simens», «Telemecanique», «Merlin Gerin» и др.) создана широкая номенклатура высокоэффективных гибридных контакторов. Работы по их совершенствованию продолжаются.Аппараты регулирования. Первые отечественные регуляторы напряжения были реостатного типа и воздействовали на цепь возбуждения генераторов первых в России электростанций. Реостатные регуляторы выпускались заводами «Электросила», «Динамо» с 1917 по 1928 г.
В 30-х годах в электротехнике получили широкое применение угольные регуляторы для генераторов и двигателей. Принцип действия таких регуляторов был основан на изменении сопротивления угольного столба, включенного в обмотку возбуждения, под воздействием давления, создаваемого электромагнитом.
В развитие теории автоматического регулирования большой вклад внесли русские ученые И.А. Вышнеградский, М.А. Ляпунов. В 30-х годах начинают развиваться частотные методы анализа в работах X. Найквиста (1932 г.), А.В. Михайлова (1938 г.) и других ученых. Особенно следует отметить работы в этой области акад. B.C. Кулебакина.
В этот же период стали применяться магнитные усилители (МУ). Принцип действия МУ основан на изменении индуктивности сопротивления дросселей насыщения при подмагничивании их магнитопроводов постоянным магнитным потоком, создаваемым обычно током управления.
В начале XX в. были созданы первые дроссели насыщения, управляемые путем подмагничивания постоянным током. Эти дроссели были усовершенствованы В.П. Вологдиным и Н.Д. Папалекси. Дальнейшее развитие теории магнитных усилителей связано с именами отечественных ученых Р.А. Липмана, Е.Л. Львова, И.Б. Негневицкого, М.А. Розенблата, Л.В. Шопена и др.
Большой вклад в создание общей теории магнитных цепей сделан В.И. Коваленковым. Методы расчета электромагнитных механизмов в разное время успешно разрабатывались отечественными учеными РЛ. Ароновым, А.Я. Буйловым, Б.К. Булем, Б.С. Сотсковым, Ф.А. Ступелем.
Магнитные усилители постоянно совершенствовались и успешно использовались для различных целей, особенно в системах автоматического регулирования. Но с конца 60-х годов создание мощных полупроводниковых приборов существенно ограничило их развитие. Однако в 80-е годы разработчики регуляторов вновь начали проявлять к ним интерес благодаря их стойкости к различным возмущающим воздействиям. Работы в этом направлении происходили на основе применения в цепях повышенной частоты, где возможности МУ проявляются наиболее ярко.
Принципиально новые возможности и перспектива для развития эффективных регуляторов различного назначения были созданы в результате совершенствования электронных технологий.
Создание в конце 80-х годов силовых полностью управляемых полупроводниковых приборов на токи свыше 1 кА и напряжение 1 кВ позволило создавать импульсные регуляторы большой мощности. При этом стало возможным высокое качество управления посредством микропроцессорных устройств.
На основе соединения в едином конструктивном модуле силовых электронных приборов и микроэлектронных устройств родились новые виды аппаратов, получивших название «интеллектуальных». Такие аппараты открыли новые перспективы развития в различных областях техники, в частности электропривода, светотехники и др.
В новый этап совершенствования отечественных электрических аппаратов управления на основе силовой электроники большой вклад внесли работы, проводимые с начала 90-х в МЭИ под руководством Ю.К. Розанова.

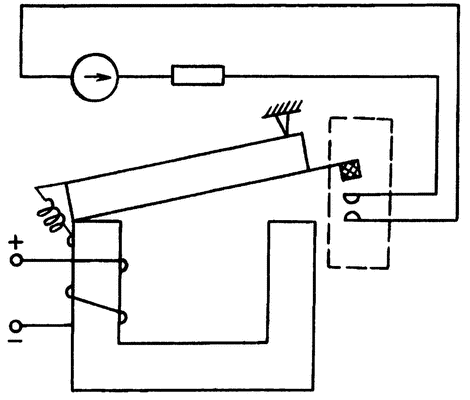

Реле. В классе ЭА автоматики и зашиты наиболее распространенным видом являются реле. Первые реле были созданы и нашли практическое применение в конце XIX в. Причем наиболее широкое применение первые реле находили в системах телефонной и телеграфной связи.
