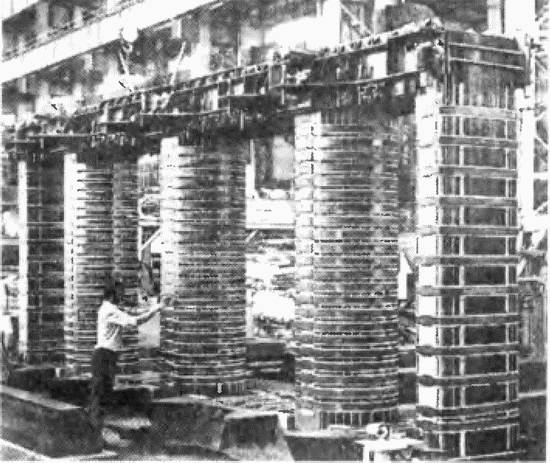

В 1975 г. созданы первые образцы трансформаторного оборудования для линий электропередачи постоянного тока ±750 кВ, что явилось результатом целого комплекса научно-исследовательских, опытно-конструкторских и технологических работ в области электрической изоляции, электромагнитных и тепловых нагрузок. Проведение исследований и испытаний
В 70–80-х годах создана серия быстродействующих переключающих устройств для трансформаторов с регулированием напряжения под нагрузкой с активными токоограничивающими сопротивлениями на напряжение 330 кВ и токи до 2000 А. В эти же годы проводились испытания трансформаторов с контактно-тиристорным переключающим устройством, а также исследования по созданию бесконтактных переключающих устройств.
В 1989 г. в Запорожье изготовлен и испытан сверхмощный блочный трансформатор типа ТНЦ-1000000/220 для Нижневартовской ГРЭС, спроектированный с учетом работы в холодном климате (специальное покрытие на баке, который выполнен из морозостойкого материала).
Результаты тепловых испытаний, комплекс технологических усовершенствований, новые способы изготовления изоляционных деталей из электрокартона позволили сократить размеры изоляционных промежутков, что дало возможность существенно повысить коэффициент заполнения обмоток в окне магнитопровода; разработка оптимальных схем шихтовки магнитопроводов и конструкции их крепления дала возможность снизить потери холостого хода на 15–20%.
Глубокие исследования электромагнитных явлений в трансформаторах и реакторах позволили разработать надежные методы расчета и снижения добавочных потерь от магнитных полей рассеяния, исключать местные перегревы в элементах конструкции и повысить эксплуатационную надежность. В 70–80-х годах внесен большой вклад в достижение динамической стойкости мощных трансформаторов, что является одной из самых актуальных проблем современного трансформаторостроения; усовершенствованы методы расчета прочности и устойчивости обмоток, внедрен ряд технологических и конструктивных мер, обеспечивших повышение стойкости трансформаторов к воздействию усилий при коротких замыканиях в эксплуатации.
Постоянное повышение технического уровня силовых трансформаторов достигнуто за счет применения трансформаторной стали с улучшенными характеристиками; внедрения транспонированных и многожильных проводов, что упрощает и ускоряет намотку обмоток при одновременном снижении добавочных потерь в них: внедрения новых марок трансформаторных масел с улучшенной стабильностью и повышенным сроком службы и целого ряда других научно-технических решений.

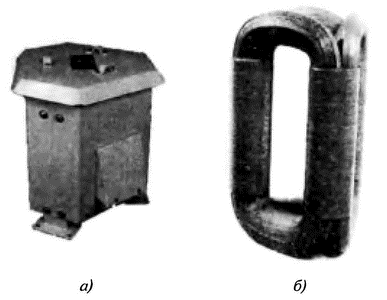

На основе комплексной разработки конструкции, технологических процессов и специального оборудования разработана серия трансформаторов I, II габаритов (до 1000 кВ•А) с пространственной конструкцией магнитопровода и использованием электротехнической фольги и ленты для обмоток (рис 6.30.).
Необходимое для современной энергетики преобразование переменного тока в постоянный наиболее целесообразно производить с помощью статических преобразовательных агрегатов, в состав которых входит трансформаторное оборудование: силовые преобразовательные трансформаторы, уравнительные и токоограничивающие реакторы, дроссели насыщения и др. Основными потребителями преобразовательных

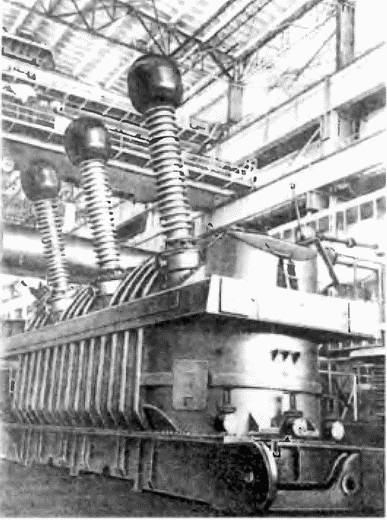

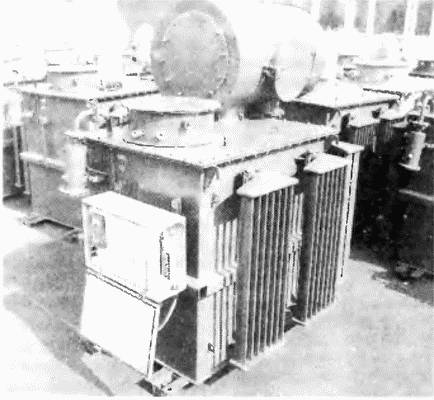

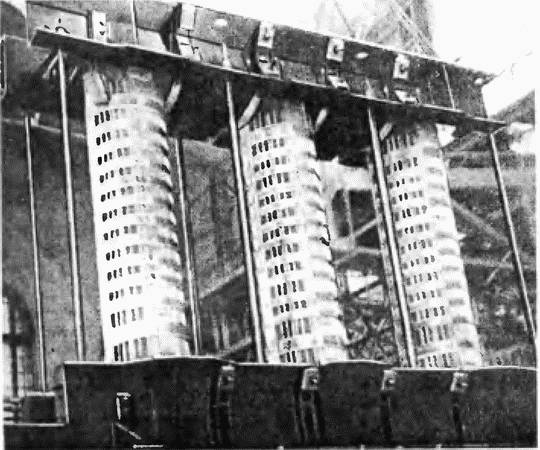

установок являются электролизные производства в цветной металлургии и химической промышленности, тиристорный электропривод прокатных станов в черной металлургии; электрифицированный транспорт; электротермия и т.д. Преобразовательные установки (рис.6.31) широко внедряются в современные технологические процессы (плазмотронная и электронно-лучевая плавка, электрохимическая обработка металлов и др.). Для этих целей разработаны, в частности, трансформаторы типа ТЦНП-40000/10 на ток 50 кА и напряжение 850 В для химической промышленности; ТЦНП-80000/20 на ток 63 кА и напряжение 850 В для цветной металлургии, сухие трансформаторы типа ТСЗП мощностью до 1600 кВ•А для метрополитена.Освоены и серийно выпускаются специальные трансформаторы, предназначенные для питания электропечей различного назначения: дуговых сталеплавильных, руднотермических, индукционных плавильных, печей электрошлакового переплава, по выплавке корунда и т.д. (рис. 6.32).
Несмотря на сложности, связанные с распадом в 1991 г. СССР, трансформаторостроение России продолжает развиваться, обеспечивая потребности энергетики. Наиболее важными направлениями дальнейших исследований являются: рост номинальных мощностей и напряжений; уменьшение потерь энергии в силовых трансформаторах; уменьшение их размеров и массы; повышение надежности; динамическая стойкость обмоток при коротких замыканиях. Решение этих проблем потребует преодоления значительных трудностей, связанных с ограничениями по габаритам и массе при транспортировке трансформаторов предельных мощностей, изучения и освоения материалов, способных заменить традиционно используемые в трансформа-торостроении. Поэтому уже в настоящее время разрабатываются железнодорожные транспортеры повышенной грузоподъемности; рассматриваются возможности перевозки трансформаторов водным путем, что снимет ограничения по габаритам и массе.
Большое внимание уделяется перспективам улучшения электромагнитных характеристик электротехнических сталей и повышению уровня автоматизации производства магнитопроводов, включая дальнейшее внедрение витых пространственных магнитопроводов.
Дальнейшее увеличение единичных мощностей силовых трансформаторов может быть достигнуто при использовании сверхпроводниковой технологии, исследования которой ведутся уже длительное время; перспективными являются также интенсивные исследования по созданию трансформаторов с газоиспарительной системой изоляции и охлаждения.
В последнее время получил развитие новый класс магнитных материалов — аморфные сплавы, которые по оценкам специалистов могут снизить потери энергии в сердечниках до 70%. Значительное снижение потерь холостого хода при применении сталей требует расширения исследований с целью получения материала с нужными параметрами, а также разработки технологии изготовления магнитопроводов из них.
6.6. ЭЛЕКТРИЧЕСКИЙ ПРИВОД
6.6.1. РАННИЙ ПЕРИОД РАЗВИТИЯ ЭЛЕКТРОПРИВОДА
История развития электрического привода, являющегося целенаправленным органичным сочетанием электрических машин, аппаратов, преобразователей и устройств управления, неразрывно обусловлена образующими электропривод компонентами. Вместе с тем электропривод, как система, осуществляющая управляемое электромеханическое преобразование энергии, имеет свою собственную историю.
Начало развития электропривода было положено созданием в первой половине XIX в. работоспособных образцов электрического двигателя. Первое практическое использование электродвигателя постоянного тока, оснащенного другими характерными элементами электропривода: механической передачей, органами управления и т.п. и обеспечивавшего движение катера вверх по р. Неве, относят к 1834–1838 гг. и связывают с именем акад. Б.С. Якоби. Эта работа получила широкую мировую известность, однако несовершенство технических средств и, главным образом, источника питания — гальванической батареи, не позволило блестящему изобретению Б.С. Якоби и работам его последователей получить широкое практическое применение.
