Увеличение производства электроэнергии в конце XIX в. позволило создавать крупные электропечи сопротивления.

В 1886–1888 гг. братья Коулесс создали печь прямого нагрева для получения алюминия из глинозема (одновременно с расплавлением шел электролиз). Ток проходил между электродами через слой шихты (мощность 300 кВт, напряжение 60 В, ток до 6000 А). В те же годы П.Л.Т. Эру изготовил печь для получения алюминиевой бронзы с проводящим тиглем и электродом сверху. Сначала расплавлялась медь, затем загружался глинозем, и шел электролиз. Ток протекал от электрода к корпусу (угольная футеровка) через шихту. Одновременно Ч.М. Холл создал подобную печь. Эти печи существенно снизили стоимость получения алюминия.

В. Борхерс (Германия, 1891 г.) создал опытную печь для восстановления оксидов с угольным нагревателем.

Е.А. Ачесон (США, 1892 г.) получил патент на печь для нагрева смеси песка, кокса и других материалов. При нагреве эта смесь превращается в огнеупор — карборунд (карбид кремния). При мощности печи 746 кВт за 36 ч получено 3150 кг карборунда. Такая же конструкция печи использована этим же ученым для получения графита из угля.

B. Нернст (Германия, 1901 г.) разработал лабораторную печь в виде алундовой трубы с намотанным на нее проволочным нагревателем из иридиевой платины мощностью 2,5 кВт с температурой 1450 °С. Эта печь была изготовлена фирмой «Хереус» (Германия), которая затем стала выпускать широкую номенклатуру подобных печей с муфелем и нагревателями из платиновой фольги.

В 1904 г. Эгли (Германия) изобрел простой способ получения изделий любой формы из силита (карбида кремния) — материала для нагревателей.

B.C. Арсем (США, 1906 г.) создал вакуумную плавильную печь с температурой 2000 °С с графитовым нагревателем. Фирма «Дженерал электрик» стала изготавливать с 1912 г. такие печи мощностью 15–60 кВт.

C. Аббот (США, 1921 г.) получил патент на конструкцию и технологию производства теплоэлектронагревателей (ТЭНов) (фирма «Дженерал электрик», начало работ 1913 г.)

Простота и большое число возможных конструктивных вариантов реализации резистивного нагрева содействовали широкому применению резистивных установок.

Промышленные печи сопротивления. В 1901 г. В.П. Ижевский изготовил первую в мире плавильную электропечь сопротивления (рис. 7.1). В качестве нагревателя использована разогретая магнезитовая или динасовая футеровка. В конструкции применены технически интересные решения (стальной кожух в виде барабана, установленный на катках, вращение печи, подвод тока через коллектор), которые позднее использовались при создании печей. Опытная печь была установлена в Киевском политехническом институте, а промышленная печь емкостью 100 кг для плавки цветных металлов была пущена на заводе в г. Екатеринославе.

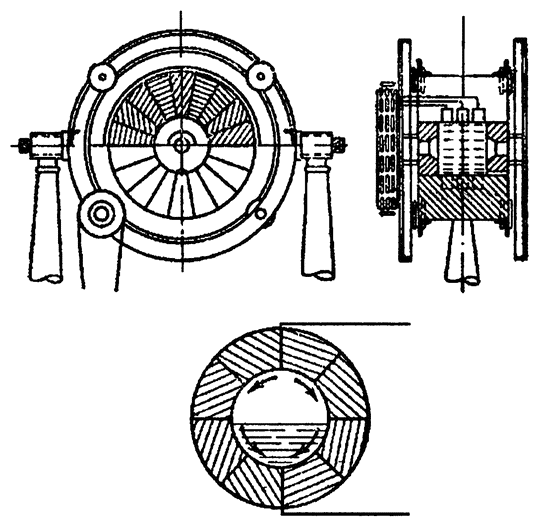

^{Рис. 7.1. Трехфазная вращающаяся печь сопротивления В.П. Ижевского для плавки цветных металлов}

До 1917 г. в России был создан целый ряд печей резистивного нагрева:

электрическая соляная ванна для закалки инструмента (Стабинский, 1907 г.);

корытообразная печь прямого нагрева для выплавки металлов из руд (А. Н. Лодыгин, 1908 г.);

крупная печь сопротивления для нагрева стальных снарядов перед закалкой (Королев, 1913–1914 гг.);

печи сопротивления с угольными стержневыми нагревателями для плавки стали (С.С. Штейнберг и А. Ф. Грамолин, 1915 г.). Эти печи (рис. 7.2) делались емкостью 100–1000 кг и успешно работали в годы первой мировой войны на ряде уральских заводов.

В США промышленные печи сопротивления были созданы фирмой «Дженерал электрик» в 1917 г. В этих печах были применены нихромовые нагреватели. Уже к 1920 г. на автозаводах США применялись печи сопротивления различных конструкций: камерные, шахтные, с выдвижным подом, колпаковые, карусельные, конвейерные и др. При этом использовались наработки, сделанные при создании пламенных печей.

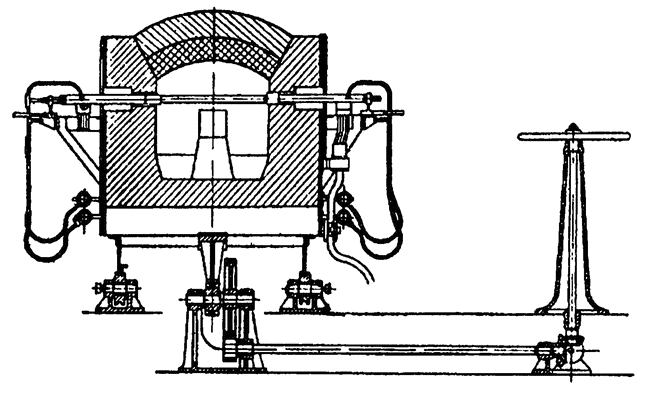

^{Рис. 7.2. Печь С.С. Штейнберга и А.Ф. Грамолина с угольными нагревателями для плавки стали}

Развитие установок резистивного нагрева в Европе отстало от развития аналогичных установок в США на несколько лет. Например, в Германии в 1924 г. эксплуатировались лишь несколько печей для нагрева металлов. Однако к 1932 г. там работали уже несколько сотен печей для термообработки металлов.

В СССР производство электропечей сопротивления (ЭПС) было налажено в 1928–1930 гг. на заводе «Электрик» в Ленинграде (до этого печи закупались за границей). В 1931 г. там серийно выпускались камерные печи с нихромовыми нагревателями.

Московский электрозавод в 1933 г. изготовил плавильную ЭПС для алюминиевых сплавов. С 1934 г. печи сопротивления стали производиться на заводе «Меткой», позднее переименованном в Московский завод электротермического оборудования (МосЗЭТО). Завод «Электрик» освоил выпуск толкательных печей (1935г.), а завод «Уралэлектромашина» — ЭПС шахтные и с шагающим подом для термообработки тонких труб из спецсплавов (1937 г.). С 1950 г. МосЗЭТО серийно стал выпускать конвейерные печи.

Значительный вклад в разработку и внедрение ЭПС внесло ОКБ «Электропечь», позднее преобразованное во ВНИИ электротермического оборудования (ВНИИЭТО), директором которого стал А.П. Альтгаузен:

40–50-е годы — созданы вакуумные ЭПС для термообработки реакционно-активных металлов и сплавов с температурой 900–1200 °С;

1953 г. — на Первом государственном подшипниковом заводе (ГПЗ-1) в Москве введен в эксплуатацию автоматический цех АЦ-1 с ЭПС по производству подшипников;

1963 г. — на ГПЗ-1 введен цех АЦ-2, а через 2 года АЦ-3 с линиями ЭПС различных типов (конвейерных, роликовых и с пульсирующим подом);

50–60-е годы — созданы высоковакуумные печи с нагревателями из вольфрама, молибдена и тантала с температурой до 2500 °С;

1966–1968 гг. — осуществлены пуск рольганговой печи сопротивления длиной 100 м для отжига труб в г. Северске, ввод в эксплуатацию печи в г. Лыткарино Московской области для ситаллизации и отжига астродиска диаметром 6 м (использован в крупнейшем телескопе) и пуск печи для вакуумной (светлой) закалки;

1970 г. — пуск толкательного агрегата для газовой цементации в г. Заволжье;

1978 г. — пуск первой печи для вакуумной закалки наГПЗ-1.

Значительный вклад в разработку методов расчета электрических печей сопротивления в 50-х годах внесли А.Д. Свенчанский и другие сотрудники кафедры электротермических установок Московского энергетического института (МЭИ).

К концу 80-х годов электрические печи сопротивления как по численности, так и по суммарной мощности занимают первое место среди электротермических установок различных видов.

В нашей стране, например, выпускалось электропечей сопротивления только периодического действия более 100 типоразмеров и модификаций с единичными мощностями от десятков до сотен киловатт. В эксплуатации находились десятки тысяч таких печей суммарной мощностью несколько миллионов киловатт.

Основными направлениями развития ЭПС явились разработки печей с контролируемой атмосферой, вакуумных и прецизионных, а также систем микропроцессорного управления для них. В этой области в 80-х годах большую работу проводил ВНИИЭТО, которым с 1972 по 1987 г. руководил А.С. Бородачев.
