История географических карт

Джентльмен-топограф в XVI в. путешествовал соответственно. Пока топограф с помощником зарисовывали дорогу и окрестности, ориентируясь при помощи портативного компаса, специальный счетчик подсчитывал число оборотов колеса кареты

Жозеф Никола провел в России почти двадцать два года, после чего вернулся во Францию. Он привез с собой сотни сухопутных и морских карт и море научных записей, своих и брата. Это была бесценная коллекция – первое в Европе достоверное описание одной из самых труднодоступных частей света, района, о котором в Европе почти ничего не знали. Делиль предложил свой архив Франции, и Людовик XV сразу же приобрел его для хранения в Морском архиве. Сам Делиль получил должность хранителя архива с окладом в 8000 франков.

Затеянная французскими учеными и исследователями реформа географии пришлась правительству по вкусу, но этого было мало. Нужна была карта Франции. Несмотря на то что Королевская академия наук была основана для развития географии и картографии в целом, Кольбер считал отсутствие адекватной карты королевства национальным позором. Рачительному секретарю, отвечавшему за внутренние дела, точная крупномасштабная карта была совершенно необходима, причем равно необходима и в мирное время, и во время войны. Кольберу и самому приходилось нелегко. Он должен был одновременно восстанавливать истощенные ресурсы Франции и удовлетворять ненасытную страсть Людовика XIV к строительству и завоеваниям.

Кольбер всегда нуждался в деньгах и мужественно сражался за отыскание новых источников доходов, которые смогли бы сдержать растущие долги. Он вынужден был многим пожертвовать ради того, чтобы поддерживать блеск Версаля. Он пытался против воли городских советов и буржуазии, боявшейся всего нового, ввести во Франции новые отрасли промышленности. При этом народ, как всегда, относился к власти с подозрением. Все французы были уверены, что страстное желание Кольбера добиться процветания Франции – всего лишь средство сделать Людовика XIV и государство более могущественными. Кольбер призывал к объединению усилий и в то же время держал частную инициативу в узде и под подозрением. В результате Франция представляла собой как бы Европу в миниатюре. Она пестрела провинциальными таможнями, бессмысленными пошлинами, всевозможными местными системами мер и весов и множеством других конкретных проявлений разобщенности и независимости. Кольбер пытался проломить эту стену традиций, безразличия, гражданского неповиновения и самодовольства и улучшить внутреннее положение страны – и при всем при том не имел даже ее карты.

Кольбер раз за разом мысленно осматривал свою страну в поисках не получивших еще развития ресурсов, способных оживить торговлю. Он объявил Марсель и Дюнкерк свободными портами. Его волей был сооружен впечатляющий Канал-дю-Миди через всю Францию. Он понимал, что Франции нужно больше каналов, дорог, новых мостов и дамб, но ни один человек не мог сказать, где нужно их строить, поскольку никто не знал истинной топографии страны. Невозможно строить дороги, ничего не зная о расстояниях и направлениях между городами и селениями. Вся экономическая программа Кольбера, да и его политическая карьера тоже, зависела от карты, которой не было. Более того, никому из географов еще не удалось разработать такого метода проведения топографической съемки, который удовлетворял бы жестким требованиям Кольбера.

В 1663 г., через три года после первого заседания Королевской академии, Кольбер сделал первый шаг к картированию Франции. Он направил полевым комиссарам провинций «Инструкцию», в которой распорядился тщательно проверить имеющиеся карты провинций на предмет правильности и точности. Если карты не точны или их нет вовсе, следует пригласить квалифицированных топографов и составить новые карты – немедленно и без проволочек. Если на месте трудно найти знающих людей, то его величество прикажет своему штатному географу Никола Сансону направить в провинцию специально обученных специалистов для проведения топографической съемки. Директива Кольбера вызвала в провинциях только недовольное ворчанье; несмотря на все усилия Сансона, карты с мест не приходили.

Людовик не собирался откладывать свои военные планы только из-за отсутствия хороших карт. В 1667 г. он начал свою первую кампанию с целью расширения границ Франции. Так называемую «деволюционную войну», в которой Людовик от имени своей жены Марии Терезии претендовал на Фландрию, вел военный министр Мишель ле Телье маркиз де Лувуа. Он организовал и снарядил французскую армию, несмотря на протесты Кольбера и его постоянные жалобы на недостаток средств. Тюренн завоевал Фландрию меньше чем за три месяца. Англия, Соединенные провинции и Швеция в январе 1668 г. заключили в Гааге тройственный союз с целью предотвратить оккупацию Нидерландов, однако Людовик при подписании договора в Э-ла-Шапель сумел оставить Фландрию за собой. Людовик стремился устранить Нидерланды как финансовую угрозу и военную державу, а затем присоединить к Французской Фландрии остальную католическую часть Нидерландов, причитавшуюся ему по тайному соглашению. Кольбер доставал деньги, Лувуа занимался армией, а де Лионн заботился о том, чтобы другие державы смотрели сквозь пальцы на результаты этих действий. Тем временем собственную программу Кольбера более или менее отодвинули в сторону – все, кроме него самого и его ученых.

Проблема картирования Франции обсуждалась на первом же заседании академии, и в мае 1668 г. перед достойным собранием предстал Пьер де Каркави, королевский библиотекарь и представитель Кольбера, с посланием. Месье Кольбер выражал желание, чтобы члены академии без промедления направили свои усилия на составление более точной карты Франции, чем те, что имелись на тот момент в наличии. Он желал также, чтобы члены академии сами назвали метод, с помощью которого эта цель должна быть достигнута. Академия решила вынести этот вопрос на следующее заседание; следовало посоветоваться с самыми знающими географами, поэтому на заседание 30 мая, в среду, пригласили месье Сансона. На втором заседании состоялась продолжительная дискуссия по этому вопросу; выслушав Сансона, академики решили провести пробную топографическую съемку Парижа и окрестностей, чтобы опробовать несколько предложенных методов и установить точность имеющихся приборов.

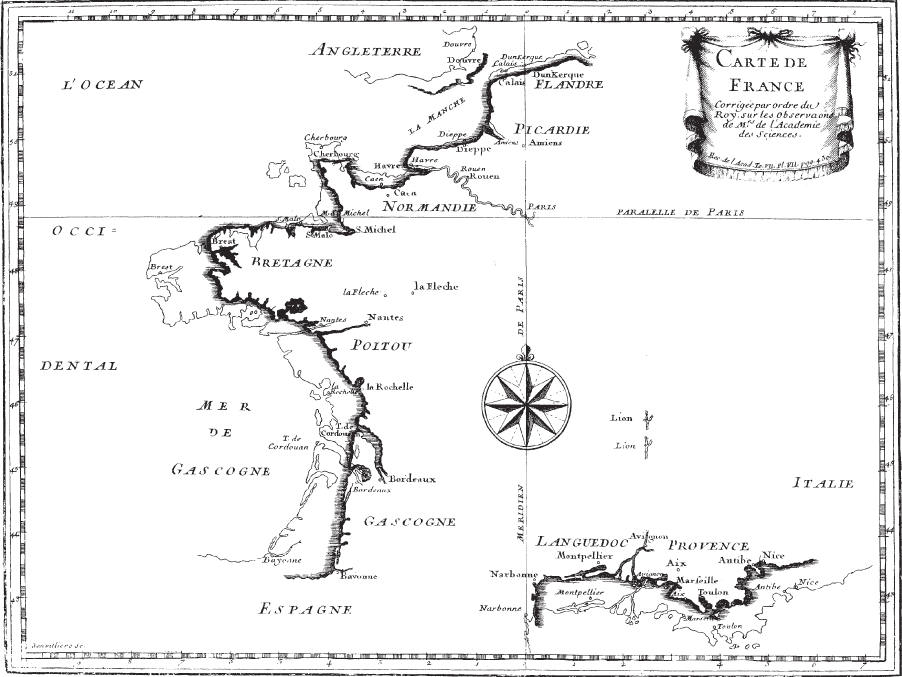

Результатом заново проведенной под руководством Кассини и Пикара топографической съемки Франции стал этот переработанный контур (штрихованный)

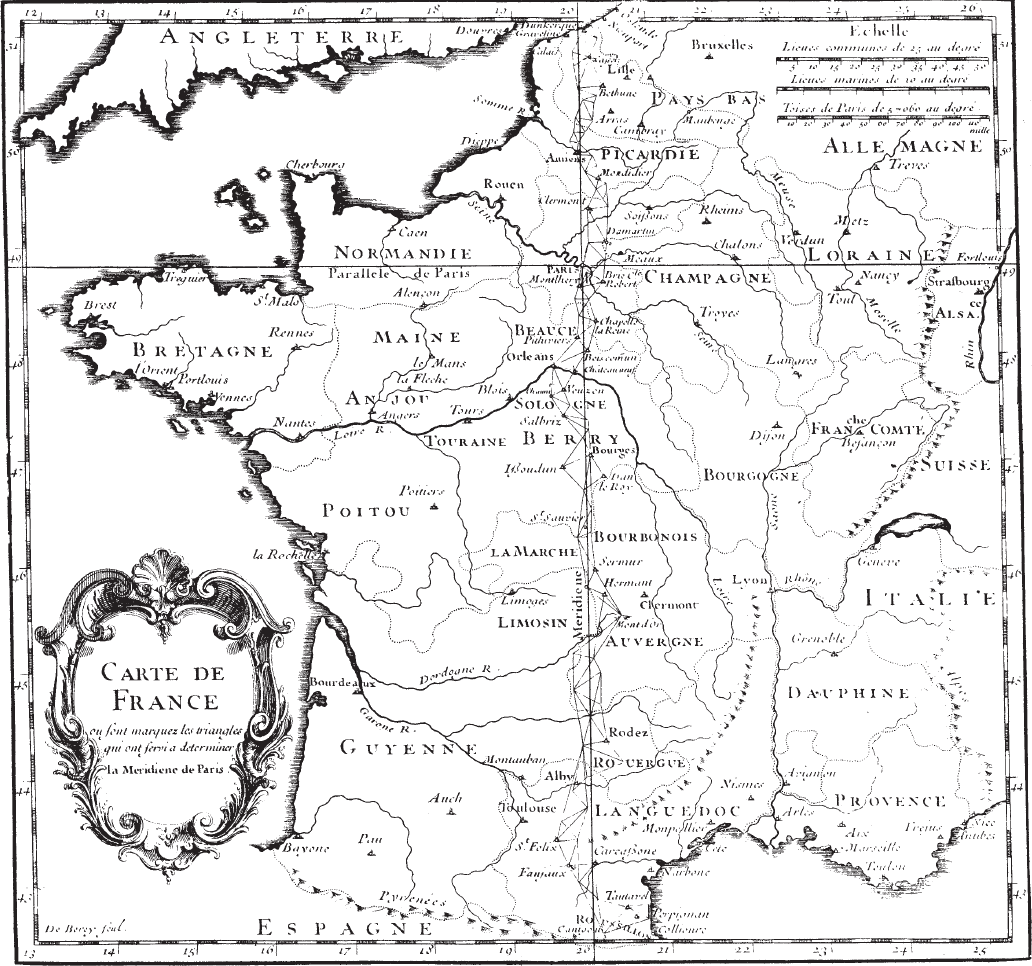

Триангуляция во Франции

Меридиональная линия Пикара

В июне 1668 г. имело место еще одно заседание академии в Королевской библиотеке. Месье де Каркави сообщил, что после предыдущей встречи достойного собрания некий Давид дю Вивье предложил свои услуги для проведения топографической съемки Парижа. Дю Вивье пригласили на заседание и расспросили; он развернул перед присутствующими одну из своих карт, чтобы показать, на что он способен. Очевидно, он произвел на академиков благоприятное впечатление, поскольку тут же было принято решение и Вивье поручили провести пробную съемку под непосредственным руководством аббата Жана Пикара и Жиля Персонна де Роберваля, изобретателя и математика. Пикар внимательно наблюдал за работой топографа. В июле 1669 г. он доложил об инспекторской поездке в Марей-ан-Франс. Целью проверки, в которой участвовал также Жан Доминик Кассини, было выяснить, как Вивье измеряет эффективные углы. Обнаружилось, что квадранты, которыми пользуется Вивье, неточны и не позволяют измерять углы с точностью лучше чем в несколько угловых минут. Пикар распорядился, чтобы алидады на квадрантах заменили на зрительные трубы с филярными микрометрами. После этого Вивье продолжил съемку окрестностей Парижа, а Пикар повел свой меридиан на север от города для определения длины градуса.

Линия Пикара, протянувшаяся на 32 лиги с юга на север от Сурдона до Мальвуазины, должна была точно вписаться в результаты предварительной съемки (нивелирования), которую проводил Вивье. Сначала на дороге из Парижа в Фонтенбло была проведена и тщательно вымерена базовая линия от мельницы Вильжюиф до флагштока в Жювизи. С этой базы Пикар начал строить в северном направлении серию громадных треугольников. Триангуляционные работы были продолжены летом 1669 г.; летом 1670 г. построение линии меридиана завершилось. За это время Пикар и его помощники дали Вивье целую серию точно измеренных углов в окрестностях Парижа. Сама линия, вместе с серией прилегающих к ней с обеих сторон треугольников, не только помогла определить размеры Земли, но и стала началом точной топографической съемки Франции. Операция в целом продемонстрировала, к удовлетворению Пикара, полезность независимого проведения двух операций, необходимых для картирования: построения ряда треугольников и топографической съемки местности. Позже в целесообразности этого метода убедились картографы всех стран, и он получил всеобщее признание.

Карту Вивье начали гравировать в 1671 г. Работу эту выполнил Ф. Делапуант, и продолжалась она почти семь лет. В конце концов карта была издана под заголовком «Частная карта окрестностей Парижа. Трудами господ из Королевской академии наук. В год 1674. Выгравирована Ф. Делапуантом в год 1678» (Carte Particuliere des environs de Paris. Par Messrs. de I'Academie Royale des Sciences. En l'Annee 1674. Gravee par F. de la Pointe en l'an 1678). Карта печаталась на девяти листах размером 45 на 41 сантиметр каждый. Масштаб карты составлял 1:86 400, или одна линия на сто туазов. Карта охватывала территорию от Манта до Ла-Ферте-су-Жуар и от Пон-Сен-Максанс до Милли-ан-Гатинэ. Экспериментальными были не только методы проведения топографической съемки местности, но и методы изготовления самой карты; там тоже отрабатывалась методика и техника. Так, например, вместо традиционных «кротовых нор», которыми горы и холмы изображали еще со времен Птолемея, Делапуант опробовал здесь новую систему. Он использовал для обозначения границ суши короткие черточки, или «штриховку». В дальнейшем штрихи на картах приобрели несколько иной характер и более определенный смысл; от них берут начало современные горизонтали. Горизонтали (точнее, изобаты) в современном смысле слова первым использовал на морской карте Мерведе в 1728 г. француз М.С. Крюкир, и в 1737 г. другой француз, Филипп Буаш, на морской карте Ла-Манша.

Пока карту Вивье переносили на печатные формы, Пикар с коллегами строил планы расширения границ парижской съемки. Кольбер всецело поддерживал их и передавал академии те деньги, которые ему удавалось извлекать из королевских сундуков, не вызывая беспокойства. Однако делать это было нелегко. В июне 1672 г. Людовик XIV перешел через Рейн; Соединенные провинции, на стороне которых выступили Бранденбург и Испания, были оккупированы за несколько дней. Победный марш Конде и Тюренна остановили только разрушенные дамбы Мёйдена. Штатгальтер Вильгельм Оранский призвал граждан к сопротивлению до конца. В этих обстоятельствах на проведение широкомасштабных работ по картированию страны надеяться не приходилось, но тем не менее академия делала что могла. Ее деятельность в основном ограничивалась проведением наблюдений в отдельных точках по всему королевству – там, где широта и долгота не были еще точно известны. Если король ничего не планировал для картирования страны, то у астрономов определенный план был. Не важно, куда и с какой целью отправлялись ученые, – они всюду брали с собой инструменты, а где возможно, и маятниковые часы, и сверяли полученную информацию с наилучшими имеющимися картами. Практически каждый такой опыт позволял внести ценные поправки.
