Из истории культуры древней Руси

Здесь для нас особенно интересно то, что главными инструментами архитектора, необходимыми ему для создания «очертания», являются деревянные мерила (описанные во множественном числе) по 4 локтя в каждом. Обращение к древнерусской метрологии показывает полную достоверность сообщений «Сказания»: во-первых, в древней Руси применялось одновременно несколько видов саженей, а во-вторых, каждая сажень подразделялась именно на 4 локтя; такое деление просуществовало до XVI в.

Очевидно, волшебный архитектор Китоврас был наделен автором сказания реальными принадлежностями русского зодчего в виде изготовленных из дерева саженей, подразделенных на 4 локтя.

Эти два упоминания в литературе XII–XIII вв. о начальной стадии постройки зданий — в Патерике и в «Сказании о Соломоне и Китоврасе» — одинаково говорят о значении установленных мер, их портативных эталонов и самого процесса размеривания «очертания» храма на выровненной «долине».

Все это заставляет нас с особым вниманием отнестись к вопросу о древнерусских мерах длины и их применению в архитектуре; это поможет раскрыть методы работы древних архитекторов. Некоторых зодчих мы знаем по именам, сохраненным летописями.

Единственное изображение, которое предположительно связывают с русским архитектором Петром, известным по летописи, обнаружено в башне Антоньева монастыря в Новгороде.

В 1949 г. мною была сделана попытка пересмотра русской средневековой метрологии в целях использования мер длины при анализе архитектурных сооружений [129] .

Основные выводы таковы:

1. В древней Руси с XI по XVII в. существовало семь видов саженей и локтей, бытовавших одновременно.

129

Рыбаков Б.А. Русские системы мер длины XI–XV вв. — СЭ, 1949, № 1. Поводом к этой работе послужило открытие в Чернигове в 1946 г. части фундаментов Благовещенского собора 1186 г. Приложение метрологического анализа и использование аналогий позволили дать реконструкцию всего плана этого замечательного здания. (Рыбаков Б.О. Благовiщенська церква у Чернiгов 1186 р. за даними розкопок. — Архiтектурнi пам’ятники. Київ, 1950, рис. 63). Продолжение работ по исследованию фундаментов в 1947 г. полностью подтвердило первоначальную реконструкцию. (Там же, рис. 59).

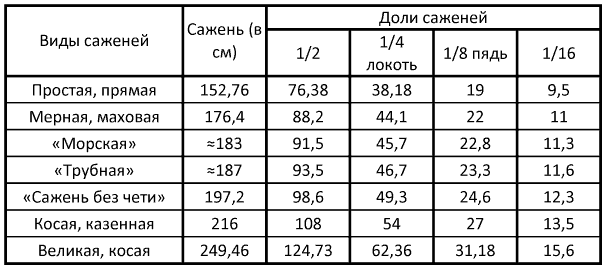

Наблюдения над русской метрологией показали, что очень мелких и дробных делений в древней Руси не применяли, а использовали многообразие мер, применяя, скажем, «локти» и «пяди» разных систем. Древнерусские меры длины могут быть сведены в следующую таблицу:

2. Известен ряд случаев, когда одно и то же лицо производило измерение одного и того же объекта одновременно разными видами саженей.

Так, при ремонте Софийского собора в Новгороде в XVII в. измерения велись двумя видами саженей: «А внутри главы кругом, где окна — 12 сажен (до 152 см. — Б.Р.), а от спасова образа ото лбу до моста церковного — 15 сажен мерных (по 176 см. — Б.Р.)»

При постройке засечной черты в 1638 г. «валили вал в ширину 25 сажен косых, а простых 40 сажен» [130] .

Анализ архитектурных памятников XI–XV вв. позволил утверждать, что древнерусские зодчие широко применяли одновременное пользование двумя или даже тремя видами саженей [131] .

3. Непонятное для нас одновременное пользование разными мерами длины объясняется заложенными в этих мерах при их создании строгими геометрическими соотношениями.

130

Другие примеры см.: Рыбаков Б.А. Русские системы мер…, с. 72, 74, 78.

131

Там же, с. 82–84.

Геометрическая сопряженность древнерусских саженей особенно ясна в наименовании «прямой» и «косой» сажени. Оказалось, что прямая сажень есть сторона квадрата, а косая — его диагональ (216 = 152,7 ?2). Такое же соотношение существует между «мерной» и «великой» (косой) саженями: 249,4 = 176,4 ?2 (рис. 11).

«Сажень без чети» оказалась искусственно созданной мерой, являвшейся диагональю половины квадрата, сторона которого равна мерной сажени [132] .

<

132

Проверка выдвинутых мною принципов геометрической соподчиненности мер и одновременного употребления разных мер при постройке одного здания, произведенная В.Л. Ворониной на примере архитектуры Средней Азии, показала их правильность. Воронина В.Л. К вопросу о древней метрологии Средней Азии. — КСИИМК, XXXIX, 1951, с. 66.

image l:href="#"/>

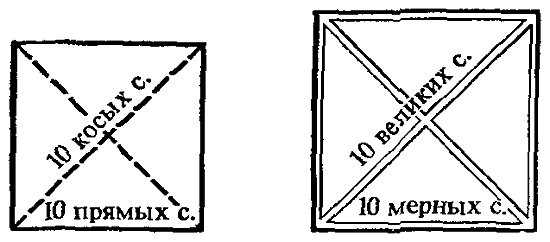

Рис. 11. Геометрические свойства русских саженей.

4. Графическим выражением двух систем мер длины (одной, основанной на «простой» сажени, и другой, основанной на «мерной» сажени) являются хорошо известные по древним изображениям «вавилоны», представляющие собой систему вписанных квадратов. Наименование «вавилоны» взято из русских источников XVII в. (рис. 12, 13).

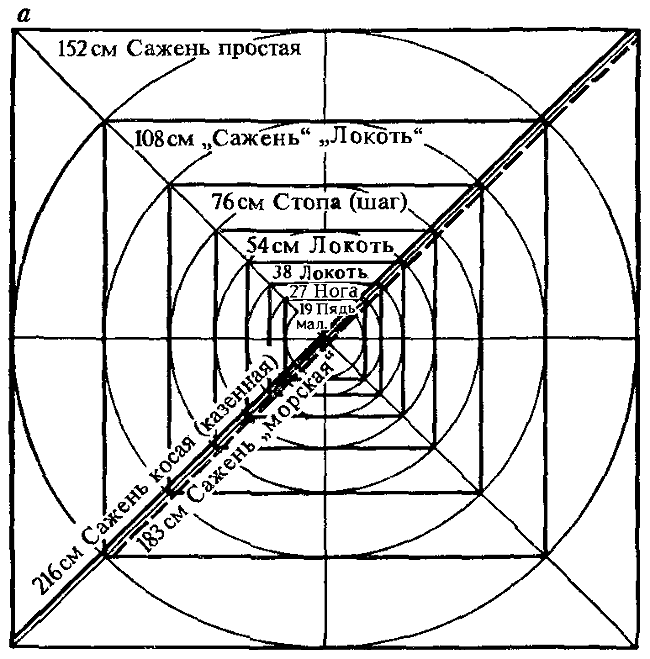

Рис. 12. «Вавилон» и русские меры длины (сажень, локоть).

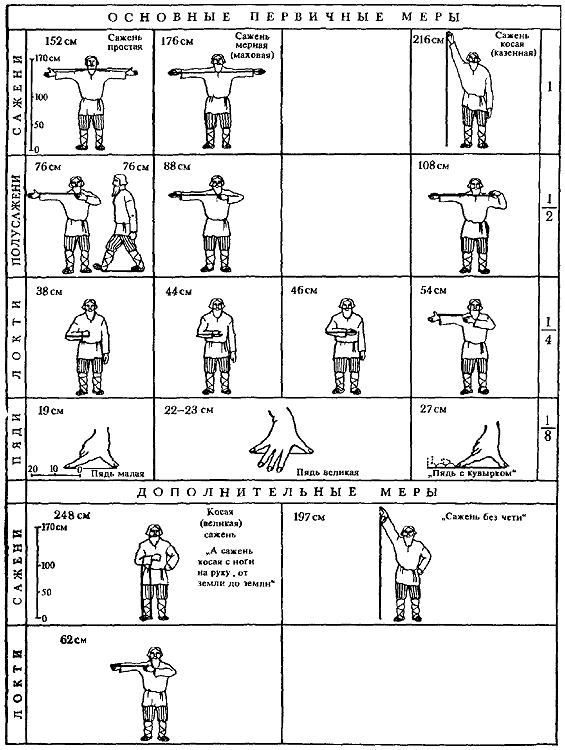

Рис. 13. Антропометрическое происхождение народных мер.

5. Дошедшие до нас изображения «вавилонов» в основе своей являются схемой плана священного храма-зиккурата с его ступенями и лестницами, но почти все они далеки от точности и могли служить лишь каким-то символом, например, символом зодческой мудрости. Этот древний символ давно уже нашел отражение в играх, и нам известны игральные доски, воспроизводящие «вавилон» (игра «мельница») [133] .

133

Рыбаков Б.А. Русские системы мер…, с. 89 и 91, рис. 4, фиг. 11.

В последние годы в Новгороде и Пскове были найдены игральные доски XII–XIII вв., которые можно сопоставить с древнерусской игрой «тавл?ей» (от латинского tabula).

6. Предпринятые мною в 1949 г. попытки применить описанные выше графики к анализу русской архитектуры дали интересные, но ограниченные результаты; проследить полностью весь процесс создания плана сооружения древнерусским зодчим мне тогда не удалось.

* * *

Новые находки загадочных чертежей — «вавилонов» — на Таманском городище (древней Тмутаракани) и Старо-Рязанском городище, относящиеся к IX–XII вв., позволяют значительно углубить анализ этих чертежей и установить их тесную связь с процессом архитектурного расчета (рис. 14, 15, 16).

Рис. 14, 15, 16. «Вавилоны» из строительного слоя Успенской церкви в Тмутаракани. 1023 г.

На территории Тмутаракани в центральной части города за время работ Таманской экспедиции (1952–1955) нами было найдено пять «вавилонов». Все они связаны с определенными зданиями.

1. В фундаментах шестигранного здания хазарского периода (IX — начало X в.), построенных из камня и кирпича закавказского типа, найден обломок глиняной плиты, на которую в сыром виде нанесли чертеж, состоящий из вписанных прямоугольников.

2–3. В фундаментах небольшого крестообразного в плане храма середины X в., расположенного на той же центральной городской площади, найден кусок черепицы X в., на котором с обеих сторон нацарапаны «вавилоны»; на одной — три вписанных квадрата, а на другой — три вписанных прямоугольника.

4. Среди остатков каменотесной мастерской, созданной в процессе постройки храма Мстиславом Владимировичем Тмутараканским в 1023 г., была найдена расколотая плита розового новороссийского песчаника с начертанным на ней квадратным «вавилоном». Этот розовый песчаник служил для самых различных частей здания: из него тесались плиты для вымостки пола, устои для алтарной преграды, резались орнаментальные вставки для тимпанов и т. п.
