б) на север и на юг было отложено по 3 косых сажени — это определило внешние линии стен;
в) от «вавилона» (на этот раз от его западной линии АЖ) на запад отсчитано 5 прямых саженей до стены, отделяющей нартекс;
г) далее на запад отложено еще 3 косых сажени, что дало внешнюю линию западного фасада.
4. Построение подкупольного прямоугольника производилось при помощи линий «вавилона» БЧ и ЕС. Из точек Б и С радиусом, равным указанным линиям (длина их — 5 м 70 см), отмерено расстояние на продолжение коротких сторон «вавилона».
5. Подкупольные столбы имели в основе квадрат со стороной в прямую сажень и выступы,
6. Ширина боковых нефов и толщина северной и южной стены определялись так:
а) от северной грани северного столба (и от южной грани южного) отсчитывались 2 мерные, сажени — это и была ширина нефов, середина каждого нефа определялась очень удобно — на сажень от стены;
б) толщина стены определялась разностью: из трех косых саженей нужно вычесть ширину нефа и ширину столба, получается 143 см (7/8 прямой сажени), эта толщина сохраняется для всех внешних стен и для стены нартекса.
7. Средняя апсида строилась при помощи трехцентровых дуг. Центр апсиды определялся засечками от восточных углов «вавилона» радиусом в 4 1/2 прямых саженей.
Через полученный центр прочерчивались продолжения линий засечек, и из этого центра чертилась та часть дуги апсиды, которая умещалась между продолженными линиями. Радиус внешней дуги — 2 1/2 мерных сажени, а внутренней — 2 прямых сажени. Для вычерчивания боковых ветвей этих дуг применялись два вспомогательных центра.
8. Центры боковых апсид определялись тоже засечками; радиус — 3 прямых сажени. Так же применялся дополнительный центр (рис. 23).
9. Алтарное пространство до апсиды равно (но не очень точно) двум косым саженям.
10. Крещальня построена, как миниатюрная церковка; ее алтарное пространство в ширину равно 1 косой сажени, а в глубину 2 1/2 локтям (54 см). Радиусы — 1 прямая сажень и 1/2 прямой сажени.
11. Пилястры с полуколоннами на внешних стенах построены так: радиус полуколонны — локоть в 44 см. Угловые плоские пилястры на юге и на севере равны 1/2 косой сажени, а на западном фасаде — 1/2 мерной сажени.
12. Северный и южный порталы — 1 мерная сажень. Западный портал — 1 прямая сажень и 1 локоть.
Вычерченный на основе перечисленных выше данных план церкви полностью совпадает с подлинным обмерным планом, что позволяет считать расшифровку метода зодчего правильной [149] .
«Вавилон» был ядром плана, от него велись все первоначальные отсчеты, его линии определяли подкупольный прямоугольник, на продолжении западной стороны его находилась линия порталов. Но все дальнейшие работы велись зодчим при помощи мерных прутьев, ходовых русских мер длины (в которых был построен и «вавилон»).
149

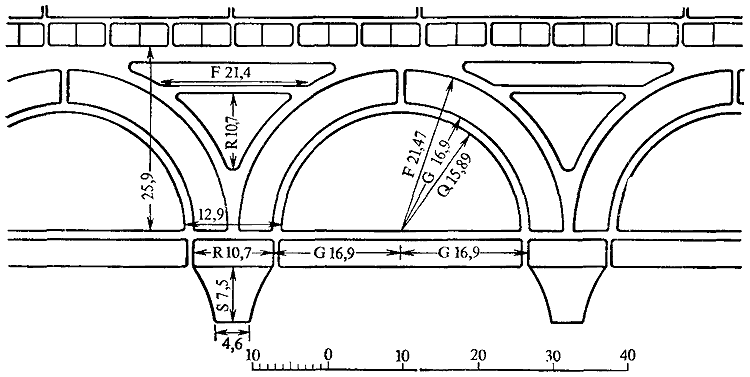

Пользование геометрическими соотношениями в их наиболее удобной форме — в форме мер длины — прослеживается и на ряде других архитектурных памятников. Елецкая церковь разобрана здесь лишь как наиболее четкий пример.
Геометрические свойства русских мер (синтезом которых был прямоугольный «вавилон») позволяли зодчему, знавшему все секреты своеобразных математических графиков, переводить абстрактные пропорциональные отношения в конкретные меры, вещественным олицетворением которых были деревянные эталоны — сажени. Именно геометрическая сопряженность русских саженей и локтей, наличие системы мер и обусловило длительное существование на протяжении шести веков всех видов саженей и одновременное употребление их при одном и том же измерении. То, что должно удивлять современного архитектора, было в порядке вещей у средневековых мастеров.
Средневековая любовь к мистике и символике должна была содействовать консервации «вавилонов», попавших в Восточную Европу в IX веке, вероятно, с Востока. Свои расчетные таблицы — «вавилоны» (своего рода логарифмические линейки) — и их изображения древние зодчие закапывали в основания построенных ими зданий.
В связи с проблемой архитектурного чертежа, предварявшего постройку
здания или копировавшего уже построенное, совершенно исключительный интерес представляют схематические изображения храмов на миниатюрах знаменитого «Изборника» князя Святослава Ярославина 1073 г. [150]150
Рукопись «Изборника» хранится в ГИМе в Москве.
Возьмем миниатюру на листе 3-м. Почти во весь лист здесь изображен вертикальный разрез трехнефного пятиглавого храма, близкого по типу к Спасскому собору 1036 г. в Чернигове; внутри здания — «собор святителей». В архитектурной части это изображение является не рисунком, а точным чертежом, выполненным с помощью линейки и циркуля, но без угольника. Следы ножек циркуля хорошо видны на подлиннике (а некоторые даже на фотографии). Вычертив точно ту или иную линию, автор для большей выразительности обводил ее дополнительным контуром на расстоянии около 1 мм. Во всех случаях (кроме малых куполов и малых закомар) второй контур чертился внутри здания (рис. 25).
Рис. 25. Анализ построения чертежа храма на миниатюре из Изборника 1073 г.
Размеры чертежа: ширина здания — 15 см; высота — 23,9 см. Анализ чертежа показал, что он мог быть построен только на основе «вавилона» с длинной стороной в 15 см [151] .
Чертежник XI в. начертил на книжном листе «вавилон» и, отобрав шесть основных линий, построил весь чертеж, пользуясь преимущественно линиями В/4 и в. Высота прямоугольной части здания образована путем прибавления 2в к боковой стороне «вавилона» (В) (рис. 25).
151
Для упрощения и большей ясности обозначим длинную сторону «вавилона» А, короткую — В, короткие перемычки («лестницы зиккурата») будут тогда А/4 и В/4; отрезки перемычек обозначим а и в.
Высота малых куполов равна А/2; но на этой же линии расположен центр дуги большого купола. Остальное видно на чертеже.
Доказательства того, что интересующему нас чертежу храма предшествовал чертеж-«вавилон», следующие:
1. Нижняя орнаментальная рамка соответствует нижнему членению «вавилона».
2. Оси малых куполов и их барабанов находятся на продолжении боковых сторон второго прямоугольника «вавилона».
3. Два центра трехцентровых дуг свода здания находятся на средней линии «вавилона». Следы этих центров видны на подлиннике под осыпавшейся краской.
4. Точки смены радиусов в трехцентровых дугах находятся на линиях «вавилона».
Внимательный анализ методов построений чертежа храма в «Изборнике» Святослава убеждает нас в том, что он был изготовлен чертежником, хорошо знакомым с архитектурными расчетами, основанными на своеобразной геометрии «вавилона». Быть может, миниатюры «Изборника» 1073 г. помогут нам ближе подойти к решению важного вопроса о древних архитектурных чертежах.
Приведенных мною примеров построения планов зданий в натуре и чертежей зданий в древних книгах, разумеется, недостаточно для того, чтобы полностью раскрыть архитектурную методику древней Руси; необходимо изучать обильный, почти необъятный материал по архитектурным деталям, но при этом изучении надо стремиться понять психологию средневекового мастера, разгадать привычные для него, а не для нас приемы мышления и работы. Возможно, что «вавилоны» и являются таким ключом к давно забытой своеобразной архитектурной математике средневековья.
