Сборка системного блока на основе модульного принципа позволяет легко изменить конфигурацию компьютера: увеличить объем оперативной памяти, заменить видеокарту, увеличить емкость винчестера. Все компоненты системного блока находятся внутри корпуса, защищающего их от механических повреждений и обеспечивающего необходимый тепловой режим. Элементы управления и индикаторы находятся на передней панели системного блока. Сетевые разъемы, разъемы для подключения периферийных устройств и вентилятор блока питания расположены на задней панели системного блока.
В системном блоке обычно размещаются:
материнская плата, которая является связующим звеном между: центральным процессором, оперативной памятью, винчестером,
видеокарта, которая предназначена для преобразования данных, вырабатываемых компьютером, в сигнал, отображаемый монитором;
звуковая карта, которая позволяет воспроизводить звук, синтезированный компьютером, а также записывать оцифрованный звук с качеством компакт-дисков;
винчестер (накопитель на жестких дисках), который является местом хранения операционной системы, программ, приложений, баз данных, игр и т. д. В отличие от ОЗУ, при выключении питания, информация, записанная на винчестер, не теряется;
дисковод CD-ROM, который предназначен для чтения (проигрывания) лазерных компакт-дисков. Компакт-диски могут содержать компьютерные программы и игры, музыкальные произведения, видеофильмы и т. п.;
блок питания, предназначенный для питания материнской платы, плат расширения, винчестера, флоппи-дисковода, привода CD-ROM, т. е. всех устройств системного блока;
монитор, предназначенный для вывода информации в текстовом и графическом режимах;
клавиатура, которая является основным устройством ввода информации и команд для компьютера;
манипулятор "мышь", предназначенный для управления программами и работы с графикой.
Замечание
Кроме настольных компьютеров существуют переносные компьютеры. Современные переносные компьютеры часто называют английским словом "ноутбук" (notebook). Обычно размеры этих компьютеров таковы, что они легко помещаются в портфель-дипломат. Переносной компьютер удобен для использования в поездках.
Кабели и разъемы – общая информация
Все компоненты персонального компьютера связаны посредством кабелей (шлейфов) и разъемов. Периферийные устройства подключаются к компьютеру также при помощи кабелей. Обычно кабель устроен следующим образом: жгут, состоящий из изолированных друг от друга проводников, объединяет соединители (разъемы), находящиеся на противоположных концах кабеля. При этом проводники могут быть заключены в металлическую оболочку (экран), а весь кабель может быть покрыт пластиковой защитной оболочкой. Кабели друг от друга могут отличаться типами разъемов на концах кабеля, количеством используемых в кабеле проводников, тем, как эти проводники связаны с контактами разных разъемов (рис. 2.2). Для защиты от ошибок разъемы кабелей сделаны разными, так что кабель просто не встанет в неподходящее для него гнездо. Большое значение имеет надежность пристыковки разъемов кабеля. Разъемы некоторых кабелей (например, разъемы для подключения монитора или принтера) закрепляются в гнездах при помощи винтов. Эти винты следует завернуть рукой или отверткой, чтобы кабель не выпал из разъема.

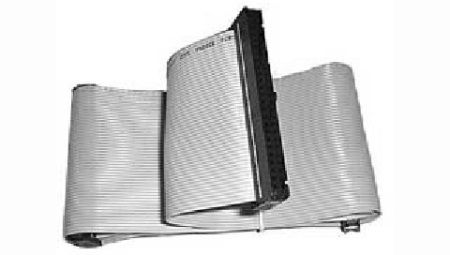

Рис. 2.2. Шлейф IDE UDMA66 для 2-х устройств
Внимание
При включенном компьютере нельзя ни пристыковывать, ни отстыковывать кабели для подключения периферийных устройств – это может привести к выходу из строя вашего компьютера.
Корпус ПК (Case)
Типы корпусов
Все устройства системного блока размещены в корпусе ПК. На корпусе системного блока обычно располагаются кнопки (Reset), индикаторы (HDD и др.), ключ для блокировки клавиатуры (Lock) и выключатель питания (Power). Внутри корпуса закреплен небольшой динамик (speaker). Корпуса системного блока компьютера изготавливаются двух типов:
горизонтальный корпус – desktop (дословно "поверхность стола");
вертикальный корпус – tower (башня), включающий несколько вариантов: Mini-Tower, Midi-Tower, BigTower, Big Tower, File Server.
Нужно четко себе представлять, что чем меньше размеры корпуса, тем меньше возможностей для дальнейшей модернизации компьютера и тем хуже его охлаждение. Поэтому отличием различных корпусов помимо их дизайна можно считать различное количество установочных мест для плат расширения и всевозможных внутренних накопителей – винчестера, флоппи-дисковода, привода CD-ROM.
Корпус комплектуется импульсным блоком питания, который преобразует сетевое напряжение 220 В в различные напряжения постоянного тока, необходимые компьютеру для нормальной работы всех его компонентов (кроме монитора и внешних устройств). Блок питания вырабатывает напряжения —5 В, +5 В, —12 В, +12 В. Мощность блоков питания варьируется в пределах 150—350 Вт в зависимости от размеров корпуса. В качестве примера на рис. 2.3 показан корпус фирмы JNC (модель 106-SHL). Фирма JNC – известный тайваньский разработчик и производитель корпусов, блоков питания и кулеров, работающий на рынке 13 лет и имеющий собственные заводы в Китае. Серия SHL предназначена для сборки недорогих офисных и домашних компьютеров. На лицевой панели с классическим дизайном расположены две кнопки и два светодиода. Корпус легок, устойчив, компактен, достаточно вместителен, хорошо обработан и подогнан, а главное – недорог.

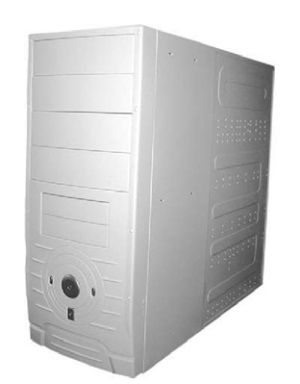

Рис. 2.3. Корпус фирмы JNC (модель 106-SHL)
Совет
При приобретении корпуса для персонального компьютера следует учитывать возможность последующей модернизации компьютера. Так, поставляемый вместе с корпусом блок питания для Pentium III отличается от блока питания, необходимого для Pentium 4. Если вы предполагаете использовать в работе большое количество периферийных устройств – покупайте корпус с мощным блоком питания, минимум 250—300 Вт. Если любите работать в ночной тишине, то желательны малошумные вентиляторы (с пометкой Low noise).
Чем отличается AT от АТХ?
Корпуса можно делить по нескольким критериям. Основной из них – форм-фактор. Сегодня основной форм-фактор – это формат ATX (AT extension), хотя существуют и АТ-корпуса. Принципиальное различие между этими форм-факторами, с точки зрения конструкции блока питания, заключается в том, что блоки питания в AT не поддерживает программно стандарт расширенного управления питанием (РУП), в первую очередь управление отключением питания. Отключить его можно, лишь прекратив подачу напряжение на его вход. В блоке питания формата АТХ есть возможность программного отключения сигналом управления с материнской платы. Следует заметить, что на материнскую плату при этом подается определенное «дежурное» напряжение, прекратить подачу которого можно, только отключив блок питания тумблером на нем или вынув сетевой шнур из розетки.
Почему одни корпуса стоят $30, а другие $60?
При прочих равных условиях (размер, положение блока питания, количество отсеков и пр.) есть несколько параметров, определяющих ценовые характеристики корпусов:
качество материала, из которого изготовлен корпус;
раскрученность марки: известные производители (бренд) накидывают некоторую сумму только за использование своего имени;
наличие дополнительных возможностей: инфракрасный порт, дополнительные установленные вентиляторы и пр.;
