Как проектировать электронные схемы

Тот же принцип относится и к другим инструментам. В частности, на рынке имеется широкий выбор небольших высококачественных кусачек. Но они быстро выходят из строя при перекусывании прочного провода сечением 4 мм². Для выполнения таких действий можно использовать более мощные недорогие кусачки, непригодные для выполнения тонких операций.

СВЕРЛЕНИЕ ОТВЕРСТИЙ

Использование сверл

Знатоки электроники не всегда являются специалистами по механической обработке, поэтому полезно привести простое правило сверления отверстий в таких материалах, как листовое железо или стеклотекстолит. Сначала следует просверлить отверстия меньшего размера. Например, чтобы просверлить отверстие диаметром 6 мм, следует начать со сверла диаметром 2 или 3 мм. Чем больше конечный диаметр, тем больше потребуется промежуточных сверлений. Это обеспечивает получение отверстий точного размера круглой формы и легкое выполнение операции без повышенного износа сверл. В любом случае отверстие необходимо предварительно наметить с помощью кернера.

Сверление отверстий большого диаметра

Для увеличения диаметра отверстий можно применять специальные фрезы или развертки конической формы. Они бывают различных размеров и могут приводиться во вращение как с помощью дрели, так и вручную.

Любители широко используют специальное приспособление — «балеринку» — для выполнения больших отверстий в панелях из пластмассы или алюминия. «Балеринка» содержит ось со втулкой и поперечную планку с закрепленным на конце резцом. Перемещая планку и фиксируя ее во втулке, можно в широких пределах изменять расстояние резца от оси, определяющее диаметр вырезаемого отверстия. Таким образом получают отверстия любого нужного размера для монтажа электрических соединительных элементов, громкоговорителей и т. д. Обычно затраты на приобретение или изготовление такого инструмента быстро окупаются.

Следует помнить, что пластмассы при механической обработке могут плавиться, поэтому нужно применять дрель или сверлильный станок с малой скоростью вращения.

ЗАЩИТА ФОТОДИОДА ОТ ПОМЕХ

Нормальное функционирование ИК приемника системы дистанционного управления требует защиты зоны приема от постороннего излучения. Солнечный свет, как и свет ламп накаливания, содержит излучение ИК диапазона. Для защиты фотодиода можно закрепить на передней панели специальный фильтр номер 87С, выпускаемый фирмой Kodak (или аналогичный). В некоторых случаях удается использовать испорченный диапозитив при условии его предварительной проверки. Помимо основной задачи фильтр выполняет функцию механической защиты приемного отверстия.

УКОРАЧИВАНИЕ КОРПУСА ПРИБОРА

При сборке портативного устройства, размещаемого в каркасе небольшой толщины, нередко возникает проблема монтажа полупроводникового прибора, имеющего значительную высоту корпуса, когда из-за нехватки места его невозможно разместить в горизонтальном положении. Это относится, например, к транзисторам в корпусе Т0220, которые встречаются чаще, чем приборы в небольшом корпусе (Т092). В то же время в малогабаритных устройствах с питанием от батарейки рассеиваемая мощность обычно невелика. В таком случае вполне допустимо аккуратно отпилить верхнюю часть корпуса с отверстием Или удалить ее с помощью кусачек.

ТЕЛЕФОННЫЕ СОЕДИНИТЕЛИ

Иногда телефонные соединители типа RJ на 4, 6 или 8 контактов нужно использовать для других целей. Такие соединительные элементы имеют ряд достоинств. Они недорого стоят, занимают мало места и надежно фиксируются. Однако для монтажа розеточной части соединителей требуется специальный инструмент — обжимные клещи. Такие клещи дорого стоят и обычно предназначаются только для одной модели розеток, поэтому их понадобится столько же, сколько имеется типов розеток. К счастью, можно выполнить монтаж простым способом с помощью тупой стороны лезвия ножа (рис. 1.17). Провода вставляются один за другим, а затем производится фиксация колпачка с помощью тисков. Возможно, предварительно потребуется провести несколько пробных операций. Для этого следует приобрести дополнительные розетки.

ГЕРКОНОВОЕ РЕЛЕ

Малогабаритные герконовые реле содержат герметизированные магнитоуправляемые контакты. Переключение инициируется магнитным полем, которое возникает при подаче питания на катушку реле.

Чувствительность геркона к магнитному полю довольно высока, поэтому каждый намагниченный элемент, расположенный вблизи от реле, может нарушить его работу.

Возможной причиной сбоя может стать громкоговоритель, содержащий сильный магнит. При этом иногда возникает непростая для анализа ситуация: сбой проявляется только тогда, когда крышка корпуса поставлена на место, а закрепленный на ней громкоговоритель приближен на опасное расстояние к печатной плате.

ВЫБОР СЕЧЕНИЯ ПРОВОДОВ

Для устройств, работающих со значительными токами (например, для инверторов или регуляторов скорости вращения двигателей), очень важно выбрать сечение сильноточных проводов. При решении этой задачи можно воспользоваться параметрами, представленными в табл. 1.1, где приведено рекомендуемое сечение провода (в мм²) в зависимости от его длины и максимального тока.

ВОЗДУШНЫЙ ДРОССЕЛЬ

Дроссели (катушки индуктивности) не пользуются большой популярностью среди любителей. Их применяют довольно редко, и если они используются в публикуемых схемах, то в списках компонентов приводятся хорошо известные и доступные типы. При разработке импульсных источников питания иногда нужно изготовить нестандартный дроссель. Такая же потребность может возникнуть при изготовлении фильтра низких частот для подавления высокочастотных гармоник, например в схемах с широтно-импульсной модуляцией (см. главу 2, разделы «Импульсная стабилизация напряжения» и «Широтно-импульсная модуляция»).

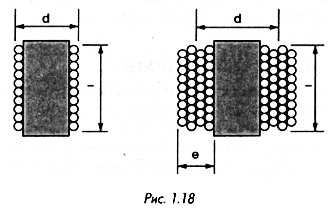

На приведенных ниже чертежах (рис. 1.18) представлены воздушные (то есть не имеющие ферромагнитного стержня) дроссели, которые несложно изготовить самостоятельно.

Для расчета индуктивности однослойных и многослойных катушек в зависимости от их размеров и числа витков используются несложные формулы, которые легко найти в учебниках или справочниках. Экспериментальную проверку индуктивности дросселя можно выполнить с помощью небольшой схемы измерения резонансной частоты колебательного контура, состоящего из конденсатора и изготовленного дросселя. Для этого потребуются генератор соответствующего диапазона частот и осциллограф.

Наконец, при выборе сечения провода для обмотки следует учитывать значение тока, который будет проходить через катушку, и использовать данные, приведенные в табл. 1.1.

МОНТАЖ СОЕДИНИТЕЛЯ ЛЕНТОЧНОГО КАБЕЛЯ

Осуществление большого числа соединений между двумя картами персонального компьютера или между картой и периферийными устройствами (например, дисководами) существенно упрощается благодаря применению плоских ленточных кабелей со стандартным расстоянием между жилами, равным 1,27 мм.

Соединительные элементы, расположенные на концах или в средней части кабеля, обычно монтируются с помощью специального дорогостоящего инструмента. Нетрудно выполнить эту операцию, используя тиски с широкими губками. Следует соблюдать осторожность при размещении кабеля в соединителе, поскольку можно вставить контакты между проводниками и вызвать их замыкание. Губки тисков должны быть покрыты мягкими прокладками, чтобы не повредить соединители. Сжатие губок производится до легкого щелчка, свидетельствующего о том, что обе части соединителя зафиксировались в нужном положении. Следует помнить, что в случае неудачи повторить эту операцию невозможно, то есть у вас нет права на ошибку.
