• подключение к гидроконтуру централизованного водопровода (в деревне к контуру подачи воды);

• подключение к осветительной сети 220 В (с заземляющим контуром) и отдельным предохранителем-автоматом 10–13 А. Автоматический предохранитель-выключатель (см. рис. 1.37) должен срабатывать при появлении тока утечки и иметь на корпусе соответствующее обозначение.

Рис. 1.37. Рекомендуемый автоматический предохранитель-выключатель с функцией срабатывания защиты при появлении токов утечки; устанавливается на каждый провод

Поскольку мощность посудомоечной машины, потребляемая от сети, в процессе работы велика – до 2,3 кВт, электрическое подключение производят к специально заземленной розетке (см. рис. 1.38).

Рис. 1.38. Правильное (слева) и неправильное (справа) подключение посудомоечной машины к осветительной сети 220 В

Если в доме нет таких розеток, заземляющий провод (по правилам электробезопасности он должен быть желто-зеленого цвета и сечением не менее 2,5 мм²) проводят самостоятельно. Вариант проводки в строящемся доме представлен на рис. 1.39.

Рис. 1.39. Как проводить заземляющий провод

Bosch SRV55T13EU имеет автоматический электромагнитный клапан, который программно управляется центральным процессором машины, пропуская от водопровода воду в рабочую камеру и к нагревательному элементу (ТЭНу).

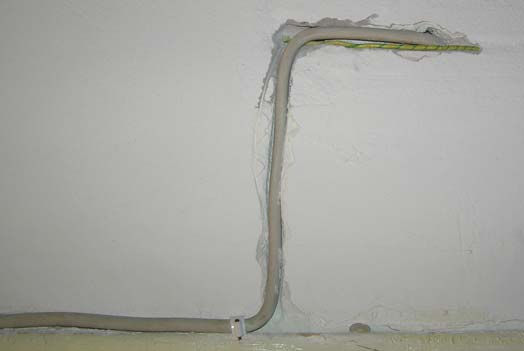

Рис. 1.40. Дополнительная (вручную) проводка заземляющего провода (штроба в стене)

Электромагнитный клапан системы Aqua-Stop Bitron имеет вид, представленный на рис. 1.41.

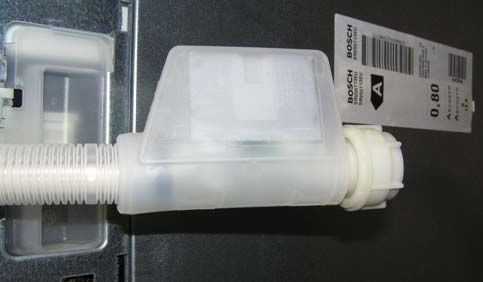

Рис. 1.41. Электромагнитный клапан системы Aqua-Stop

Ответная часть к нему должна иметь наружную резьбу диаметром 26,4 мм (см. рис 1.42).

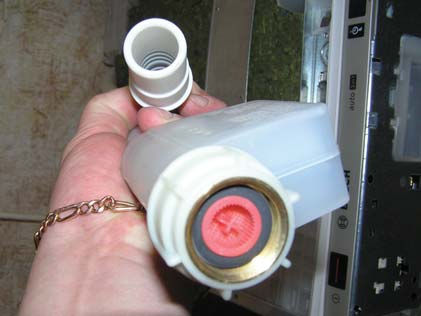

Рис. 1.42. Иллюстрация по подключению входящего водопроводного шланга к элекромагнитному клапану

Этот клапан имеет свои особенности: внутри подающего шланга (отстает от посудомоечной машины на 2,5 м) находятся соединительные провода.

Подводной шланг с электромагнитным клапаном подключают к холодному водоснабжению, поступающему в деревенском доме от насосной станции.

Тем не менее полезно знать, что данный электромагнитный клапан рассчитан на температуру воды +25…+70 °C, причем при входной температуре +60 °C время работы стиральной машины будет меньше (за одну мойка) – из-за того, что нет затрат времени на нагрев воды ТЭНом в рабочей камере, а при температуре менее +60 °C – больше (см. табл. 1.1 ниже).

Внутренним нагревателем (ТЭНом) посудомоечной машины температура воды в рабочей камере обеспечивается до +65 °C (в зависимости от установленной программы).

Посудомоечная машина может работать и в полуавтоматическом режиме, если не оснащена электромагнитным клапаном Aqua-Stop, если давление в гидроконтуре мало (менее 0,5 bar), если вода поступает в машину самотеком (деревенский вариант). В последнем рассмотренном случае управление подачей воды производят вручную путем открывания/закрывания водопроводного крана.

Если напор воды недостаточен или она не поступает вовсе, на индикаторе светится сегмент «Проверьте подачу воды». Это может быть в следующих случаях:

• закрыт водопроводный кран;

• отключили воду до квартиры;

• сильно перегнут гибкий входной шланг гидроконтура;

• засорился фильтр в электромагнитном клапане. Для локализации неисправности потребуется отключить электропитание посудомоечной машины, прекратить подачу воды, открутить электромагнитный клапан в месте соединения со шлангом подачи воды из квартирного (домового) гидроконтура, вынуть фильтр из электромагнитного клапана Aqua-Stop и прочистить его. Затем все установить на места в обратном порядке, подключить воду и питание посудомоечной машины.

Внимание, важно!

Никогда не перерезайте этот шланг и не погружайте в воду пластмассовый корпус электромагнитного клапана. Во избежание аварии по электросети и протечек прокладывайте входные и сливные коммуникации так, чтобы шланги не перегибались и не соседствовали с нагревательными элементами. Лучше всего эти технические коммуникации маскировать твердо пластиковыми «фальшпанелями», чтобы предупредить даже маловероятное воздействие на них детей или домашних животных. Если посудомоечная машина установлена на даче и работает в условиях перепада температур, следите за тем, чтобы после эксплуатации внутри рабочей камеры и в шлангах (как входном, так и в сливном) не оставалось воды (чтобы не замерзала зимой). Чтобы слить остатки воды, закройте водопроводный кран (отключите входной контур), отсоедините подающий шланг и дайте воде стечь. Так вы надолго обезопасите себя и свою посудомоечную машину.

1.21.1. Некоторые технические характеристики и требования к установке

• Напряжение питания электромагнитного клапана 220–240 В, 50/60 Гц;

• потребляемая мощность 2,3 кВт;

• минимальное водяное давление во входном контуре 0,5 bar (0,05 МПа);

• максимальное водяное давление 10 bar (1 МПа);

• при повышенном гидравлическом давлении перед краном или электромагнитным клапаном устанавливают дополнительный редукционный клапан;

• минимальный объем подаваемой воды 10 л/мин.

Последовательно рассмотрим подключение к посудомоечной машине подводного (входящего) и выходного (сливного) шлангов.

1.21.2. Монтаж посудомоечной машины

Подключение подводного (входящего) шланга к канализационным коммуникациям

Со стороны водопроводной трубы подключение резьбовое, с помощью переходного шланга; на рис. 1.43 проиллюстрированы виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов.

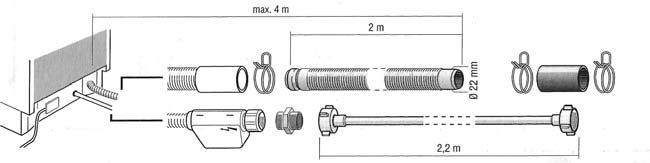

Рис. 1.43. Виды подключений и размеры некоторых соединительных элементов для подводного и сливного шлангов

С помощью имеющихся в комплекте поставки деталей подсоедините и зафиксируйте подающий шланг к водопроводному крану; следите, чтобы шланг подачи свежей воды не был перегнут или сдавлен.

Подключение выводного шланга к сливу

Сливной клапан (переходник, подключаемый с обжимающим хомутом) имеет внешний диаметр 22 мм (см. рис. 1.43); размеры аналогичны выводу всех типов посудомоечных и стиральных автоматических машин выпуска позже 2000 года.
