Камуфляж и бортовые эмблемы авиатехники советских ВВС в афганской кампании
Шрифт:

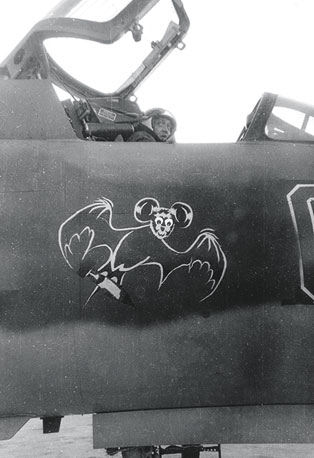

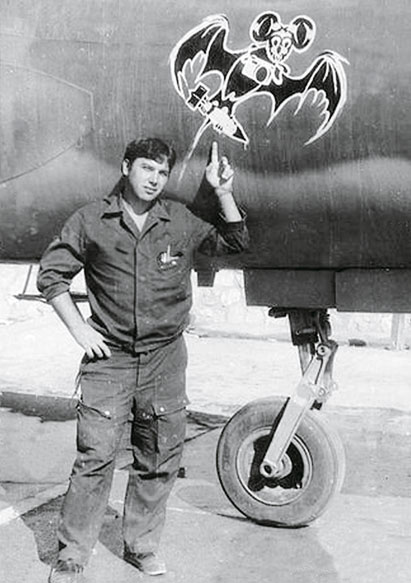

Фото на память с изображением нетопыря, ставшего эмблемой разведчиков 886-го полка
Смена прилетела на своих Су-17М4Р, а отслужившие «тройки» вазианские летчики перегнали к себе на базу, где неуставная «фюзеляжная живопись» тут же обратила на себя внимание начальства, озабоченного восстановлением дисциплины среди «распустившегося в Афганистане» личного состава. Никакие оправдания не помогли («демократия и перестройка – это вам не вседозволенность!»), и рисунки пришлось смывать. Самолеты приобрели положенный единообразный вид, ничем не выдающий принадлежность к данной части, хотя кое-где на бортах все-таки угадывались контуры прежних заслуженных эмблем. Повезло лишь единичным машинам, по возвращении сразу ушедшим в ремонт. На заводе к эмблемам отнеслись с должным уважением, тем более, что тем временем прошло указание Главного Штаба ВВС о всемерном поощрении традиций и геральдики,
Один из Су-17МЗР, помимо прежних эмблем, получил и собственное имя «Сергей Пантелюк» в память о погибшем летчике. Заслуженный самолет отметили также геройской звездой на борту «единицы» – Су-17МЗР с бортовым номером 01.
Последняя смена разведчиков 263-й эскадрильи, командиром которой был подполковник И.М. Гончаров, счастливо избежала потерь.
Высокой результативности разведчиков сопутствовал обильный «декор» их самолетов: помимо обычных звездочек за десяток вылетов, борта украшали изображения летучих мышей – знак того, что значительная доля работы приходилась на ночь (злые языки утверждали, что, «судя по зубам», это вампиры-кровососы). С наступлением сумерек в эскадрилье регулярно выделялись четыре самолета, поодиночке выполнявших «свободную охоту» в разных районах, отыскивая огоньки фар караванов и костры душманских стоянок.

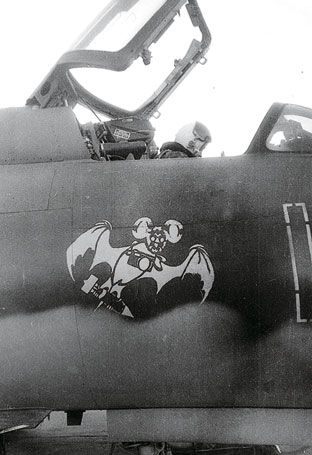

Варианты эмблемы на самолетах 886-го полка

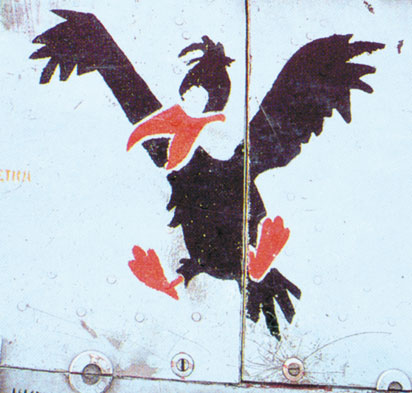

Изображение веселого грачонка стало наиболее популярным на штурмовиках Су-25
Ушастые нетопыри различались на разных самолетах, причиной чему была технология нанесения рисунка с последовательным использованием нескольких трафаретов. На отдельных бортах рисунок выполнялся в полном объеме тремя цветами, на других ограничивался двумя, а то и одним проходом краски. Рисунок под кабиной наносился справа – на борту, по которому не шаркает стремянка и ботинки при посадке в кабину (в самолет, как и на лошадь, всегда залезают слева). С левой стороны на самом носу Су-17М4Р номеров «02» и «07» несли дополнительную эмблему – красочный рисунок зоркого индейца, заимствованный с обертки популярных в гарнизоне югославских конфет-тянучек. Однако он не получил распространения из-за многоцветности и сложности изображения, к тому же появился уже в январе 1989 года, под занавес, когда группа была больше озабочена сборами к перелету домой. Напоследок на нескольких самолетах появилась «суховская» эмблема с крылатым лучником отнюдь не заводского, а самодеятельного исполнения. «Художеств» не миновали и подвесные разведконтейнеры с аппаратурой: на нескольких ККР изобразили зубастые пасти, придавшие им вид серо-голубых хищных рыбин шестиметровой длины.
Свою лепту в «бортовую живопись» внесли штурмовики, на самолетах которых тоже стали появляться образцы «народного творчества», отражавшие симпатии авиаторов и отношение к своим машинам. Подобная «фамильярность» была вполне естественной – полагаясь в бою на технику и доверяя ей, летчики и техники наделяли машины частицей одушевленности и характером – когда надежным и отзывчивым, а когда и капризным, в зависимости от взаимного расположения. Наряду со «стрижами» Су-17 настоящими «первыми ласточками» по части бортовой живописи стали представители другого птичьего племени – именно Су-25, еще с весны 1980 года известные как «грачи». Поначалу слово служило радиопозывным первой пары опытных самолетов, проходивших войсковые испытания в «Операции «Ромб» – опробовании штурмовиков в боевых условиях. Имя оказалось очень удачным, к тому же сам Су-25 с широким крылом и толстенькими поджатыми «лапами» мотогондол живо напоминал эту работящую птицу.
Прозвище прочно привязалось к Су-25, ставшему настоящим символом афганской войны. Популярный и среди пехоты штурмовик заслужил у бойцов репутацию «расчески» – не только благодаря роду деятельности по «приведению в порядок» местности, но и за характерный вид с ощетинившимся десятком подвесок крылом. За то же прямое крыло, служившее характерным отличием от других машин, Су-25 именовали еще и «крестом» (насколько можно судить, это прозвище не ассоциировалось с перспективами встречи со штурмовиком для противника). Наиболее популярным все же оставалось прозвище «грач», прижившееся настолько, что многие полагали его официальным названием Су-25.
Естественным образом, первые же рисунки отражали распространенное имя штурмовика. Идея, что называется, висела в воздухе – прототипом эмблемы стал симпатичный грачонок, герой популярного мультфильма. Как известно, взрослые остаются большими детьми – в американской армии богатая символика на боевой технике по большей части тоже опирается на мир полюбившейся мультипликации Диснея, одно время даже служившего официальным поставщиком таких эмблем для Пентагона.

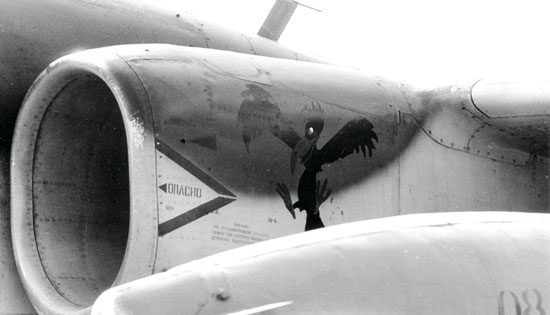

Грач на борту Су-25 изображался в нескольких различных исполнениях

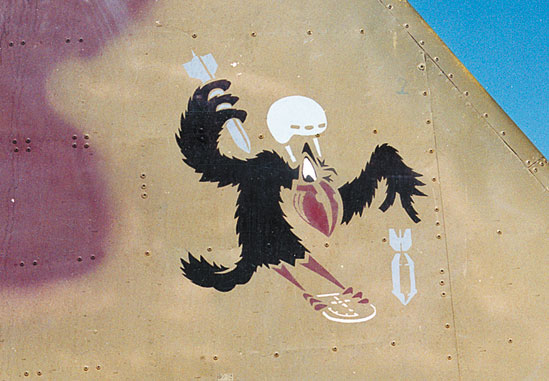

Грач на киле штурмовика бомбит грамотно – с использованием подвижной сетки прицела
Впервые «грачата» появились к лету 1987 года в эскадрилье подполковника Григория Стрепетова, известной как «калиновская» или «Жорина эскадра» (по имени места происхождения из украинского городка Калинов). Рисунок оказался очень удачным и, что немаловажно, несложным в исполнении (каждодневная изнурительная боевая работа «от темнадцати до темнадцати» и далекие от комфортных условия не оставляли возможностей для многоцветных художеств). Выразительный «грачонок» был лаконичен и прост – для его нанесения в красном и черном цветах было достаточно пары трафаретов. Вскоре привлекательная птица, за свой буйно-жизнерадостный вид получившая прозвище «пьяный грачонок», украсила борта многих Су-25. Эмблема обычно наносилась слева на носу самолета, на бронированных люках отсека РЭО или у воздухозаборника на мотогондолах. В этих местах по краске не шаркала стремянка и не топтались при обслуживании, что могло в два счета стереть рисунок. Иногда эмблему дублировали справа или накрашивали только по правому борту, из тех же соображений – как наименее «протираемому». Выбор места под рисунок, практически всегда один и тот же, обуславливался еще и тем, что прочие подходящие места на носу занимал весьма крупный бортовой номер и ряды звездочек за вылеты, по устоявшейся практике наносившихся сразу под козырьком фонаря.
Сами звездочки на Су-25 обычно накрашивали из расчета 50 выполненных боевых вылетов, в отличие от истребителей, разведчиков и самолетов ИБА, где «нормативом» были 10, изредка 25 вылетов. При большей интенсивности и бессменной работе штурмовиков такой расчет уже через считанные месяцы не оставил бы свободного места на их бортах. Оборотной стороной такой практики было то, что штурмовики даже при своей загруженности боевой работой никак не выделялись числом отметок, имея звезд поменьше, чем у соседей.
Поначалу звездочки были привычно-красными, но такой цвет терялся на фоне камуфляжа, и был сменен на хорошо заметный белый.
Первые серии выпускавшихся Тбилисским заводом Су-25 несли камуфляж «европейского» типа. Фюзеляж окрашивался в два оттенка зеленого цвета – землистый и светлый хаки, а на оперении и плоскостях к ним добавлялись светло-коричневый (охра) и темно-бурый цвета. Характерной особенностью цветовой схемы была тусклая серо-голубая окраска нижних поверхностей («под хмурое небо Европы»), причем граница раздела «земных» и «небесных» цветов была размытой и проходила достаточно низко, практически по самому брюху самолета.
С началом массовой эксплуатации Су-25 камуфляж претерпел ряд изменений. Через Афганистан проходило все больше штурмовиков, и по опыту боевого применения самолет получил новую схему окраски, более соответствовавшую местным пейзажам. В этом камуфляже преобладали свойственные горнопустынной местности коричневые краски, а нижние поверхности окрашивались в ярко-голубой цвет, прозванный «кабульской лазурью». Светлые голубые поверхности доходили по бортам до самой кабины и верха мотогондол, что снижало заметность штурмовика при боевых маневрах на малой высоте, на виражах и боевых разворотах с крутыми кренами, открывавшими противнику боковые проекции самолета. Прежняя окраска в этих случаях выделяла их контрастные «земные» цвета, в новом варианте голубые тона «растворялись» на небесном фоне. Первые самолеты с новой окраской, принадлежавшие к 6-й серии, поступили в 378-й ошап уже зимой 1985 года. До перекрашивания «зеленых» самолетов по новой схеме в боевой обстановке, естественно, не доходило; этим обычно не занимались и при выполнении скоротечного ремонта поврежденных и выработавших ресурс Су-25 на АРЗ в Чирчике, возвращая штурмовики в полк (встречались и любопытные исключения, когда восстановленные машины так и продолжали летать, блестя неокрашенными после замены панелями, крышками люков, а то и целыми агрегатами). Со временем поступавшие с завода новые штурмовики почти полностью сменили «зеленые» самолеты, которых в полку оставались единицы. Однако вплоть до конца работы в Афганистане в 378-м ошап имелся, по крайней мере, одни такой самолет с бортовым номером 01.

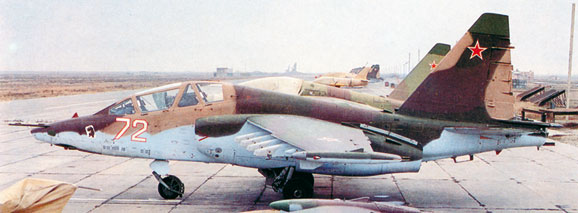

Спарка» из состава 80-го ошап с заводской эмблемой. Штурмовик в камуфляже песчано-коричневых тонов, введенном в ходе афганской войны
В части Су-25 поступали с уже нанесенными на заводе бортовыми номерами, выполнявшимися трафаретом белым кантом по камуфляжу. Кое-где уже на месте их закрашивали однотонным цветом, своим для каждого полка с характерным для него набором номеров. В 80-м и 90-м ошап этим не занимались, оставляя заводское исполнение белым кантом с «рублеными» цифрами и так же выглядели поступившие в 378-й ошап их машины. Со временем на всех машинах 378-го ошап, боевых и «спарках», было введено написание номеров красным цветом с тонкой черной обводкой, наносившейся прямо на заводе. На Су-25 редко присутствовал свойственный суховским самолетам красочный элемент – «крылатый витязь» красного или синего цвета, встречавшийся на многих Су-17 и Су-24, эту эмблему практиковали на машинах выпуска Новосибирского и Комсольского-на-Амуре заводов, однако, в Тбилиси она так и не прижилась. Здесь предприняли свою попытку «декорировать» штурмовик, украсив одну из опытных машин Т8-4 изображением витязя в тигровой шкуре, указывающим на место рождения самолета. Однако значок успеха не имел, и все последующие серии обходились без этой визитной карточки.
