Камуфляж и бортовые эмблемы авиатехники советских ВВС в афганской кампании
Шрифт:
В январе 1989 года дошло и до реализации наиболее агрессивных замыслов с нанесением на истребители акульих пастей. Сюжет, столь популярный на западных самолетах, у нас не возникал со времен войны. Из нескольких эскизов был выбран наиболее выразительный – оскаленно-зубастый, с прищуром и хищной ухмылкой.
Уже по возвращении из Афганистана «зубастые» самолеты 120-го полка приобрели достаточную известность. Участвуя в разнообразных показах, МиГи приобрели популярность и стали едва ли не самыми узнаваемыми самолетами афганской кампании. Их изображения и рисунки стали появляться в отечественной и зарубежной печати и на моделях многих производителей (включая коробку «Звезды» с такой моделью, растиражированной во многих тысячах экземпляров), часто с путаницей в принадлежности и деталях окраски.

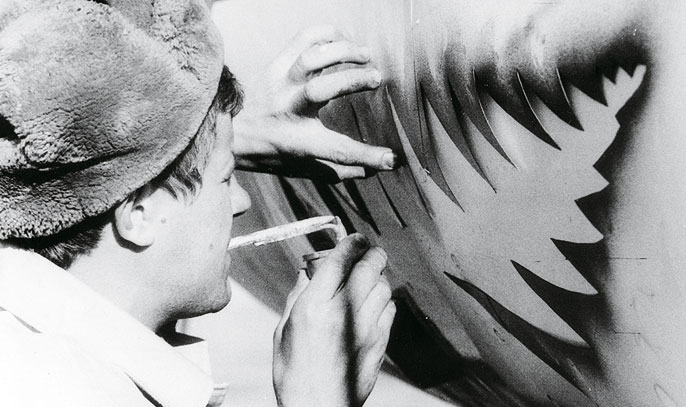

Технология нанесения эмблем в полевых условиях с использованием самодельного аэрографа. Именно таким образом

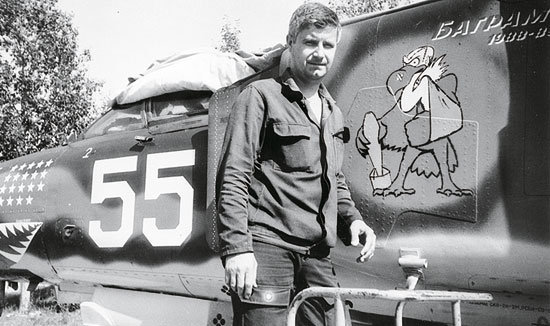

Автор эмблем капитан 120-го иап Валерий Максименко

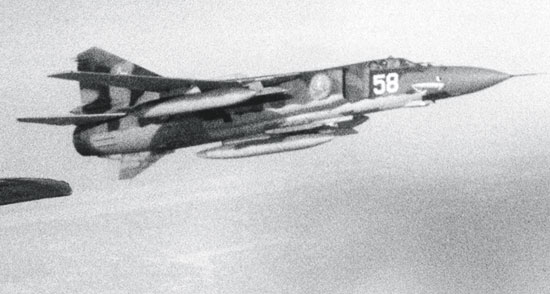

В полете МиГ-23МЛД из состава 120-го полка. Самолеты этой части были наиболее ярко декорированными машинами в авиации 40-й армии

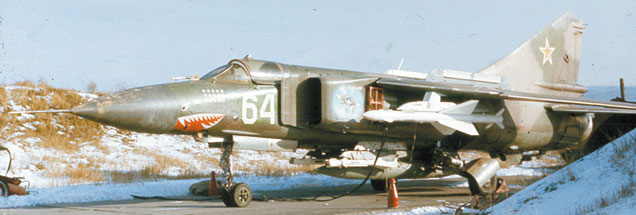

Борт 64 из состава 120-го иап с полным набором бортового декора – эмблемами, «боевыми звездочками» и акульей пастью
«Фюзеляжная живопись» на вертолетах 40-й армии была распространена много реже и встречавшиеся рисунки можно в буквально смысле перечислить по пальцам. О причинах такой лаконичности в окраске вертолетной техники судить затруднительно: возможно, начальство армейской авиации не поощряло отступления от уставных предписаний. Скорее, объяснение было более прозаическим и дело было в большей интенсивности боевой деятельности вертолетчиков. Вездесущие вертолеты были постоянно востребованными, и на их экипажи приходилось куда больше вылетов, нежели у соседей-истребителей и штурмовиков. За день вертолетчикам приходилось выполнять по 5-6 вылетов, встречались и более значительные цифры, когда в операциях экипажи поднимались в воздух до десятка и больше раз в сутки (!) В итоге налет в армейской авиации превышал показатели коллег вдвое и более, соответствующей была и нагрузка на техсостав, готовивший машины, рабочий день у которых длился по 12-14 часов, попросту не оставляя времени на всякого рода отвлечения от основной деятельности. Распространены были только звездочки, в силу той же высокой загруженности наносившиеся из расчета минимум за 50 боевых вылетов.

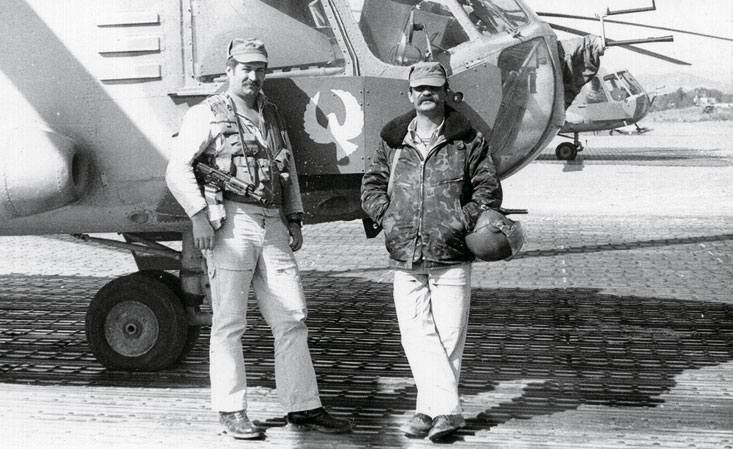

«Голубь мира» на вертолете Ми-8МТ 335-го полка. Справа – Герой Советского Союза комэск А. М. Райлян

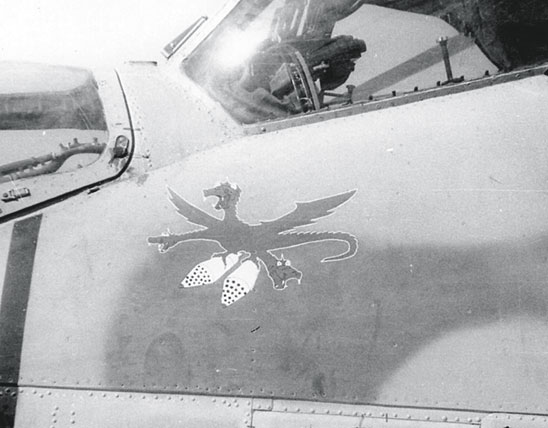

В числе немногих известных примеров рисунков на вертолетах были изображения драконов на Ми-8 и Ми-24 баграмской 262-й отдельной вертолетной эскадрильи, вооруженных и украшенных пиковыми тузами по традиции, уходящей еще к асам Первой мировой войны. В противоположность хищным тварям, другим примером эмблемы был «голубь мира» на Ми-8 из состава джелалабадского 335-го полка, появившийся в бытность там комэском подполковника А. М. Райляна – Героя Советского Союза и личности, весьма известной в авиации 40-й армии. Другим примером была голова снежного барса на Ми-8 из состава 239-й вертолетной эскадрильи в Газни. Во всех случаях рисунки наносились у «восьмерок» на наружных бронелистах возле кабины, словно нарочно к тому предназначенных, на Ми-24 – на броне под кабиной.
Иную картину представляли собой вертолеты спецназовской 205-й эскадрильи в Кандагаре. В силу специфики деятельности части, работавшей в интересах отрядов разведки спецназначения ГРУ, вертолетчики старались избегать какой-либо «наружной рекламы», которая могла бы выдать принадлежность машин. Имея дело с изощренным и хитрым противником, на вертолетах закрашивали даже бортовые номера, взамен которых красовались абстрактные черные квадраты.
У транспортных вертолетов Ми-6 известен единственный образец бортового «декора»: На одной из машин советнической 320-й вертолетной эскадрильи в Кундузе был нанесен рисунок с изображением веселого чёртика с подписью «Вася» – по всей видимости, восходящего к биографии одного из членов экипажа.
Свои отличия имело нанесение отметок за боевые вылеты на бомбардировщиках фронтовой и дальней авиации, привлекавшихся к работе по Афганистану в ходе крупных операций. Их работа носила эпизодический характер, боевых заданий было поменьше, из-за чего звездочки наносили за каждый выполненный вылет. Тем не менее, на некоторых машинах их число достигало полусотни.
Уместно будет напомнить порядок нанесения опознавательных знаков и бортовых номеров на самолетах и вертолетах ВВС 40-й армии. Их размещение регламентировало «Положение об опознавательных знаках самолетов Военно-Воздушных Сил». Процитируем указание дословно: «Основной опознавательный знак самолетов Военно-Воздушных Сил «красная звезда» наносится на все самолеты типа моноплан – на крыльях сверху и снизу и с двух сторон на вертикальном оперении… на вертолетах всех конструкций – по бокам кабины в её задней части и снизу кабины». При нанесении опознавательного знака на крыло самолета (сверху и снизу) своими нижними концами звезда (без окантовки) не должна была выходить за пределы границы раздела крыла с элероном. На элероны разрешалось наносить только выступающие части белой и красной окантовки звезды. На вертикальном оперении звезда наносилась

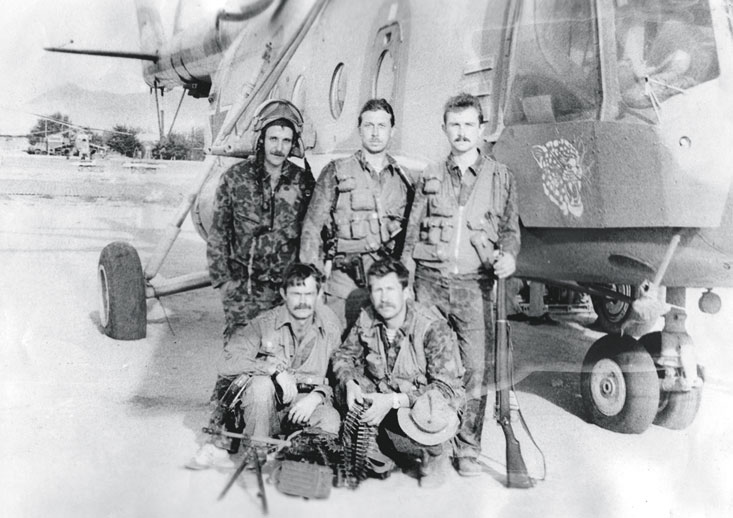

«в центре общей площади киля и руля направления с таким расчетом, чтобы её концы размещались от кромок обтекания киля и руля направления на расстоянии 50-150 мм».Спецназовцы с экипажем 239-й овэ у вертолета Ми-8МТ, украшенного эмблемой в виде оскаленной головы снежного барса. Газни, октябрь 1987 года

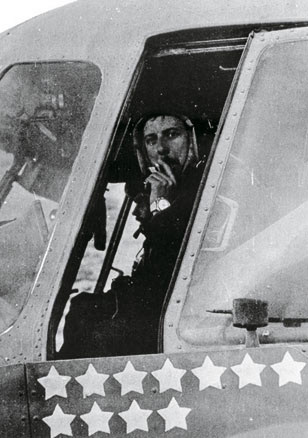

Пример нанесения звездочек за боевые вылеты на бронещите вертолета Ми-8МТ из состава 50-го осап. Кабул, весна 1988 года
Оговаривался и размер опознавательных знаков: «Основной опознавательный знак «пятиконечная звезда» при нанесении его на самолеты должен иметь возможно больший размер, но не превышать установленных типовых размеров». Последние назначались равными подходящему из типового ряда с окружностью вокруг звезды (включая окантовку) диаметром 600 мм, 800 мм, 1000 мм с шириной белой окантовки 20 мм и наружной красной окантовки 10 мм. Для тяжелых машин предусматривались и большие размеры звезд диаметром вплоть до 2100 мм.
В числе прочих к работе в Афганистане привлекались машины авиации пограничных войск КГБ СССР из состава 10-го отдельного авиаполка в Алма-Ате, 17-го полка в Мары и 23-го полка в Душанбе. Для них предусматривались свои отличительные элементы: «Помимо основных опознавательных знаков «пятиконечная звезда» и бортового номера, дополнительно наносятся полосы шириной 250 мм: на самолеты – на руле направления параллельно нервюрам с двух сторон ниже звезды и на руле высоты параллельно лонжерону снизу и сверху; на вертолеты – по бокам кабины на расстоянии 100-150 мм в сторону хвоста за опознавательным знаком «пятиконечная звезда». Полосы окрашиваются при нанесении их на тёмный фон в белый цвет, на светлый фон – в красный цвет».

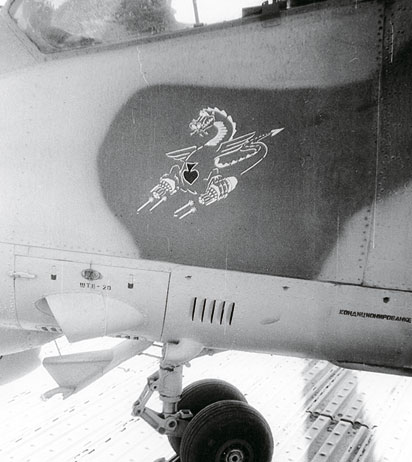

Дракон с пиковым тузом на Ми-24В из 262-й овэ
Другим отличительным знаком на самолетах и вертолетах мог быть красный крест, отличавший машины санитарного назначения. Такие самолеты и вертолеты оборудовались надлежащим образом и позволяли оказывать пострадавшим медицинскую помощь вплоть до оперативного вмешательства, но в Афганистане обычным образом использовались для вывоза больных и раненых в центральные госпитали. В их числе были Ми-8, Ми-6 и Ан-26 (такие имелись в 111-м смешанном полку при управлении ТуркВО на аэродроме Ташкента). В их отношении указывалось: «На санитарных самолетах ВВС основной опознавательный знак «пятиконечная звезда» наносится на вертикальном оперении с двух сторон. Дополнительные знаки наносятся: «красный крест» – на крыльях самолета снизу и сверху и на боковых поверхностях фюзеляжа; бортовой номер – на боковых поверхностях фюзеляжа за «красным крестом» в сторону оперения. При нанесении «красного креста» на крыло самолета его концы не должны выходить за крыло самолета. На санитарные вертолеты основной опознавательный знак «пятиконечная звезда» наносится на боковых поверхностях кабины вертолета в задней её части, а дополнительный знак «красный крест» – на боковых поверхностях кабины в центре. Снизу кабины вертолета наносится только дополнительный знак «красный крест». «Красный крест» при нанесении на самолет или вертолет должен вписываться в условный круг максимальных размеров, допустимых в той части самолета или вертолета, на поверхность которого он наносится».
Относительно нанесения бортовых номеров тем же «Положением» указывалось, что последние «изображаются на боковых поверхностях фюзеляжа самолета с двух сторон и на кабине вертолета с двух сторон. Номера на все самолеты (вертолеты), входящие в состав данной авиационной части, наносятся с номера 01 и выше до списочного количества самолетов (вертолетов) части и окрашиваются в один цвет. Бортовые номера окрашиваются в красный, голубой или жёлтый цвет и окантовываются чёрной полосой шириной 10-15 мм. Цвет бортового номера определяет, какой авиационной части принадлежит данный самолет (вертолет), а его порядковый номер определяет принадлежность авиационному подразделению. Цвет окраски бортовых номеров на самолетах и вертолетах устанавливается приказами командиров авиационных соединений». Назначался типовой ряд размеров бортовых номеров в 400 мм, 600 мм, 900 мм, 1200 мм и 1500 мм, где ширина цифр должна была равняться 2/3 их высоты.

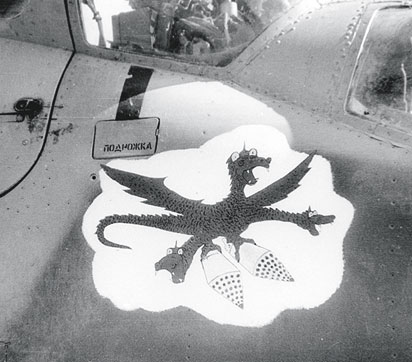

Змей Горыныч на бортах другого Ми-24В из состава 262-й овэ. Баграм, осень 1988 года
На самолетах в камуфляжной окраске допускалось нанесение бортовых номеров только белым кантом по цветной подложке основной окраски. В таком виде машины часто приходили с завода или прибывали из ремонта, предоставляя выполнять окончательную доводку номеров уже на местах. В частях белый кант обычно заливался одним из указанных цветов, превращая номер в цветной, но иногда и «нештатным» белым цветом или оставался контурным без заливки. Окантовка иногда была черной.
