Заслуживает внимания конструкция якоря «Антей» для спортивно-туристских судов водоизмещением от 1 до 5 т, разработанная в 1970 г. мастером спорта СССР Г. Малиновским (рис. 145).

Якорь состоит из двух основных частей: веретена и лап, составляющих одно целое. Отливки для якоря весьма просты и не требуют для обработки квалифицированной рабочей силы. Практически якорь можно собрать сразу же после зачистки облоя с отлитых деталей.

Конструкция якоря Малиновского предусматривает его использование на грунте, загрязненном корчами и топляками, без опасения оставить его на дне. Если якорь заберет «намертво» и при попытке вытащить его на судно буйреп оборвется, то следует, изменив направление тяги якорного каната, резко за него дернуть. При этом шпильки, являющиеся ограничителями угла отгиба лап, срежутся и веретено откинется на 150° по отношению к плоскости лап. После этого якорь легко вытащить. Срезное усилие шпилек, которые в корпусе лап держатся на резьбе, определяется их диаметром. К якорю прилагается комплект шпилек различного диаметра. Эксплуатация опытной партии якорей Малиновского весом 14 кг за время двух спортивных сезонов показала их полную практическую пригодность.

Рис. 146. Якорь-гриб весом 7 фунтов

Как правило, на самых малых судах, скажем, байдарках и различных весельных лодках, якорей нет. А если в них и возникает необходимость, владельцы обычно поступают, как их далекие предки, — привязывают к веревке камень. Но тем не менее за последние годы, с возросшими эстетическими требованиями владельцев «москитного флота», на свет появилось множество конструкций оригинальных якорей для самых малых судов. На надувных резиновых судах, где опасно пользоваться кошкой, применяют небольшие грибовидные якоря (рис. 146). Минимальный вес такого миниатюрного «гриба» — семь фунтов. Отверстия в его шапке способствуют засасыванию якоря в жидкий ил.

Рис. 147. Якорь-зонт

Для использования на плотном песчаном грунте можно применить другой грибовидный якорь (рис. 147). Вообще ему больше подходит название якорь-зонт. Он легок и отлично держит.

Рис. 148. Якорь-колокол

У нас в стране также появилась конструкция одного из вариантов грибовидного якоря (рис. 148). Ее предложил в 1965 году советский изобретатель Е. Левин. Этот якорь можно назвать якорем-колоколом. Он прост в изготовлении и пригоден для твердых грунтов.

Рис. 149. Якорь-обруч

Необычен по принципу действия якорь-обруч, изображенный на рис. 149. Его запатентовал в 1947 году американец Томпсон. Конструкция предельно проста. Стальной прут изогнут в виде восьмерки и сварен в стыке. Это как бы веретено и одновременно шток якоря. По диаметру большого кольца укреплен стальной стержень, к которому приварена согнутая под углом примерно 45° стальная полоса. Это лапы якоря. Трос крепится к малому кольцу «восьмерки». Обруч может упасть на любую из двух сторон. При протаскивании под действием натяжения троса нижняя лапа зарывается в грунт, а верхняя, упираясь в край обруча, ограничивает ее разворот. Такой якорь прост в изготовлении. Он неплохо держит, и его можно использовать дли зачаливания за врытый на берегу кол.

Рис. 150. «Плоский якорь»

Оригинален так называемый «плоский якорь», рассчитанный на использование на песке и иле (рис. 150). Одно время он применялся на английских гидросамолётах.

Рис. 151. Веретено «куриная кость»

Среди конcтpукцйй облегченных якорей особое место занимают якоря с одной поворотной лапой. Сейчас уже трудно утверждать, кто первый предложил эту идею. Англичане говорят, что однолапый якорь изобрел некий Пайпер, когда ел курицу. В Англии, как и в других странах, до сих пор бытует поверье о так называемой «кости исполнения желания» — небольшой куриной косточке, имеющей V-образную форму. Именно эта кость якобы и натолкнула англичанина Пайпера на мысль о V-образном веретене якоря. Известно, что в 1821 году Пайперу выдали патент на якорь с раздвоенным веретеном и одной рабочей лапой. Сейчас никто не помнит, каково было устройство поворотной лапы этого якоря, но спустя 150 лет он был вновь запатентован в США неким Hypсом (pиc. 151).

Рис. 152. Якорь Пономарева

Заслуживает внимания однолапый якорь советского инженера В. Пономарева, изобретенный в 1953 году (рис. 152). Он состоит из рамы в форме равнобедренного треугольника, основанием которого является ось лапы. Для стабильности якоря на грунте лапа якоря имеет боковые рога с фланцами. Для обеспечения втягивания рамы в клюз центр тяжести лапы расположен ниже оси ее вращения.

Рис. 153. Однолапый якорь Тайзака

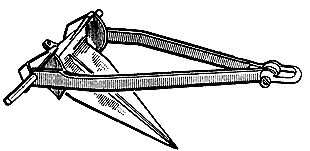

Кроме того, весьма распространена вполне оправдавшая себя конструкция, изображенная на рис. 153. Это однолапый якорь Тайзака — автора многих оригинальных решений в области судовых устройств.

На принципе «куриной кости» было разработано немало оправдавших себя кострукций однолапых якорей.

Так, например, в 1935 году советский инженер В.Мацюк разработал конструкцию якоря облегченного типа. Веретено якоря было сделано в виде рамы, несущей на одной стороне широкую лапу, имеющую с каждой стороны по два ребра жесткости. Конструкция рамы и лапы сварная из стали. При небольшом весе якорь имеет значительную держащую силу. Он был задуман изобретателем для использования гидросамолетами и глиссерами в районах с мягким грунтом. Спустя год после появления якоря Мацюка за рубежом появилось несколько аналогичных конструкций.

Быстрозахватывающие и самоосвобождающиеся

Судам технического флота нередко приходится становиться на якорь при минимальном отрезке вытравленной цепи при условиях, когда направления тяги якорь-цепи беспрестанно меняются. В таких случаях нужны так называемые быстрозахватывающие якоря.

Рис. 154. Якорь Лундина

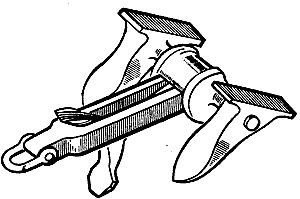

Рис. 155. Якорь Васильянова

На рис. 154 показан один из них, запатентованный в 1933 году шведским инженером Лундиным. Из чертежа видно, что конструкция якоря очень сложна. Более удачен быстрозахватывающий якорь, изображенный на рис. 155. Его запатентовал советский инженер Н. Васильянов в 1928 году. Веретено якоря — овальной формы, с вырезами для двух пар поворотных рогов, насаженных на шток. Для облегчения подъема на якоре сделан рым для буйрепа.

Рис. 156. Каждая лапа этого якоря вращается независимо…

Удачное решение кострукции быстрозахватывающего якоря нашел в 1911 году шотландский инженер Штахельбергер (рис. 156). Три лапы, насаженные на один соединительный болт, вращаются независимо одна от другой. Их разворот ограничивается тем, что основание захватов на каждый из трех лап упирается в нижнюю часть рамы веретена. При работе на разнородных грунтах и грунтах, засоренных камнями, у этого якоря неоспоримое преимущество перед двулапыми якорями. Он хорошо держит и на гальке. Подобный трехлапый якорь был запатентован в СССР инженером Г. Черемухиным в 1938 году.

Рис. 157. Якорь Колина

Неплохо зарекомендовал себя трехлапый якорь, предложенный французом А. Колином (рис. 157). Им часто пользуются яхтсмены [51].

Ни один якорь не застрахован от того, чтобы не зацепиться за корчу, камень, за чужую якорь-цепь или подводный кабель. Иногда, попав в расщелину, он навсегда остается на дне. Довольно часто якоря зацепляются за корпуса затонувших судов. В 1961 году шведы поднимали со дна гавани старинный военный корабль «Ваза», который перевернулся вверх килем и затонул почти со всем экипажем на виду у всего Стокгольма в 1628 году. Поднятый корабль решили превратить в своеобразный музей. Во время реставрации из его корпуса извлекли 29 якорей различных эпох и конструкций. Акватории портов, вообще говоря, — своего рода свалки металлолома. Поэтому каждую гавань можно образно назвать кладбищем якорей.

Поистине огромное кладбище якорей находится под Варной, у мыса Галата. Здесь болгарские водолазы обнаружили римские якоря со свинцовыми штоками, множество железных двурогих якорей времен Средневековья и массу современных якорей с поворотными лапами. Причина образования этого кладбища — господствующий в этом районе норд-ост. Когда он задувал, суда, бросившие якоря у мыса, вынуждены были оставлять их на дне и уходить в море, чтобы не разбиться на подводных камнях. Многие якоря здесь были обнаружены застрявшими в трещинах скального грунта.
