Чтобы шаблон не заклинивало в кладке и не возникало проблем с его извлечением, между ними надо оставлять зазор 5–10 мм. Иначе при перестановке шаблона придется прилагать усилия, что может нарушить кладку.

Говоря о монолитном колодце, нельзя оставить без внимания приготовление бетона. Для колодцев применяют бетонную смесь, составленную из цемента (марки не менее М400, лучше выше), песка и гравия (щебня), взятых в пропорции 1: 2: 3 или 1: 2,5: 4. Имеет значение и водоцементное отношение (отношение массы воды к массе цемента), которое равно 0,5–0,7, и не более, поскольку при увеличении воды в смеси она хотя и становится более подвижной и удобной в использовании, поскольку легко заливается в форму, но прочность бетона при этом страдает.

Последнее замечание касается того, каким образом осуществлять заливку бетона. Во избежание появления пустот опалубку заполняют бетоном послойно (по 100–150 мм) и после этого штыкуют и тщательно уплотняют (применение вибратора значительно облегчает дело). Образование на поверхности цементного молока есть сигнал качественно проделанной работы. После этого можно выполнять следующий слой. Когда заливка первого фрагмента заканчивается, его оставляют, как минимум, на 12 ч для отвердения, после чего снимают опалубку и переставляют ее на новое место, причем она должна захватывать уже отлитую стенку на 50–70 мм.

После того как монолитный колодец закончен, он должен набрать прочность (напомним, что на это требуется 28 суток), но в течение первой недели его надо защищать от пересыхания (если колодец строят летом) или подмерзания (если работы ведут осенью), засыпая влажными или сухими опилками соответственно.

Несомненным преимуществом бетонного колодца, независимо от того, какого типа конструкция применяется, является то, что он соответствует принятым санитарно-гигиеническим нормам. Имеют значение и прочность, и долговечность такого сооружения. Кроме достоинств, есть и недостатки, но о них далее.

Рассмотрим, как можно построить монолитный железобетонный колодец. Главным достоинством такой конструкции является отсутствие стыков и, следовательно, швов, т. е. монолитный колодец представляет собой сплошной железобетонный ствол, который прослужит не один десяток лет и сможет защитить воду от проникновения в нее поверхностных вод и пр. При небольшой глубине колодца прибегают к открытому способу его строительства, при котором в отрытом на всю глубину котловане, устанавливают опалубку и заливают ее бетонной смесью (одновременно потребуется осуществлять откачку поступающей воды, чтобы дать возможность бетонной смеси первого фрагмента схватиться), после чего перемещают опалубку выше и повторяют предыдущую операцию.

При значительной глубине рационально применять опускной способ. Однако в этом случае есть два метода, которыми можно это сделать.

Первый состоит в том, что стенки шахты бетонируют частями, а весь процесс предполагает следующее:

• изготовление деревянной опалубки. Если есть возможность, то для этой цели надо взять подходящего размера деревянную бочку, имеющую форму усеченного конуса. Необходимость именно конической формы диктуется тем, что опалубку после того, как затвердеет бетон, придется извлекать, и желательно, чтобы это происходило легко. А сделать это можно в том случае, если противоположные стенки можно будет наклонять, перемещать, как только крепеж будет снят. Кроме того, важно, чтобы размер бочки был таким, чтобы не возникало сложностей с ведением земляных работ внутри нее и с удалением грунта. Итак, подобрав бочку, отвечающую всем требованиям, изнутри ее обивают двумя ремнями (вверху и внизу), после чего снимают обручи. В результате таких манипуляций получают опалубку, которая, как гармошка, может сворачиваться и разворачиваться. Чтобы удерживать ее в развернутом виде, внутри прикрепляют два крючка;

• рытье шахты. В месте предполагаемого сооружения колодца выкапывают яму со следующими параметрами: диаметр – на 150–200 мм больше диаметра бочки в самом широком месте; глубина – на 50–100 мм меньше высоты опалубки;

• установка опалубки. Бочку в виде свертка опускают в яму, разворачивают и фиксируют;

• выполнение армирования. Для этого в четырех точках вертикально и слегка заглубляя в грунт устанавливают 4 прутка длиной 1200–1800 мм и диаметром 8–12 мм, к которым с шагом 100–150 мм привязывают горизонтальные прутки диаметром 6–10 мм. До стенок проходки они не должны доходить примерно на 20–25 мм. Для фиксации арматуры используют стальную проволоку диаметром 2,5–3 мм. Ее же применяют и при наращивании вертикальных прутков, которые накладывают один на другой примерно на 200–250 мм и скручивают или сваривают;

• осуществление бетонирования. Пространство между опалубкой и стенками шахты заливают бетоном и оставляют до отвердения;

• извлечение опалубки;

• выкапывание ямы второго уровня внутри первого фрагмента, установка опалубки, заполнение пространства между ней и стенками шахты бетоном. Так действуют до тех пор, пока колодец не достигнет нужной глубины;

• завершение работы. Когда колодец выведен на расчетную глубину, выполняют донный фильтр и оформляют оголовок (рис. 14).

Плюсами описанной технологии сооружения колодца являются экономия материалов и сил; использование минимума инструментов и тем более отсутствие необходимости привлекать тяжелую технику; безопасность, поскольку получаемая таким способом конструкция устойчива и монолитна. Кроме того, не требуется вставлять в стенки скобы, так как образовавшиеся уступы будут служить отличными ступенями. Из минусов следует упомянуть определенную растянутость во времени, поскольку надо дожидаться, пока бетон отвердеет. Однако при самостоятельном сооружении колодца для собственных нужд это вряд ли имеет особое значение.

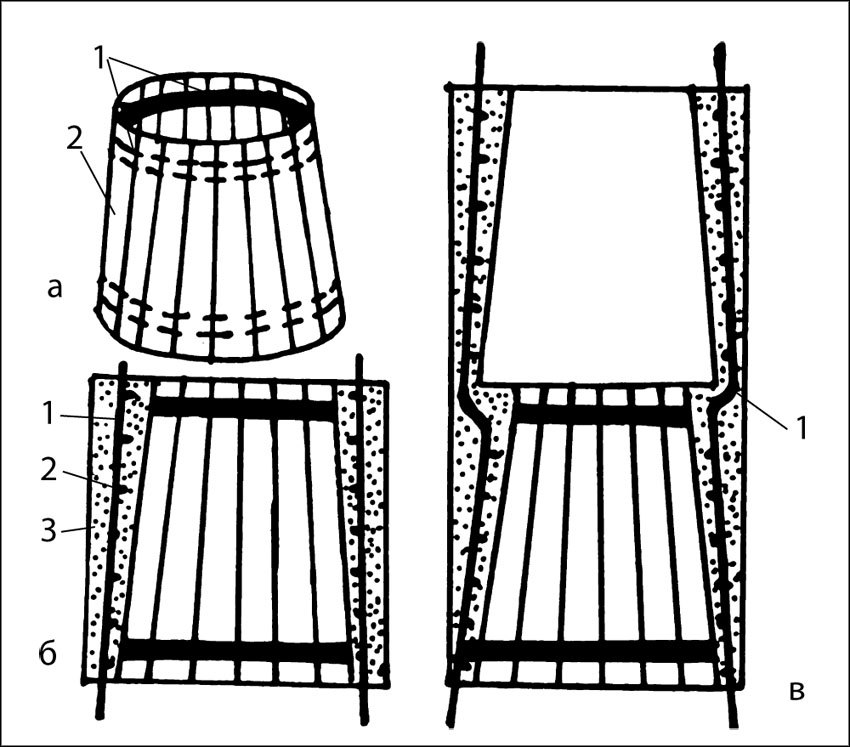

Рисунок 14. Устройство монолитного колодца (вариант 1): а) опалубка: 1 – ремни; 2 – сегменты; б) бетонирование первого уровня колодца; 1 – вертикальная арматура; 2 – горизонтальная арматура; 3 – бетон; в) бетонирование второго уровня колодца: 1 – скрутка или сварка наращиваемой арматуры

Второй способ заключается в том, что бетонные фрагменты наращивают вверху, а нижняя кромка готового кольца в результате выборки из-под него грунта будет постепенно опускаться по мере углубления колодца. Чтобы облегчить работу, первым можно установить готовое железобетонное кольцо (желательно оснастить его ножом для разрезания грунта), после чего наращивать остальные методом скользящей опалубки.

Сооружая монолитный колодец, совершенно необязательно придавать ему круглую форму. Гораздо проще изготовить квадратную или прямоугольную опалубку, ее легче армировать и заливать бетоном.

Возможен и другой вариант:

• выкапывают котлован глубиной примерно 1,5 м;

• рядом с шахтой на ровной площадке располагают башмак, т. е. железобетонное кольцо диаметром несколько превышающим диаметр будущего колодца;

• на кольце из арматуры сооружают каркас, на который устанавливают внутреннюю и внешнюю опалубку высотой 500–600 мм и диаметром по размеру сооружаемого колодца, причем первая может быть составлена из металлических или деревянных (фанерных) полос шириной не более 250 мм; вторая обязательно должна быть цельной;

• конструкцию заливают подготовленной бетонной смесью и переносят в шахту. При установке опалубки надо фиксировать ее досками или брусками, контролировать ее вертикальность и горизонтальность, вовремя наращивать арматуру;

• когда отлитая стенка достигнет высоты 1,5–2 м и окрепнет в течение 7–10 дней, из-под нее равномерно по периметру выбирают грунт (чтобы отливка легче скользила при движении вниз, копать нужно немного шире нее), пока верхняя кромка конструкции не опустится до уровня земли;
