Колодцы. Устройство и обслуживание

Сруб колодца и бани имеют как общее, поскольку изготавливаются одинаковыми способами, так и различия. Основные состоят в том, что в первом случае нельзя использовать изоляционные материалы, поскольку они быстро загнивают и портят вкус воды, и обрабатывать древесину антисептиками.

2. Если колодец сооружают в сыпучих грунтах, то вместо опускной рамы применяют деревянный ящик без дна со стенками высотой 1000 мм. Для его изготовления подойдут доски толщиной 50 мм, но для очень глубоких колодцев ее надо увеличить до 70–80 мм. Стенки ящика соединяют шипами, боковые стороны дополнительно фиксируют несколькими стальными полосками. Размер ящика совпадает с размером рамы, главное, чтобы между ним и стенкой шахты оставалось немного места, обеспечивающего более легкое скольжение этого приспособления.

Суть опускного способа состоит в том, что сначала выкапывают шахту глубиной 3 м, при этом вынутый грунт складируют не менее чем в 10 метрах от места работ, чтобы исключить давление его на почву и не провоцировать обвала стенок шахты. Далее на выровненное дно устанавливают либо опускную раму, либо первый венец, контролируя при этом их горизонтальность, после чего согласно нумерации укладывают оставшиеся венцы, подбивают деревянным молотком и проверяют вертикальность сруба. Постепенно сруб поднимают и выводят его на 3 венца над поверхностью земли, снаружи тщательно, заподлицо с бревнами замазывают пазы мятой жирной глиной, разравнивают ее поверхность. Поскольку нижние венцы шире остальных и наружу выступают на 50 мм и более, то риск того, что слой глины по мере опускания сруба осыплется, устраняется.

Далее очень важно не допустить смещения венцов и отрыва их друг от друга в процессе опускания сруба. С этой целью его изнутри по углам фиксируют толстыми досками, прибив их к каждому венцу. Кроме того, нельзя исключить того, что верхняя часть сруба не окажется зажатой осыпающимся со стенок шахты грунтом, а нижняя его часть вследствие этого не оторвется. Если это случается, то под нижние венцы подводят стойки, вставляют клинья, освобождают верх сруба от земли, пригружают его и заставляют опуститься на нижние венцы. После удаления груза укрепляют стенки шахты бревнами или досками.

Чтобы снизить трудоемкость работ по контролю сруба, прибегают к опусканию его по направляющим (рис. 11). Для этого к углам с внешней стороны прибивают к каждому венцу толстые доски – направляющие. Для большей надежности прикрепляют средние направляющие (последующие венцы укладывают между ними). Это в совокупности жестко стягивает всю конструкцию. После этого вплотную к направляющим вокруг сруба кладут бревна, а в углы, которые они образуют, вбивают колья диаметром 80–100 мм и фиксируют скобами. По такой раме направляющие вместе со срубом опускаются вниз, не распадаясь и не теряя вертикальности. Понятно, что извлечь направляющие после сооружения колодца не удастся и при необходимости замены венцов придется их выпиливать, что несколько усложнит работу.

Рисунок 11. Монтаж направляющих: 1) угловые; 2) средняя; 3) бревна рамы; 4) колья; 5) скобы

После того как выполнена вся предварительная подготовка, приступают к удалению грунта из-под сруба, причем работы ведутся внутри него и обычно 1 человеком, поскольку в ограниченном пространстве трудно задействовать большее количество. Основное орудие, которым пользуется колодезник, – это совковая лопата с укороченным черенком и ломик (помимо этого, ему потребуются совок или ковшик, ведро, иногда топор).

Удалять грунт необходимо правильно, стараясь не увеличивать промежуток между срубом и стенками шахты, и одновременно на несколько венцов (как правило, на три или четыре). Делают это следующим образом:

• в центре сруба выкапывают яму глубиной до 600 мм, собирают грунт в емкость и извлекают на поверхность;

• постепенно продвигаются от середины к венцам, сбрасывая землю в яму, в результате чего сруб оседает под собственным весом, выдавливая из-под себя почву, которая осыпается в подготовленное углубление. Остается только наполнить ею ведра и поднять наверх.

Казалось бы, лучше выбранным из-под венцов грунтом сразу заполнять зазор между срубом и стенками шахты. На делать этого нельзя, чтобы не создавать условий для трения между ними, что только усложнит работу.

Отдельного разговора заслуживает вопрос о том, как лучше извлекать грунт на поверхность земли, тем более что это связано с безопасностью человека, находящегося внизу. В качестве емкости используют бочку, ведро, бадью, которые должны быть настолько прочными, чтобы смогли выдерживать троекратную нагрузку. Деревянные емкости должны быть стянуты металлическими обручами.

Определенные требования предъявляются и к канату (он обязательно должен быть просмоленным, что предотвратит его подгнивание в условиях сырости и обрыв) или тросу. Диаметр первого должен быть 30–45 мм, а второго – 15–20 мм. Для захвата емкостей к канату или тросу прикрепляют стальной крюк диаметром 20 мм, грузоподъемность которого должна составлять не менее 500 кг. Кроме того, он оснащается прочным и надежным хомутом (карабином), который не позволит посуде с грунтом соскользнуть и упасть.

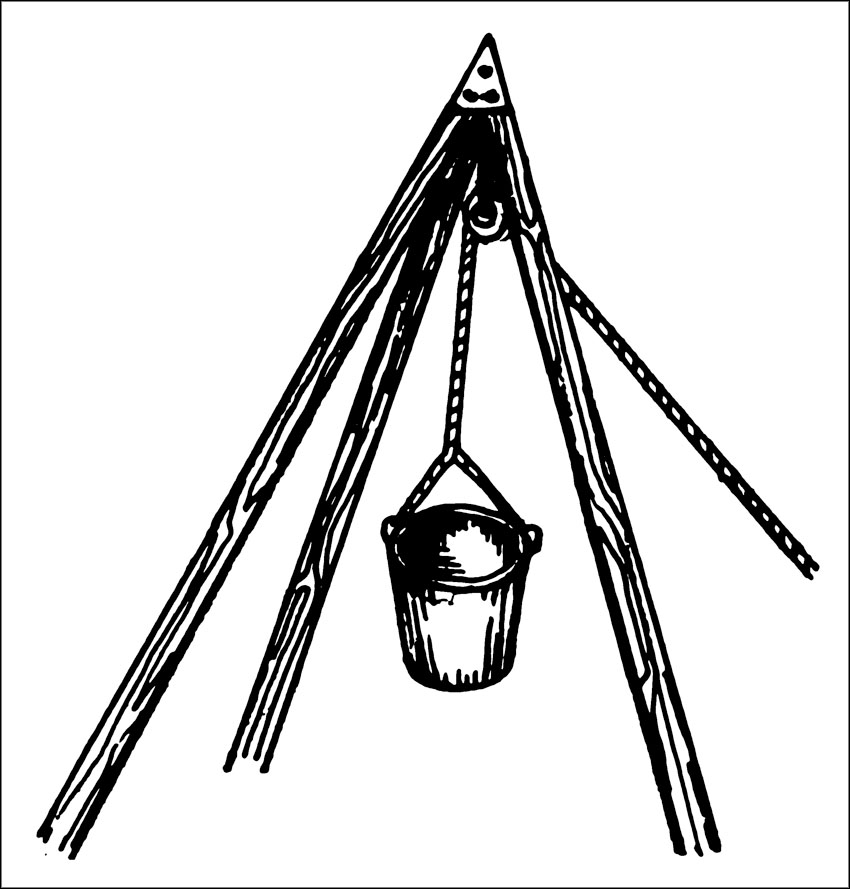

Для извлечения грунта, а потом и поступающей воды необходимо использовать простейшее приспособление – треногу (рис. 12). Ее можно купить или изготовить самостоятельно из трех прочных брусков, заглубив их в землю и стянув вверху. К треноге прикрепляют блок, через который перебрасывают канат или тросик, к одному из концов – ведро или другую емкость.

Рисунок 12. Тренога, оснащенная блоком

Часто встречается описание горизонтального и вертикального ворота, с помощью которых можно доставлять грунт на поверхность, однако профессиональные копатели, как правило, обходятся именно треногой, поскольку ее легко как смонтировать, так и разобрать после применения. Но к устройству горизонтального ворота мы еще вернемся, поскольку он представляет собой одно из приспособлений, позволяющих поднимать не только грунт при рытье шахты, но и воду из уже сооруженного колодца.

Иногда сруб застывает на месте, что возможно в тех случаях, если его заклинивает грунт или если он наталкивается на крупный камень. При возможности убрать камень или отколоть большую его часть так и поступают. Случается, что он может иметь такую величину, что сделать с ним что-либо в условиях тесной шахты нельзя, поэтому работы по сооружению колодца на этом и заканчиваются. При строительстве неглубокого колодца в плотных грунтах сруб, венцы которого наращиваются сверху, можно опускать, предварительно подвесив его на веревках.

Его фиксируют на высоте от 50 см до 1 м, и он не мешает углублять шахту. Чтобы веревки надежно удерживали сруб, их подводят под все углы так, чтобы середина веревки приходилась на угол, а концы прикручивают 2–3 витками к бревенчатой раме, которую монтируют над шахтой. Благодаря трению, возникающему между бревнами и веревками, сруб удерживается на месте. Когда требуется немного опустить его, концы веревок на витках стравливают.

Для безопасности данного способа необходимо правильно подобрать веревку, чтобы она смогла выдерживать большую нагрузку. Для этого надо произвести простой расчет, предварительно испытав веревку на разрыв, чтобы определить силу, при которой этот момент наступает. Допустим, это произошло при нагрузке в 1 т. Далее надо уменьшить эту силу вдвое, введя коэффициент запаса прочности 0,5, и умножить на 8 – по количеству концов, т. е. 8 x 0,5 x 1 = 4 т. Таким образом, максимальная масса сруба не должна превышать 4 т.
