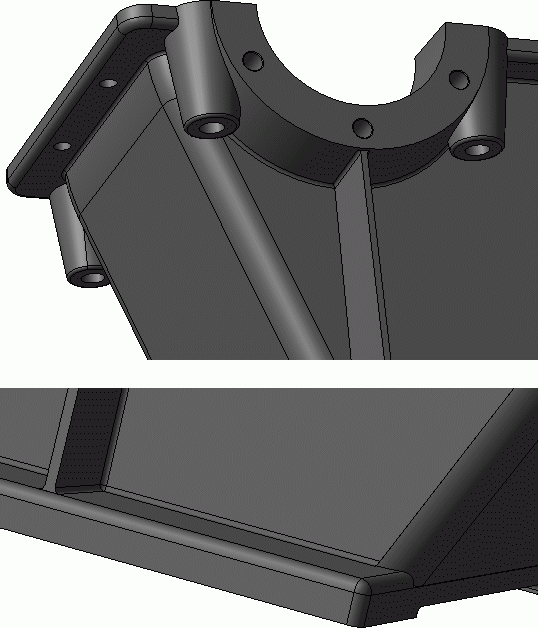

29. Для большей реалистичности модели добавьте скругления внутри и снаружи корпуса, на кромках, фланцах и пр. (рис. 3.89). Радиусы скруглений определяйте конструктивно. Постарайтесь за один вызов команды Скругление выполнять как можно скруглений ребер с одним радиусом.

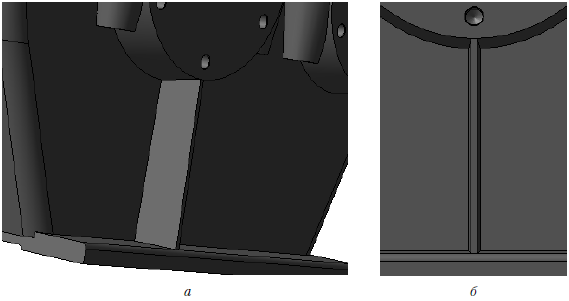

Рис. 3.89. Скругления в модели

Иногда при попытке скругления нескольких ребер сразу система выдает сообщение Невозможно выполнить операцию скругления. Это означает, что программе не удается корректно рассчитать скругление определенного радиуса на каком-либо из выделенных ребер. В таком случае придется методом последовательного исключения перебирать все ребра или изменять их радиус, пока скругление не выполнится.

Совет

При выполнении операции Скругление вам в основном придется работать только с ребрами в окне модели. Чтобы другие объекты при этом не мешали, настройте фильтр выделения таким образом, чтобы система «видела» только ребра. Для этого активируйте панель Фильтры компактной панели и нажмите кнопку Фильтровать ребра. После выполнения скруглений снимите действие фильтра, щелкнув на кнопке Фильтровать все.

Модель практически готова, за исключением одного маленького, но непростого элемента: в передней стенке редуктора необходимо сформировать нишу, куда будет вставлен маслоуказательный жезл.

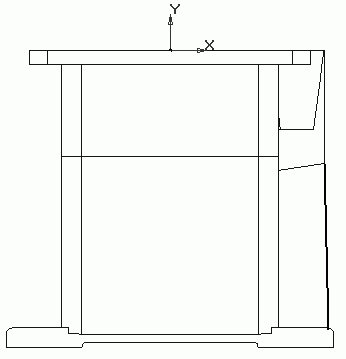

1. Запустите процесс построения эскиза на плоскости ZY. Перенесите в него с чертежа контур выступа на корпусе, в который вставлен маслоуказательный жезл. Обратите внимание: простым вращением мы не сможем получить трехмерный элемент требуемой формы, поэтому пока скопировать необходимо только образующую конуса-ниши, а отрезок, обозначающий опорную поверхность ниши, не трогать. Не забудьте, что после копирования изображения в эскиз его нужно будет симметрично отобразить относительно оси X.

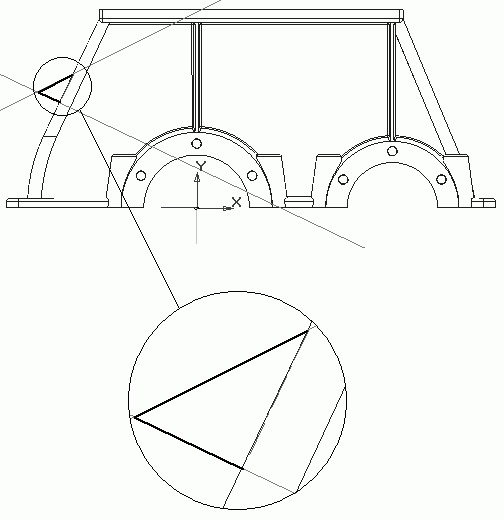

2. Постройте отрезок стиля Осевая, совпадающий с обводом корпуса (то есть с проекцией линии внешней поверхности передней стенки на плоскость эскиза). Создайте перпендикулярную вспомогательную прямую к этому отрезку (команда Перпендикулярная прямая панели Геометрия), проходящую через точку пересечения проекции опорной плоскости ниши для жезла и контура обвода корпуса. Создайте еще одну вспомогательную прямую так, чтобы она совпадала с первым (скопированным с чертежа) отрезком. Удлините этот отрезок вдоль построенной прямой до точки пересечения вспомогательных линий. Создайте еще один отрезок от точки пересечения прямых по нормали к осевой линии. Полученный эскиз показан на рис. 3.90.

Рис. 3.90. Контур ниши под маслоуказательный жезл

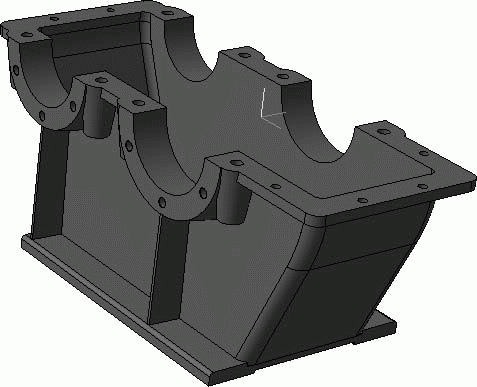

3. Выполните команду Операция вращения панели Редактирование детали для только что сформированного эскиза. Настройте ее на создание сфероида, после чего на вкладке Тонкая стенка запретите выполнение тонкой стенки. Из раскрывающегося списка Направление выберите пункт Средняя плоскость, а в поле Угол 1 введите значение 180 (в результате эскиз будет повернут на 90° в каждую сторону от плоскости эскиза). Завершите выполнение операции (рис. 3.91).

Рис 3.91. Начало формирования ниши в корпусе под маслоуказательный жезл

4. Создайте еще один эскиз в этой же плоскости. В нем разместите один отрезок, который обозначит опорную поверхность ниши. Скопируйте его из чертежа, но обязательно проследите, чтобы его первая точка не располагалась на передней стенке редуктора, а лишь максимально приближалась к ней. Вторая точка отрезка должна немного выступать за контур-образующую ниши (рис. 3.92).

Рис. 3.92. Эскиз для формирования опорной поверхности под жезл

4. Основываясь на последнем эскизе, выполните команду Сечение по эскизу панели Редактирование детали. Проследите, чтобы на панели свойств было выбрано прямое направление отсечения.

5. Создайте еще один эскиз на плоской грани, образованной сечением по эскизу. В нем прямо под ручкой постройте окружность с диаметром, равным диаметру ступени жезла (рис. 3.93). С помощью измерений на чертеже определяем этот диаметр (он составляет 16 мм). Для данного эскиза проделайте операцию вырезания выдавливанием на расстояние 12 мм в прямом направлении (глубину вырезания также получаем с чертежа).

Рис. 3.93. Эскиз первого отверстия в нише

6. Аналогично выполните еще одно вырезание, уже собственно отверстия в корпусе под жезл. Разместите окружность диаметром 9 мм на той же плоскости, что и предыдущий эскиз. Величину выдавливания определите произвольно, исходя из того, что отверстие должно насквозь проходить через переднюю стенку, но при этом не затронуть днище корпуса. Рекомендую принять расстояние вырезания равным 100 мм. Проследите также, чтобы центры окружностей двух последних эскизов точно совпадали (можно просто скопировать первую окружность во второй эскиз, привязываясь к началу координат, а потом уменьшить ее диаметр до 9 мм), иначе отверстия в нише будут несоосны. Полученное отверстие для маслоуказательного жезла показано на рис. 3.94.

Рис. 3.94. Ниша под маслоуказательный жезл

И последнее – вырежьте в опорных лапах отверстия под фундаментные болты.

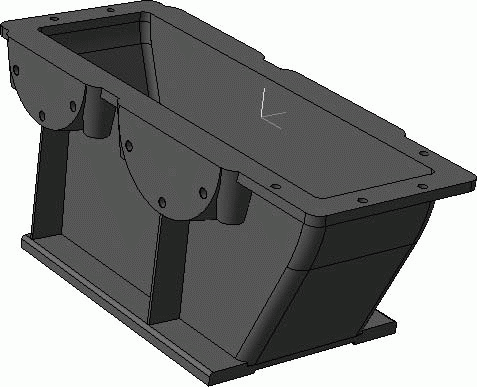

Таким образом, мы завершили создание сложной модели корпуса одноступенчатого редуктора, для чего нам пришлось выполнить более трех десятков формообразующих операций и множество сложнейших эскизов (рис. 3.95).

Рис. 3.95. 3D-модель корпуса редуктора

Если у вас возникнут затруднения на любом этапе построения, загрузите и проанализируйте модель из файла Корпус.m3d, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Редуктор цилиндрический. При необходимости запустите редактирование любой трехмерной операции, чтобы ознакомиться с ее настройками, или редактирование эскиза, чтобы детально изучить находящееся в нем изображение.

Крышка редуктора

Еще одна корпусная деталь не менее сложной конфигурации, чем корпус, – это крышка редуктора. Несмотря на некоторые существенные отличия внешнего вида, порядок ее построения будет таким же, как и процесс создания корпуса. Более того, большинство конструктивных элементов (фланцы, места крепления крышек подшипников, бобышки) выполняются аналогично тем же элементам на корпусе редуктора. С учетом этого процесс формирования трехмерной модели крышки будет приведен в упрощенном виде.

Создайте новый документ, установите ориентацию Изометрия XYZ и сохраните его в папку проекта под именем Крышка редуктора.m3d.

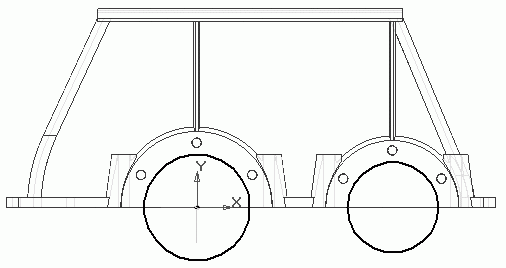

1. Первым шагом, как и при выполнении модели корпуса, будет создание фланца крышки. Это просто сделать: выделите плоскость ZX, создайте в ней эскиз продольного сечения фланца, после чего выдавите его в прямом направлении на расстояние 10 мм (толщина фланца крышки редуктора). Эскиз фланца можете скопировать из модели корпуса – его при этом не придется как-либо редактировать или поворачивать, достаточно будет просто скопировать в буфер обмена из одного эскиза и вставить из буфера в другой.
