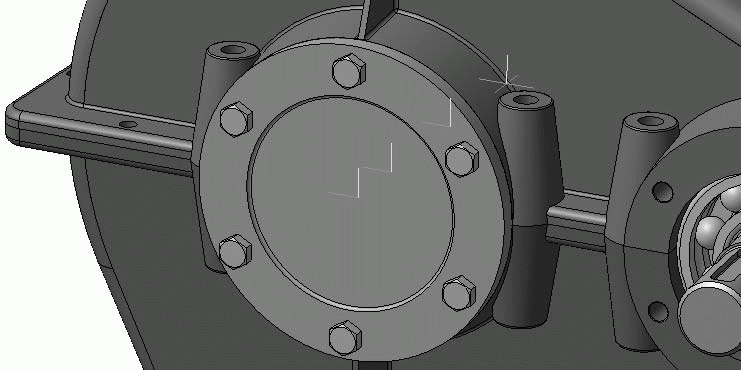

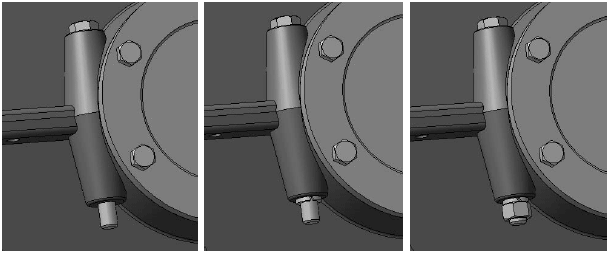

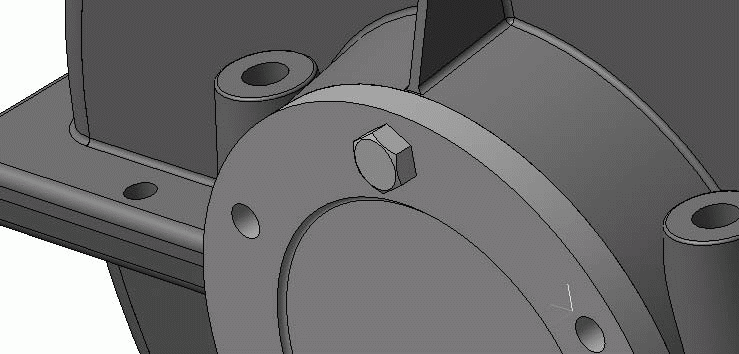

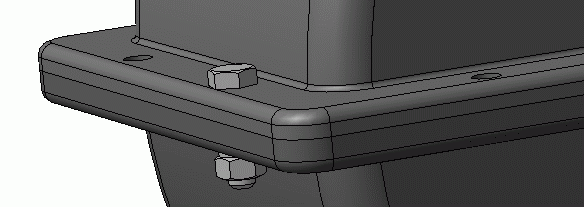

Оставшиеся два отверстия во фланцах по боках редуктора придется заполнить вручную, поскольку создавать массив из двух компонентов нецелесообразно.

Для завершения нажмите кнопку Перестроить и сохраните сборку.

Мы подошли к завершающему этапу построения сборки. Нам осталось только закрыть смотровое отверстие крышкой, вставить в эту крышку ручку-отдушину, позволяющую выходить наружу нагретым газам при интенсивной работе редуктора, и закрепить данную крышку болтами.

Уверен, что самостоятельно создать модели крышки смотрового отверстия и ручки-отдушины для вас уже не проблема. Эскиз операции вращения для получения модели ручки отдушины можете скопировать из чертежа. Крышку смотрового отверстия постройте, используя эскиз смотрового отверстия в крышке редуктора (габаритные размеры крышки 150 x 100 мм, диаметр отверстия под ручку – 12 мм). Эти модели вы также можете просто скопировать в папку своего проекта из файлов Крышка смотрового отверстия.m3d и Ручка-отдушина.m3d, которые находятся в папке Examples\Глава 3\Редуктор цилиндрический компакт-диска, прилагаемого к книге.

Вернемся к сборке. Вызовите команду Добавить из файла, выберите файл модели крышки смотрового отверстия и вставьте ее в любой точке над крышкой редуктора. Установите сопряжение Совпадение объектов между нижней гранью крышки смотрового отверстия и верхней плоской гранью крышки редуктора (плоскостью, на которой должна лежать крышка). После этого вызовите команду Соосность и задайте сопряжение между цилиндрическими поверхностями отверстия под болт, фиксирующий крышку смотрового отверстия, в самой крышке и в крышке редуктора (рис. 3.125). Если сопряжения наложены правильно, то все отверстия в крышке должны совпасть с отверстиями в корпусной детали. Зафиксируйте крышку и назначьте ей какое-нибудь значимое имя в дереве построений.

Рис. 3.124. Модели крышки смотрового отверстия и ручки-отдушины

Рис. 3.125. Сопряжение крышки смотрового отверстия

Добавьте в сборку из файла модель ручки-отдушины и сопрягите ее с центральным отверстием в крышке смотрового отверстия. Для этого, как обычно, хватит последовательного применения двух сопряжений – Соосность и Совпадение объектов. После этого разместите в отверстиях крышки четыре болта (из библиотеки крепежа) диаметром 8 мм и длиной 22 мм.

Последнее, что необходимо доработать в модели редуктора, – это шпонки на валах. Я специально не описывал процесс моделирования этих деталей (хотя, в принципе, их очень просто моделировать и описывать много бы не пришлось) и не упоминал об их вставке в сборку, чтобы на их примере продемонстрировать процесс создания детали в сборке.

На некоторое время сделайте невидимыми (с помощью команды Скрыть контекстного меню каждого компонента в дереве сборки) крышку редуктора и зубчатое колесо. Это сделано для того, чтобы они не мешали нам во время построения. Выделите плоскую грань в шпоночном пазу под колесом на ведомом валу (рис. 3.126) и нажмите кнопку Создать деталь. Система предложит ввести имя создаваемого компонента и указать путь, куда сохранять файл новой детали. Назовите файл Шпонка 22.m3d (первый индекс – это номер вала, второй – номер шпонки на валу) и сохраните его в одну папку со всеми файлами редуктора.

Рис. 3.126. Выделение опорной плоскости для создания детали в контексте сборки

После сохранения файла сборка перейдет в режим контекстного редактирования, все пассивные детали будут отображены зеленым цветом, а на выбранной плоскости сразу запустится процесс формирования эскиза первой (базовой) формообразующей операции новой детали. Перенесите в этот эскиз изображение профиля паза под шпонку (с чертежа или с эскиза выреза шпоночного паза в модели тихоходного вала). Создайте элемент выдавливания на построенном эскизе, величину выдавливания установите равной 14 мм (высота шпонки берется из справочной литературы), направление – прямое.

После выдавливания, не выходя из режима редактирования детали, отключите видимость ведомого вала, чтобы иметь доступ к нижней грани шпонки. С помощью операции Скругление создайте скругления радиусом 1 мм на верхней и нижней гранях шпонки. Завершите процесс контекстного редактирования детали, для чего следует отжать кнопку Редактировать на месте на панели инструментов Текущее состояние. Модель призматической шпонки, соединяющей ведомый вал с зубчатым колесом, готова, причем сразу размещена в нужном месте сборки (рис. 3.127).

Рис. 3.127. Деталь шпонки, смоделированная прямо в сборке (крышка редуктора, зубчатое колесо и ведомый вал скрыты)

После завершения моделирования возобновите видимость ранее спрятанных компонентов.

Таким же способом постройте еще две шпонки на выходных участках обоих валов. Высоту шпонок примите равной 9 мм на быстроходном валу и 12 мм на тихоходном. При желании вы можете добавить шпонки в сборку обычным образом, то есть просто загрузив их из файлов. Файлы шпонок Шпонка 11.m3d, Шпонка 21.m3d и Шпонка 22.m3d находятся в папке Examples\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.

Полная 3D-модель одноступенчатого цилиндрического косозубого редуктора готова (рис. 3.128). Можете создать с нее ассоциативный чертеж и сравнить его с чертежом, выполненным вручную, чтобы проконтролировать, насколько точно была сделана трехмерная модель. Итоговый файл модели _РЕДУКТОР.a3d находится в папке Examlpes\Глава 3\Редуктор цилиндрический прилагаемого к книге компакт-диска.

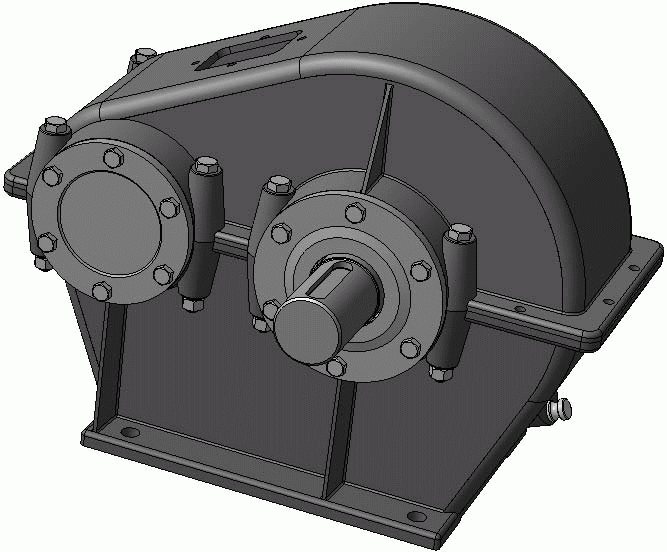

Рис. 3.128. 3D-модель цилиндрического одноступенчатого редуктора

Есть, правда, один нюанс. Модель хороша, вполне реалистична, точно собрана, но не демонстрирует внутреннее строение механизма. На рис. 3.128 видны лишь корпусные детали и крепеж и больше ничего. Не разбирая такую модель, вы даже не сможете с уверенностью сказать, какой тип зацепления реализован в этом цилиндрическом редукторе: прямозубое, косозубое или шевронное. Поэтому на практике в трехмерных моделях больших сборок весьма часто применяют всевозможные вырезы и сечения, чтобы максимально открыть и отобразить внутреннее строение агрегата. Попробуем выполнить разрез-сечение нашей модели.

Самый простой вариант – создать сечение при помощи одной из плоскостей (ортогональной, например). Однако в этом случае модель теряет реалистичность, становится сложно представить себе реальные габариты объекта, к тому же при сечении плоскостью могут быть отсечены важные конструктивные элементы и даже целые детали. По данной причине рекомендую выполнить сечение по эскизу, подобрав его таким образом, чтобы не нарушить реалистичное представление модели и, вместе с тем, максимально показать ее «внутренности».

Выделите в дереве сборки плоскость ZX (в модели вы уже просто не сможете добраться до этой плоскости) и нажмите кнопку Эскиз. Создайте в эскизе изображение из трех отрезков (рис. 3.129). Вертикальный отрезок должен начинаться в точке начала координат эскиза, а длина его должна равняться 259 мм (межосевому расстоянию). Начальные точки двух горизонтальных отрезков совпадают с конечными точками горизонтального отрезка. Длина этих двух отрезков не столь важна, главное, чтобы их концы (края построенного контура) выходили за пределы тел сборки.
