СКР-19(зав. № 179, модернизирован по пр. 35М, до 19.05.1966 г. – ПЛК-19). ССЗ № 820 (г. Калининград): 25.02.1963 г.; 27.07.1964 г.; 30.06.1966 г.
Входил в состав БФ. С 1-го по 6.09.1978 г. СКР-19 с дружественным визитом посетил Копенгаген (Дания). С 24.04.1974 г. по 7.04.1976 г. на ССЗ «Янтарь» (г. Калининград) он прошел капитальный ремонт и модернизацию по пр. 35М. 29.10.1992 г. корабль исключили из боевого состава флота и передали в ОРВИ для утилизации. В 1993 г. СКР-84 разобрали на металл.
Пр. 1135-21 ед.
Водоизмещение, т:
– стандартное 2810 или 2960( 73*) или 3160( 74*)
– полное 3200 или 3455( 73*) или 3550( 74*)
Главные размерения, м:
– длина наибольшая (по ВЛ) 123,0 (113,0)
– ширина корпуса наибольшая (по ВЛ) 14,2 (13,2)
– осадка средняя 4,51 или 4,57( 74*)
Экипаж, чел. (в т. ч. офицеров) 194 (22)
Автономность по запасам провизии, сут 30
Энергетическая установка:
– тип газотурбинная с совместной работой маршевых и форсажных ГТД
– количество х тип форсажных ГТД (суммарная мощность, л. с.) 2 х ДК59 (36 000) или ДТ59 (45 400)( 75*)
– количество х тип маршевых ГТД (суммарная мощность, л. с.) 2 х М-62 (10 000) или ДС71 (18 000)( 75*)
– количество гребных валов х тип движителей 2 х ВФШ
– количество х тип (мощность источников тока ЭЭС, кВт) 5 х ДГ (по 500)
Скорость хода, уз:
– полная 30-32
– экономическая 14
Дальность плавания, мили:
– ходом 14 уз 3950
Вооружение:
Противокорабельный ракетный комплекс:
– тип «Уран»( 76*)
– количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)
– боезапас 8 ПКР ЗМ-24
Противолодочный ракетный комплекс:
– тип «Метель» или «Раструб-Б»( 77*)
– количество ПУ х направляющих (тип ПУ) 1x4 (КТ-106У)
– боезапас 4 ПЛУР 85-Р или 85-РУ
– КСУС «Мусон» или «Мусон-У»( 77*)
Зенитный ракетный комплекс:
– количество х тип 2 х «Оса-М» или «Оса-МА»( 76*)
– количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-122)
– боезапас 40 ЗУР 9М-ЗЗМ
– количество х тип СУО 2 х 4Р-33
Артиллерийский комплекс:
– количество АУ х стволов (тип АУ) 2 x 2 – 76/60 (АК-726)
– боезапас 1600 выстрелов
– СУАО «Турель» (MP-105)
Противолодочное:
– количество ТА х труб (тип ТА) 2 x 4- 533-мм (ПТА-53-1135)
– боезапас 8 торпед 53-65К или СЭТ-65
– КСУС «Дракон-1135»
– количество РВУ х стволов (тип РВУ) 2 х 12 – 213-мм (РБУ-6000)( 78*)
– боезапас 96 РГБ-60
Радиоэлектронное:
– ПОТО «Планшет-35»
– РЛС общего обнаружения «Ангара-А» (МР-310А)( 79*) или «Фрегат-МА»( 76*)
– навигационные РЛС «Волга» (МР-310У) +
«Дон-2»( 80*)– система предупреждения о лазерном облучении «Спектр-Ф»( 76*)
– комплекс средств РЭБ «Старт» (МП-401)
– КРС набор средств или «Буран-6»( 76*)
– количество ПУ х труб (тип ПУ) СППП 4 х 16 – 82-мм (ПК-16) или 2 х 16 – 82-мм (ПК-16) + 8 х 10 – 122-мм (ПК-10)( 76*)
– ГАС с антенной в подкильном обтекателе «Титан-2» (МГ-332)( 81*)
– ГАС с антенной в буксируемом обтекателе «Вега» (МГ-325)
– ГАК «Звезда-М1»( 82*)
( 73* ) Для пр. 11352.
( 74* ) Для пр. 11353.
( 75* ) После проведения среднего ремонта.
( 76* ) Для пр. 11352.
( 77* ) После модернизации.
( 78* ) Кроме пр. 11352.
( 79* ) Для пр. 1135 и 11353.
( 80* ) На некоторых кораблях в дополнении к вышеупомянутым РЛС устанавливалась РЛС «Tesla» чешского производства.
( 81* ) На пр. 1135.
( 82* ) На пр. 11352 и 11353 с антеннами в буксируемом, носовом и подкильном обтекателях.
Сторожевой корабль пр. 1135 (шифр «Буревестник») спроектирован Северным ПКБ под руководством Н.П. Соболева. Работы над проектом корабля начались в 1964 г. Изначально он классифицировался как большой противолодочный корабль 2-го ранга и предназначался для обеспечения ПЛО корабельных соединений и поиска подводных лодок противника в морской зоне, где эффективность кораблей пр. 35 и пр. 159 была невелика. С 1979 г. пр. 1135 классифицировался как сторожевой корабль.

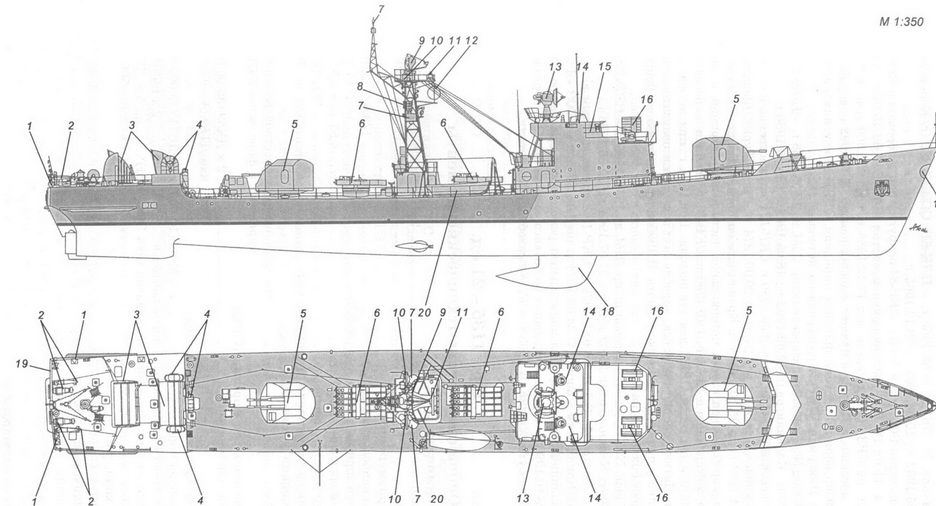

Схема наружного вида СКР пр. 1135:
I – охранительное устройство БОКА-Ду; 2 – ангар рабочего тела и ПОУ ГАС «Вега»; 3 – ПУ НУРС СППП ПК-16; 4 – 76-мм АУ АК-726; 5 – ПУ ЗРК «Оса-М»; 6 – АП РЛС СУАО «Турель»; 7 – АП СУО 4Р-33; 8 – АП радиопеленгатора АРП-50Р; 9 – АП РЛС «Ангара-А»; 10 – передающие антенны комплекса средств РЭБ «Старт»;
II – АП РЛС «Волга»; 12-АП РЛС КСУС «Мусон»; 13-45-мм прожектор; 14 – оптический перископический визир ходовой рубки; 15-ходовая рубка; 16-АП РЛС «Дон-2»; 17 – РБУ-6000; 18 – ПУ ПЛРК «Метель»; 19 – обтекатель антенны ГАС «Титан-2»; 20 – приемная антенна комплекса средств РЭБ «Старт»; 21 – ходовой мостик; 22 – 533-мм ТА ПТА-53-1135; 23 – грузовой катер; 24 – минные рельсы; 25 – шестивесельный ял.
