Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

Пытливый(зав. № 169). ССЗ «Янтарь»: 27.06.1979 г.; 16.04.1981 г.; 30.11.1981 г.

Входит в состав ЧФ. С 30.05 по 3.06.1988 г. Пытливый с дружественным визитом посетил порт Пирей (Греция). 2.12.1989 г. он на внутреннем рейде порта Ла-Валетта обеспечивал рабочую встречу Генерального секретаря ЦК КПСС М.С. Горбачева с президентом США Дж. Бушем. С 9.07.1993 г. по 10.1996 г. на ССЗ «Янтарь» (г. Калининград) корабль прошел средний ремонт.

Пр. 11351-7 ед.

Основные тактико-технические элементы

Водоизмещение, т:

– стандартное 3180 или 3070( 87*)

– полное 3670 или 3545( 87*)

Главные размерения, м:

– длина наибольшая (по BЛ) 123,0 (113,0)

– ширина корпуса наибольшая (по BЛ) 14,2 (13,2)

– осадка средняя 5,0 или 4,72( 87*)

Экипаж, чел. (в т. ч. офицеров) 192 (31)

Автономность по запасам провизии, сут 30

Энергетическая установка:

– тип газотурбинная с совместной работой маршевых и форсажных ГТД

– количество х тип форсажных ГТД (суммарная мощность, л. с.) 2 х ДТ59 (45 400)

– количество х тип маршевых ГТД (суммарная мощность, л. с.) 2 х ДС71 (18 000)

– количество гребных валов х тип движителей 2 х ВФШ

Скорость хода, уз:

– полная 32

– экономическая 14

Дальность плавания, мили:

– ходом 14 уз 3900

Вооружение:

Зенитный ракетный комплекс:

– тип «Оса-МА»

– количество ПУ х направляющих (тип ПУ) 1 х 2 (ЗИФ-122)

– боезапас 20 ЗУР 9М-ЗЗМ

– тип СУО 4Р-ЗЗМА

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 х 1 – 100/60 (АК-100)

– СУАО «Лев» (MP-184)

– количество АУ х стволов (тип АУ) 2х 1- 30-мм (АК-630М)

– боезапас 12 000 выстрелов

– СУАО «Вымпел-А»

Противолодочное:

– количество ТА х труб (тип ТА) 2 x 4- 533-мм (ПТА-53-1135)

– боезапас 8 торпед 53-65К или СЭТ-65

– КСУС «Дракон-1135»

– количество РБУ х стволов (тип РБУ) 2 х 12 – 213-мм (РБУ-6000)

– боезапас 96 РГЕ-60

Авиационное:

– количество АУ х тип вертолетов 1 х Ка-27ПС

– оборудование ВППл светотехническое

– тип ангара палубный

Радиоэлектронное:

– БИУС «Сапфир-У7»

– РЛС общего обнаружения «Ангара-А»(МР-310А)( 87*) или «Фрегат-МА» (МР-760)

– Количество х тип навигационные РЛС 1 х «Вайгач-Наяда» + 1 х «Волга» + 1 х «Кивач»( 88*)

– комплекс РЭБ «Старт» (МП-401)

– КРС набор средств

– количество ПУ х труб (тип ПУ) СППП 2 х 16 – 82мм (ПК-16) + 4 х 10 – 122мм (ПК-10)

– ГАС с антенной в подкильном обтекателе «Платина-С» (МГК-335С)

– ГАК с антенной в буксируемом обтекателе «Бронза» (МГ-345)

( 87* ) Для СКР Менжинский и Дзержинский.

( 88* ) Для обеспечения полетов вертолета и навигации.

Сторожевой корабль пр. 11351 (шифр «Нерей») спроектирован Северным ПКБ под руководством Н.П. Соболева, а затем А.К. Шнырова на базе пр. 1135. Данные корабли строились по заказу КГБ СССР для морских частей пограничных войск и предназначены для несения дозорной службы, охраны 200-мильной экономической зоны на Тихом океане, борьбы с контрабандой и решения (в случае необходимости) задач ПЛО. Они считаются одной из самых удачных модификаций пр. 1135. Однако эти корабли чрезмерно насыщены оружием, не требующимся для несения пограничной службы.

В отличие от базового проекта данный СКР обеспечивает постоянное базирование вертолета Ка-27ПС, который размещается в палубном ангаре. Для этого пришлось отказаться от ПЛРК, одного из ЗРК «Оса-МА» и второй 100-мм АУ. Отсутствие последних частично компенсировали двумя установками АК-630М с СУАО «Вымпел». Корабли пр. 11351 несут более совершенное (чем СКР пр. 1135 и пр. 1135М) гидроакустическое вооружение и средства РЭБ. Предполагалось, что все они будут оснащены РЛС «Фрегат-МА», однако из-за срыва сроков принятия ее на вооружение первые два корабля серии (Менжинский и Дзержинский) получили РЛС «Ангара-А».

Изначально планировали построить 12 единиц. Семь кораблей успели ввести в строй до распада СССР, и в настоящее время они входят в состав ВМФ России. Еще три недостроенных корабля отошли к Украине. Из них достроили лишь один Киров (зав. № 208), который 2.04.1993 г. под названием Гетьман Сагайдачний (борт. № U130) ввели в состав ВМС Украины. Красный вымпел (зав. № 209), переименованный в Гетьман Дорошенко, в 1993 г. из-за отсутствия финансирования, прекратили строить, законсервировали и поставили на прикол. Вероятность его вступления в строй мала. Третий корабль разобрали на стапеле. На базе СКР пр. 11351 был разработан пр. 11356 – фрегат для ВМС Индии.

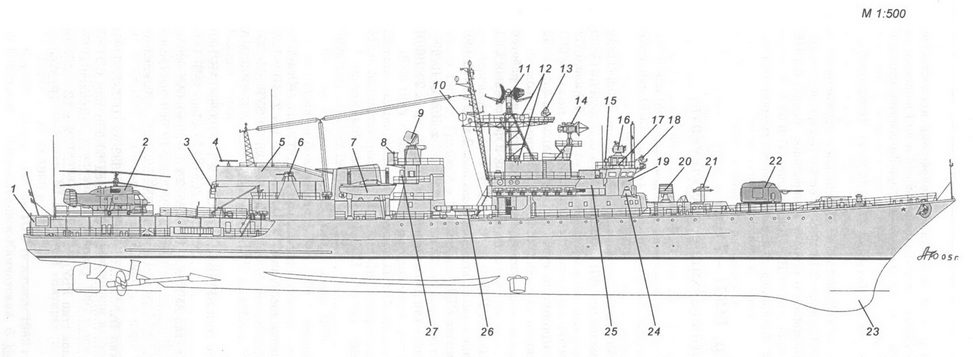

Схема наружного вида ПСКР Дзержинский:

I – ангар рабочего тела и ПОУ ГАК «Бронза»; 2 – вертолет Ка-27ПС; 3 – стартовый командный пост; 4 – АП РЛС «Кивач»; 5 – вертолетный ангар; 6 – 30-мм АУ АК-630М; 7 – командирский (досмотровый) катер; 8 – визирная колонка СУАО «Вымпел-А»; 9 – АП РЛС СУАО «Вымпел-А»; 10 – АП радиопеленгатора АРП-50Р;

II – АП РЛС «Ангара-А»; 12 – передающие антенны комплекса средств РЭБ «Старт»; 13-АП РЛС «Волга»; 14-АП РЛС СУАО «Лев»; 15-45-мм прожектор; 16 – АП РЛС СУО 4Р-ЗЗМА ЗРК «Оса-МА»; 17 – оптический перископический визир ходовой рубки; 18 – АП РЛС «Вайгач-Найада»ходовая рубка; 19 – ходовая рубка; 20 – РБУ-6000; 21 – ПУ ЗРК «Оса-МА»; 22 – 100-мм АУ АК-100; 23 – обтекатель антенны ГАС «Платина-С»; 24 – приемная антенна комплекса средств РЭБ «Старт»; 25 – ходовой мостик; 26 – 533-мм ТА ПТА-53-1135; 27 – ПУ НУРС СППП ПК-16.

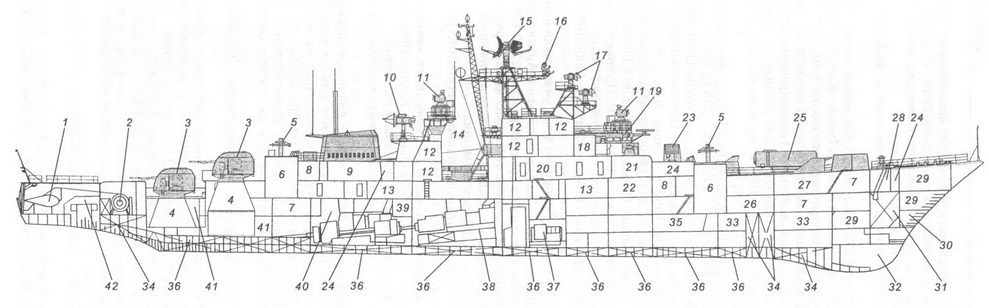

Продольный разрез ПСКР пр. 11351:

1 – помещение ГАК «Бронза»; 2 – стартовый командный пост; 3 – АП РЛС «Кивач»; 4 – вертолетный ангар; 5 – вертолет Ка-27ПС; 6 – погреб авиационного боезапаса; 7 – кубрики личного состава; 8 – компрессоры общесудовых систем; 9 – кладовые различного назначения; 10 – кабина поста дистанционного управления ГЭУ; 11 – визирная колонка СУАО «Вымпел-А»; 12-АП РЛС СУАО «Вымпел-А»; 13-посты РТВ и выгородки высокочастотных блоков; 14-помещения вентиляторов; 15 – АП РЛС «Фрегат-МА»; 16 – АП РЛС «Волга»; 17 – коридор кают-компании; 18 – АП РЛС СУАО «Лев»; 19 – АП РЛС СУО 4Р-ЗЗМА ЗРК «Оса-МА»; 20 – кают- компания; 21 – каюты офицеров и мичманов; 22 – РБУ-6000; 23 – ПУ ЗРК «Оса-МА»; 24 – погреб ЗУР и устройство перезаряжания ПУ ЗРК «Оса-МА»; 25 – 100-мм АУ АК-100; 26 – подбашенное отделение 100-мм АУ; 27 – погреб 100-мм выстрелов; 28 – шпилевое отделение; 29 – форпик; 30 – цепной ящик; 31 – выгородка антенны ГАС «Платина-С»; 32 – помещение гидропривода антенны ГАС «Платина-С»; 33 – посты гидроакустиков; 34 – шкиперские кладовые; 35 – цистерны пресной воды; 36 – боевые посты различного назначения; 37 – ГКП; 38 – топливные цистерны; 39 – шахта лага и эхолота; 40 – носовая электростанция; 41 – отсек вспомогательных механизмов (энергоотсек) и помещение успокоителя качки; 42 – носовое МО; 43 – кормовое МО; 44 – отстойная цистерна; 45 – цистерна авиационного топлива; 46 – румпельное отделение.
