Котлы тепловых электростанций и защита атмосферы

Глава 4. Тепловой и материальный баланс котельной установки

Котельная установка сконструирована и работает в строгом соответствии с законом сохранения энергии. Это значит, что тепловая энергия, полученная в топке в результате сгорания органического топлива, расходуется на нагревание и превращение воды в пар, а также на перегрев этого пара до заданной температуры. Некоторая часть тепловой энергии при этом теряется в окружающую среду, с уходящими газами, с физическим теплом золы и шлака. Присутствует среди потерь и несгоревшая часть топлива – химический и механический недожог (рис. 4.1).

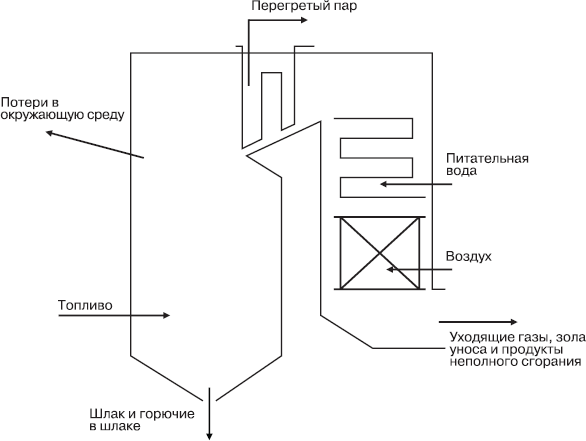

Рис. 4.1. Схема основных тепловых потоков котла

4.1. Газовоздушный тракт

Для превращения химической энергии органического топлива в тепловую, в топочную камеру котла подаются топливо и окислитель, а из котла удаляются продукты сгорания. Конструкторы котла и эксплуатационный персонал (каждый – в зоне своей компетенции) стараются обеспечить максимально полное сгорание топлива, минимальные потери в окружающую среду и максимальную степень охлаждения продуктов сгорания, покидающих котельную установку. Всё это вместе приводит к повышению коэффициента полезного действия – КПД (брутто).

Приходная часть материального баланса котла — это топливо (В, кг/с) и окислитель (L_B, кг/с), в качестве которого используется организованно подаваемый в топку горячий воздух. Кроме того, в негазоплотных котлах, работающих под разрежением, в топку и конвективные газоходы подсасывается некоторое количество воздуха (L_т и L_к, кг/с). При этом подсосанный в конвективный газоход воздух в процессе горения не участвует, то есть является полностью балластным.

Расходная часть материального баланса — газообразные продукты сгорания, покидающие котел, и твердые очаговые остатки – золошлаки (последние – только при сжигании твердого топлива). При этом шлак удаляется через холодную воронку или через летку (в топках с жидким шлакоудалением), а зола уноса улавливается в электрофильтрах или других золоуловителях (за исключением небольшой части, уносимой газообразными продуктами сгорания через дымовую трубу).

Таким образом, уравнение материального баланса по газовоздушному тракту можно записать в таком виде:

B + L_B + L = L_r + G_з/ш. (4.1)

В случае сжигания жидкого или газообразного топлива в этом уравнении последний член отсутствует.

Расход топлива В определяется мощностью (паропроизводительностью) котельного агрегата, а необходимый расход окислителя (кислорода) можно подсчитать по содержанию в топливе горючих компонентов – углерода С, водорода Н и серы S.

Так, например, количество кислорода, необходимое для полного сгорания углерода, легко определить, зная молекулярные массы углерода (12), кислорода (32) и плотность кислорода при 20 °С и 101,3 кПа (1,428 кг/м³):

 (4.2)

Точно так же можно подсчитать количество необходимого кислорода для полного сгорания водорода (5,56 м³/кг) и серы (0,7 м³/кг). После этого легко определить теоретически необходимый расход кислорода для полного сгорания твердого и жидкого топлива (с учетом кислорода О^r, который имеется в сжигаемом топливе):

. (4.3)

Если учесть, что содержание кислорода в воздухе (по объему) составляет приблизительно 21 %, то для определения теоретического количества сухого воздуха V_B^O (м³/кг), необходимого для полного сгорания твердого и жидкого топлива (то есть при = 1,0), можно записать:

V_B^O = 0,0889 (С^r + 0,375S^r_O+K) + 0,265Н^r – 0,ЗЗЗО^r. (4.4)

Аналогичный расчет для случая, когда в котле сжигается газообразное топливо, позволяет определить теоретически необходимое количество воздуха для полного сгорания 1 м³ газа (V_B^Oм³/м³) с известным химическим составом:

V_B^O = 0,0476 [0,5СО + 0,5Н₂ + 1,5H₂S + 2(m + n/4)С_mН_n– O₂]. (4.5)

Скорость горения, как и скорость других химических реакций, зависит, в частности, от концентрации реагирующих веществ. Поэтому теоретически необходимого количества воздуха оказывается недостаточно для полного сгорания топлива: на последней стадии горения скорость реакций станет недопустимо малой – топливо не успеет сгореть в зоне высоких температур. Именно поэтому в топку подают количество воздуха, превышающее теоретически необходимое. Отношение первого ко второму называют коэффициентом избытка воздуха и традиционно обозначают первой буквой греческого алфавита – . Следовательно,

= V_B / V_B^O, (4.6)

где V_B и V_B^O – фактический и теоретически необходимый расходы воздуха (м³/кг или м³/м³).

В некоторых странах используют не «коэффициент» (отношение), а «избыток» воздуха в процентах, то есть 100 (V_B – V_B^O) / V_B^O. Понятно, что = 1,15, например, соответствует избытку воздуха 15 %, = 1,2–20 %, и т. д.

После завершения топочного процесса в котле образуются продукты сгорания, состав и количество которых имеют большое значение как для процессов теплообмена и аэродинамики в конвективных поверхностях нагрева, так и для анализа проблемы загрязнения атмосферного воздуха.

Если пренебречь ничтожно малым объемом монооксида углерода V_co, то можно считать, что газообразные продукты сгорания – это трехатомные газы: (V_co2+ V_so2), азот V_N2 и водяные пары V_H2O. Объем трехатомных газов V_RO2 (м³/кг) удобно выразить в виде одного члена:

. (4.7)

Объем азота при сжигании топлива с теоретически необходимым количеством воздуха будет равен сумме азота воздуха и молекулярного азота, образовавшегося из азотсодержащих компонентов топлива:

. (4.8)

Объем водяных паров в продуктах сгорания складывается из нескольких составляющих: водяного пара, образовавшегося при сгорании водорода топлива, испарившейся влаги топлива и, наконец, влаги, внесенной в топку вместе с теоретически необходимым количеством воздуха:
