Ковка

По размерам в плане здания кузниц делались от 2 x 3 м до 10 x 15 м. Потолков обычно не было. Крыши были одно-, двух– или четырехскатными и покрывались дерном, соломой, досками, дранкой, черепицей, шифером или железом. Ворота в кузнице были широкими, чтобы могла проехать телега, а дверь – одностворчатой в одной из половинок ворот. Доски для ворот подбирались довольно толстыми (30–40 мм) и навешивались с помощью кованых петель – жиковин. Снаружи они обычно обивались железным листом и укреплялись различными металлическими накладками. В теплое время года ворота кузницы обычно были открыты. Напротив ворот внутри кузницы располагались горны с мехами; в центре стояла наковальня. В стороне, под небольшим оконцем, размещался верстак со стуловыми тисками, рядом – точило и сверлильный станок.

Одними из наиболее древних кузниц на территории нашей страны, обнаруженных археологами, были кузницы Славянского городища IX–X вв. на р. Воронеж. Типичная кузница была полуземлянкой размером в плане 3,5 x 3,7 м. Стена и крыша были из прутьев, обмазанных глиной. В центре находился круглый очаг диаметром около 1 м, высота его была не более 0,2 м. Дым выходил через отверстие в крыше.

Журнал «Кустарная промышленность России» отмечал, что «в России в основном кузницы деревянные, в лучшем случае стены были сложены из камня, а также могли быть плетеными, с последующей обмазкой глиной. А крыши были дощатыми, соломенными и даже дерновыми. Размеры в плане от 20 до 150 кв. аршин. Высота постели горна 1¹/₄–1 аршин».

Рассмотрим некоторые особенности сельских кузниц.

В сельской кузнице горн обычно располагался напротив ворот и был сложен из кирпича на бутовом основании, а очаг выложен из огнеупорной глины. Воздух в горн подавался мехами, расположенными слева от горна. Между очагом и мехами устраивалась вертикальная стенка (экран), в торце которой проделывали небольшие углубления – печурки размером 200 x 200 x 300 мм, в них хранился мелкий подкладной инструмент. Рядом с горном ставили ведро с песком и бочонок с водой для закалки изделий и охлаждения инструмента. Над очагом подвешивали металлический зонт для вытяжки газов. Горновой инструмент – кочерга, лопатка для угля, метелка и т. п. – находился справа от кузнеца на поверхности горна, а кузнечные клещи и некоторый подкладной инструмент – слева на специальной вешалке. Массивная наковальня устанавливалась на деревянном стуле в центре кузницы на расстоянии 1,5 м от горна. В углу кузницы имелся короб для хранения угля.

Снаружи кузницы устанавливался навес для хранения угля, дров и других материалов, станок для ковки лошадей, точильный камень и массивный круглый камень (жернов) для обтяжки колес.

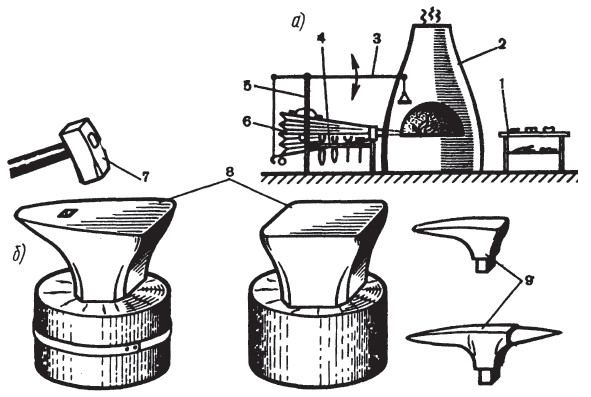

Народные кузницы Узбекистана (рис. 1.1.31) обычно имеют небольшие помещения размером в плане 2 x 3 м, с легкими стенками и навесом. Горн (п. 2) закрытый, в виде печи, сложен из камня и обмазан глиной. Подача воздуха осуществляется с помощью мехов (п.6), установленных на стойке (п. 5), приводимых в действие коромыслом (п. 3) с рукояткой. Кузнечный инструмент подвешивается на специальной вешалке (п. 4) в непосредственной близости от горна. В последнее время горны работают от вентиляторов. Рядом с горном устанавливается столик или скамья для хранения инструмента (п. 1), в углу свален уголь. Наковальня, как во всех кузницах, занимает центральное место. Формы наковален, шпераков (п. 8, 9) и молотков (п. 7) своеобразны и напоминают формы инструмента древних времен.

Рис. 1.1.31. Узбекская кузница: инструмент и оборудование.

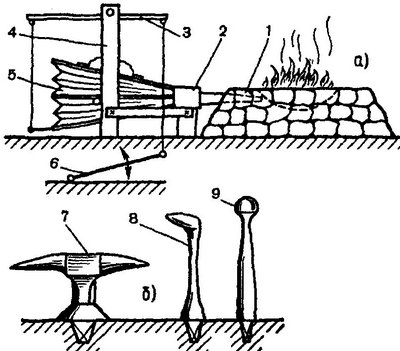

Кузнецы-медники обычно работают сидя, поэтому их горны размещаются на небольшом возвышении от пола (рис. 1.1.32). Подача воздуха в горн (п. 1) осуществляется клинчатыми мехами (п. 5), установленными на стойке (п. 4), а «голова» мехов (п. 2) с соплом удерживается на специальной подставке около горна. Для ножного привода мехов используется педаль (п. 6). При изготовлении разнообразных изделий из листовой меди или латуни кузнецы применяют разнообразные по форме и массе молотки, наковальни (п.7) и специальные оправки – стойны (п. 8, 9), которые вбиваются прямо в землю. На горне кузнецы-медники нагревают и отжигают металл и инструмент перед пайкой, здесь же лудят посуду.

Рис. 1.1.32. Медницкий горн (а) и инструмент (б).

Одним из замечательных архитектурно-строительных памятников XVIII в. является комплекс белокаменных Старицких кузниц в Тверской области. С 1982 по 1987 г. Старицкая архитектурно-археологическая экспедиция (руководитель М. Г. Левин) совместно с Музеем кузнечной науки и техники ЦП НТО Машпром проводила исследования по изучению кузнечных промыслов Тверской области, и Старицких кузниц в частности.

В конце XVIII в., по архивным данным, кузнецы г. Старицы перерабатывали до 1250 пудов железа в год. Большинство кузниц располагалось в подножии вала Нового городища (фото 1.1.13). Строились кузницы следующим образом: в откосе вала выкапывалась прямоугольная пещера, затем из тесаного белого камня выкладывались боковые стены и цилиндрический свод, пол, передняя и задняя стены. Сверху свод «проливался» раствором извести, закрывался для гидроизоляции слоем глины и засыпался землей. Из белого камня выкладывались и стенки горна. Средняя часть горна (рис. 1.1.33 б) забивалась землей, щебнем, глиной с песком. У левой стенки – экрана делалось горновое гнездо, устанавливалась фурма (п. 20) и за экраном – мехи (п.1). Зонтов над горнами обычно не делали, а дым выходил через специальное отверстие в своде. Размещение оборудования показано на рис. 1.1.33. Горн размещался справа от входа в непосредственной близости от ворот, так как основное освещение было естественное, а окон в кузницах не было. Слева от входа обычно располагался небольшой верстак (п.11) со стуловыми тисками (п.10). Ворота кузницы были массивными двустворчатыми, с коваными жиковинами, рукоятками и замками. Рядом с кузницей часто укладывались большие камни для ошиновки колес (п.8) и ставились столбы с кольцами для привязывания лошадей при ковке (п.5).

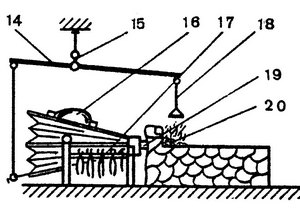

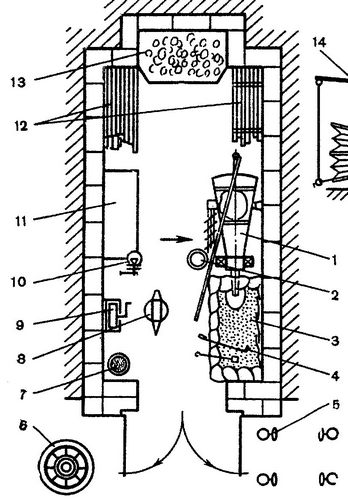

Рис. 1.1.33. План Старицкой кузницы (а) и схема ее горна (б): 1 – мехи; 2 – бадья с водой; 3 – лежанка горна; 4 – горновой инструмент; 5 – стан для ковки лошадей; 6 – камень для ошиновки колес; 7 – короб для песка и флюса; 8 – наковальня; 9 – точило; 10 – стуловые тиски; 11 – верстак; 12 – стеллаж для металла; 13 – угольная яма; 14– коромысло; 15 – подвеска; 16 – груз; 17 – вешалка для инструмента; 18 – рукоятка для качания мехов; 19 – сопло; 20 – очаг горна.

В некоторых Старицких кузницах работали медники, которые изготовляли различные виды посуды, чинили и лудили самовары. Для медницких работ в центре кузницы делался невысокий очаг с центральным дутьем, кузнецы работали сидя и мех качали ногой, так как руки были заняты.

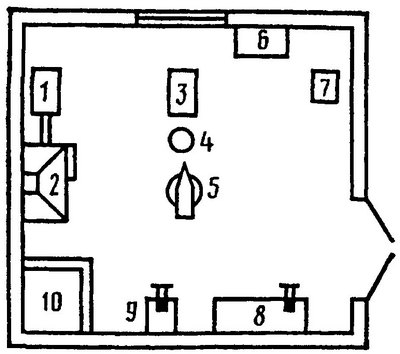

В конце XVIII в. начинается широкое строительство городских кузниц из кирпича или камня. Часто под одной крышей размещались две-три кузницы. Работали в этих кузницах обычно «полные кузнецы», т. е. кузнец с двумя или тремя молотобойцами, и выполняли они довольно сложные кузнечные работы: ковали оси для экипажей, подковывали лошадей, изготовляли массивные связи длиной 10–15 м для строительства домов. Планировка небольшого участка для ручной ковки на одну наковальню показана на рис. 1.1.34. Площадь участка 6,2 x 6,7 м. У стены напротив входа располагается горн (п. 2) с вентилятором (п. 1). На расстоянии 1,5–2 м от горна устанавливается наковальня (п. 5). Наковальню следует располагать так, чтобы ее рог находился слева от кузнеца, когда он стоит спиной к горну. Вокруг наковальни должно быть достаточно свободного места для работы молотобойца. Рядом с наковальней стоит бачок (п. 4) с водой для охлаждения кузнечного инструмента и закалки изделий. Кузнечный инструмент размещается на металлическом столике (п.3) с двумя полками. Верхняя полка предназначена для часто используемого инструмента – молотков, зубил, клещей и т. д., нижняя – для инструмента, применяемого реже. Для удобства работы кузнец кладет инструмент на столик так, чтобы рукоятки его выступали за край столика.

Рис. 1.1.34. План кузницы на одну наковальню.

Запасной инструмент и инструмент, редко используемый, хранят в шкафу (п. 6), в котором имеются специальные полки и крючки. Для заточки инструмента и других работ применяют точило (п. 7). В углу около горна устанавливают ящик (п. 10) для хранения угля. У стенки размещают стуловые кузнечные тиски (п. 9), на которых производят высадку, гибку, закручивание. Рядом устанавливают слесарный верстак (п. 8). В удобном месте хранят сухой песок для засыпки мокрых мест на полу участка и тряпочные концы для обтирки инструмента и других целей.

Схема расположения основного и вспомогательного оборудования и инструмента на более крупном кузнечном участке показана на рис. 1.1.35. Вдоль боковой стены установлен горн на «два огня». Для размещения клещей на горне имеются две вешалки (п.8) – приваренные к горновому столу стальные скобы. Слева и справа от горна стоят бачки (п.6) с водой емкостью 30–40 л каждый. На расстоянии 1,5–2 м от горна установлены две наковальни (п. 1), а между ними столики (п.2), на которые кладут кузнечный инструмент. Расстояние между наковальнями должно быть не менее 2,5–3 м. Наждачное точило (п.9) располагают у стенки на достаточно большом расстоянии от наковален. Современные кузнечные участки оснащаются небольшими пневматическими молотами (п.10) с массой падающих частей 50, 75 или 100 кг.
