Ковка
Шрифт:
Полученные сернистые соединения измельчают и смешивают в следующих весовых отношениях: сернистого серебра 111,2 г, сернистой меди 466,6 г и сернистого свинца 422,2 г. В результате получается 1 кг черни, которую насыпают в холодный графитовый тигель, сверху засыпают сухим древесным углем и помещают в муфельную печь, нагревают до 800 °C и через 30–40 мин, когда чернь нагреется до 600–650 °C, в тигель добавляют хлористый аммоний из расчета 284 г аммония на 1 кг черни. Затем тигель закрывают графитовой крышкой и после полного расплавления выливают в чугунную изложницу, нагретую до 300 °C, в которой сплав медленно остывает.
Существуют и другие рецепты приготовления черни, в которых в качестве флюса применяют хлористый аммоний, поташ с поваренной солью и буру.
Есть два приема наложения черни: сухой и мокрый. Сухой
Мокрый способ отличается тем, что чернь на изделие накладывают в виде сметанообразной кашицы, разведенной водой. При этом очень важно, чтобы углубления были чистыми, свободными от жира. Сырую тонкопорошковую смесь черни, разведенную в хлористоаммониевом растворе, кисточкой или шпателем наносят в углубления. Смесь кладут по возможности густо и слегка утрамбовывают шпателем. Углубления должны быть заполнены до краев; при тонких гравированных рисунках всю поверхность следует покрывать черневой смесью. Заготовку некоторое время подсушивают. Как только вода испарится, заготовку задвигают в печь и после расплавления черни и заполнения всех углублений вынимают из печи. Необходимо помнить, что при перекаливании частицы серы выгорают, слой делается пористым и появляются пятна. Маленькие объемы черни можно расплавлять паяльником. При этом необходимо сконцентрировать приток теплоты на основном металле, нагревая его с обратной стороны. Когда масса расплавится, нагрев прекращают. Если расплавленная чернь не заполнила все углубления, добавляют необходимое количество и снова нагревают.
Способы гравирования при помощи бормашинок, дрелей и специальных станков. В качестве основного режущего инструмента применяют разнообразные фрезы, шлифовальные камни всевозможных фасонов, различные шлифовальные диски и шкурки, закрепленные на специальных кругах.
При гравировании при помощи бормашинки требуется определенная сноровка, так как необходимо чувствовать фрезу и металл. Если с большим усилием прижимать фрезу к металлу, то скорость фрезы изменяется и обрабатываемая поверхность получается волнистой. Обычно державку держат четырьмя пальцами правой руки, а большим пальцем упираются в боковой торец подставки, на которой происходит гравирование. Бормашинками можно с успехом сверлить, шлифовать, полировать как наружные, так и внутренние поверхности.
Кроме механического гравирования, широко применяется химическое гравирование, т. е. образование рисунка или орнамента путем вытравливания подготовленной поверхности раствором кислоты. Травление может быть позитивным и негативным. В первом случае вытравливается (углубляется) сам узор или рисунок, во втором случае – фон, а узор остается выпуклым.
Перед травлением необходимо подготовить рабочую поверхность – обезжирить и хорошо отполировать ее. Затем на эту поверхность наносят слой кислотостойкой мастики, состоящей из 2 частей парафина, 2 частей мастиковой смолы и 1 части битума. Всю смесь разводят в скипидаре и кистью наносят на изделие. После просушки на подготовленную поверхность иглой наносят рисунок, затем закрывают обратную (нерабочую) сторону воском, и изделие опускается в ванну с травильным раствором. В качестве травильных растворов используют разбавленные кислоты. Не забывайте, что при составлении растворов кислоту надо лить в воду!
Сталь травят в водном растворе серной кислоты (соотношение 1:10). Медь и латунь травят в разбавленной азотной кислоте.
Когда изделие протравится на достаточную глубину, его извлекают из ванны и тщательно промывают в проточной воде. Затем изделие несколько нагревают и слой покрытия снимают скипидаром.
Всечка и насечка – декоративное оформление кованых изделий путем зачеканивания в подготовленную поверхность или в специальные канавки цветного металла (золота, серебра, алюминия, меди и др.).
Этот способ украшения оружия, доспехов, а также бытовых и столовых предметов – очень древний и широко применялся у кузнецов-оружейников
Киевской Руси, на Кавказе, а позднее на Тульском, Ижевском и Златоустовском оружейных заводах.Всечка, или врезная инкрустация, проводится путем зачеканивания тонкой проволоки, полосы или фрагмента из листового металла. В первом случае рисунок гравируют (штихелем или зубильцем) по контуру углубленной канавкой с сечением типа «ласточкин хвост» (рис. 1.3.2, п. 1), и в эту канавку укладывается проволока (п. 2) и зачеканивается (п. 3). Используя различные способы всечки, можно получать всевозможные рисунки и даже поверхности. Проволока может идти в одну нитку (сплошную или штриховую), располагаться рядами, образуя поверхность. Кроме этого, проволоку можно расклепывать до уровня поверхности или оставлять ее несколько выпуклой и на эту поверхность наносить зубильцем насечку, придавая линии характер витых шнуров.

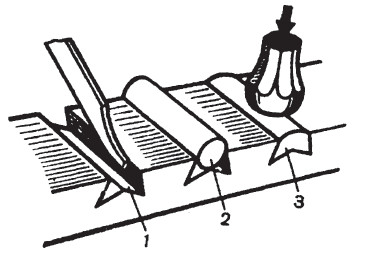

Рис. 1.3.2. Технология всечки проволоки.
Всечка полосы или фрагмента из листового материала осуществляется в подготовленный углубленный участок, основание которого насечено мелкой сеткой. Вырезанный из тонкого листа фрагмент узора (листок, завиток и т. п.) укладывается в углубление на насеченную поверхность и вбивается молотком или чеканом, а затем края рисунка несколько подправляются штихелем. При этом рисунок также может быть вровень с фоном или несколько приподнят. Работа заканчивается общей полировкой изделия.
Насечка не требует оформления углублений, а цветной металл набивается на предварительно подготовленную поверхность изделия, которая имеет углубления в виде мелкой сетки. Насечка наносится специальным зубильцем или сечкой. Затем на поверхность накладывают проволоку или листовую заготовку и, ударяя по ней молоточком, забивают металл в эту поверхность. Иногда для более плотного закрепления рисунка на изделии его дополнительно рассекают притупленным зубилом. Большую декоративность придает насечке последующая наводка драгоценным металлом, которая скрывает рядность проволочек и улучшает качество поверхности.
Наводка делается следующим образом: золотая амальгама (смесь золота с ртутью) накладывается на рисунок, и изделие нагревается. В результате ртуть испаряется, а золото плотно схватывается с рисунком. Операция может быть повторена несколько раз, в результате наращивается рельеф рисунка и улучшается его качество.
Для приготовления амальгамы берут графитовый тигель с мелко нарезанными кусочками металла (золота или серебра) и накаливают их докрасна, а затем в тигель заливают нагретую до 300 °C ртуть, взятую в восьмикратном количестве по массе к металлу. Затем все перемешивают графитовым стержнем до полного растворения и получения тестообразной массы. Амальгаму выливают в воду и после остывания отжимают лишнюю ртуть через замшу. Наносят амальгаму медной проволочной кистью на подготовленную поверхность, затем изделие нагревают на слабом огне древесного угля или на горелках с асбестовой сеткой для испарения ртути и восстановления золота. Однако надо помнить, что все работы с ртутью необходимо проводить осторожно и лучше на открытом воздухе.
Когда поверхность начнет блестеть, необходимо амальгаму разгладить кистью (или ватой), постепенно ртуть испаряется, а поверхность делается матовой, а затем – желтой.
Золотая и серебряная наводка по красной меди с применением черного лака использовалась еще со времен Киевской Руси. Сохранившиеся до настоящего времени большие входные двери Успенского и Благовещенского соборов Московского Кремля и Васильевские врата Новгорода показывают высокое искусство мастеров. Технология наводки заключалась в следующем. На отшлифованную пластину из красной меди наносили лак, состоявший из 12 частей скипидара, 8 частей асфальта, 4 частей желтого воска и 2 частей сосновой смолы. Лак варили в водяной бане и тщательно перемешивали. Затем пластину слегка подогревали и наносили на нее лак небольшим слоем как можно ровнее.
