Крым, Северо-Восточное Причерноморье и Закавказье в эпоху средневековья IV-XIII века

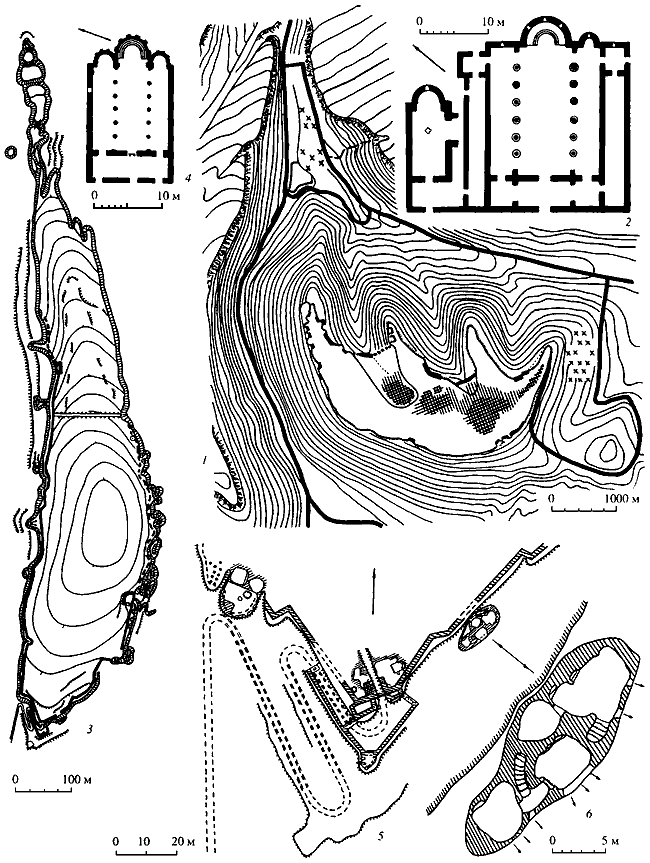

Таблица 21. Мангуп и Эски-Кермен. Составлена по материалам А.И. Айбабина, Е.В. Веймарна, А.Л. Якобсона (Айбабин А.И., 1999, рис. 48; Веймарн Е.В., 1958а, рис. 3, 6, 9; Якобсон А.Л., 1959а, с. 196, рис. 99).

1 — округа плато Мангуп: I — оборонительная стена в балке Каралез; II — малая (ранняя) базилика; III — могильник VI-X вв.; IV — могильник V–X вв. в балке Албалык; V — Большая базилика на плато. Штриховкой обозначена обжитая территория VI–VIII вв.; 2 — Большая базилика Мангупа; 3 — Крепость Эски-Кермен; 4 — базилика Эски-Кермена; 5 — схема-реконструкция южного участка обороны крепости.

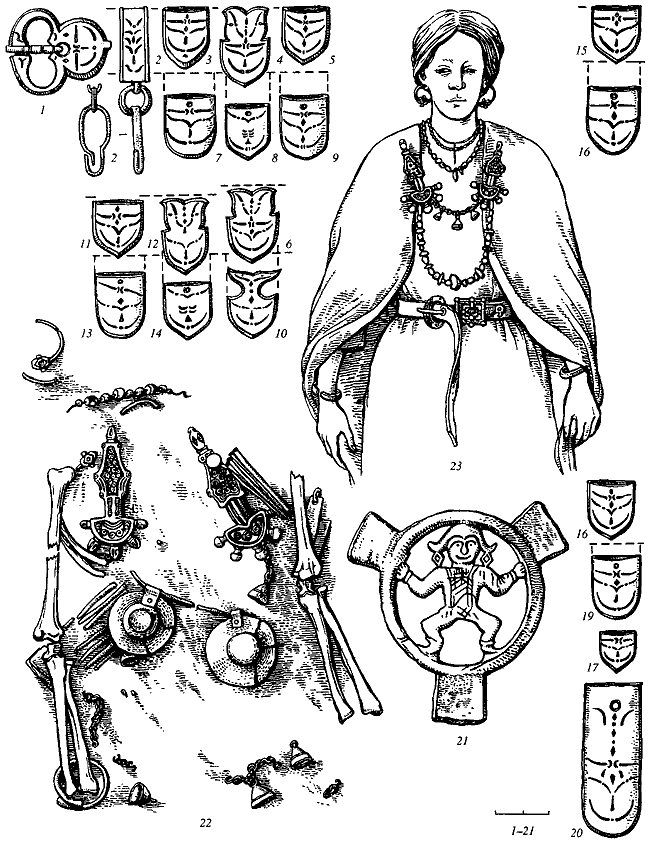

Таблица 22. Украшения и способы их ношения. Составлена по: Айбабин А.И., 1999, рис. 59, 67, 69.

1-20 — серебряный поясной набор из некрополя Эски-Кермен, склеп 273; 21 — бронзовая подвеска из некрополя Лучистого, склеп 65, погребение 2; 22 — план захоронения 20 в склепе 54 в Лучистом; 23 — реконструкция женского остроготского костюма из Лучистого, склеп 43, погребение 4.

Таблица 23. Хронология средневековых амфор Херсона. Составлена А.В. Сазановым.

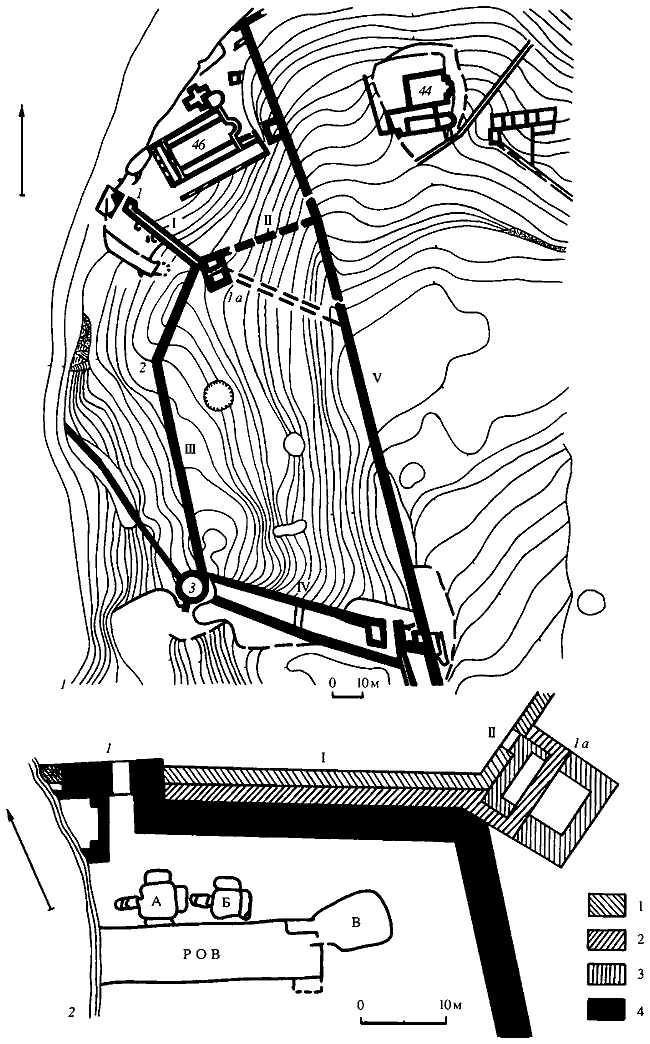

Таблица 24. Западный участок обороны Херсона. Составлена А.И. Айбабиным.

I–V — номера куртин; 1, 1а, 2, 3 — номера башен; 44 — базилика на холме; 46 — Западная базилика. Номера базилик соответствуют номерам на общем плане Херсона — см. рис. 3.

Условные обозначения: 1 — строительный период конца V–VI вв.; 2 — второй строительный период VI–IX вв.; 3 — строительный период башни 1а; 4 — третий строительный период IX–X вв.

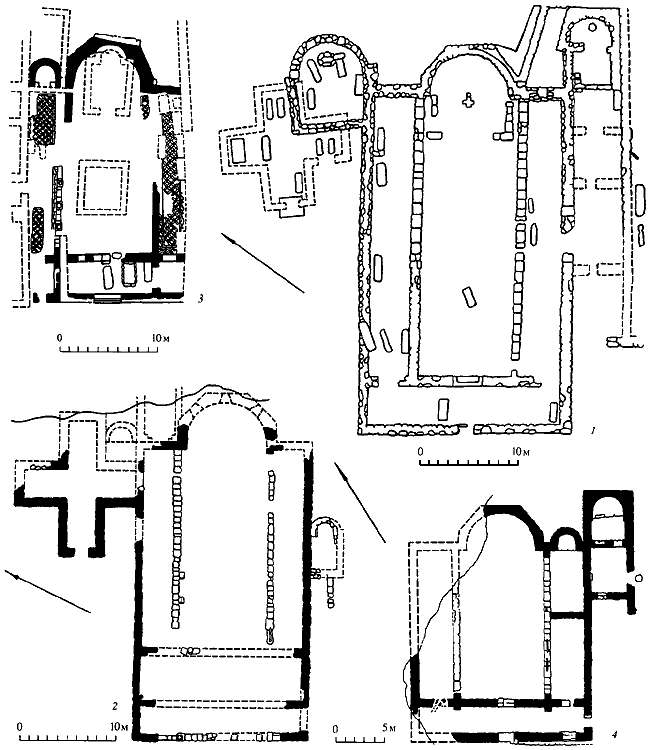

Таблица 25. Базилики Херсона. Составлена по: Айбабин А.И., 1999, рис. 52, 71; Якобсон А.Л., 1959, рис. 75, 84.

1 — Западная; 2 — Восточная; 3 — базилика 1932 г.; 4 — Северная.

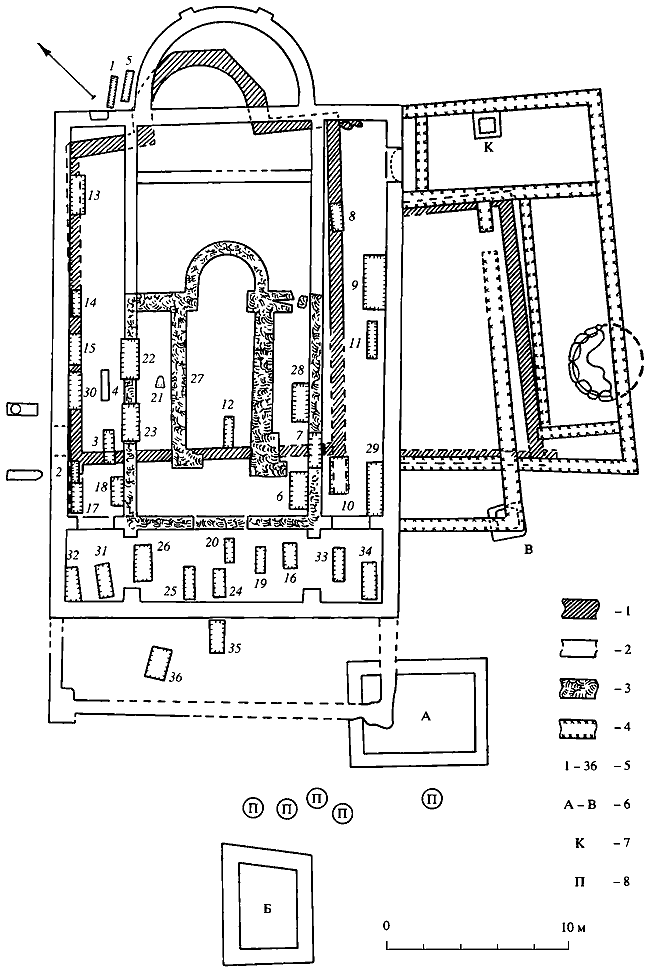

Таблица 26. План комплекса «Базилика 1935 г.» Составлена по: Завадская И.А., 1996, рис. 2.

Условные обозначения: 1 — ранний храм и его пристройки; 2 — фундаменты базилики; 3 — часовня; 4 — пристройки базилики; 5 — могилы; 6 — цистерны; 7 — купель; 8 — пифосы.

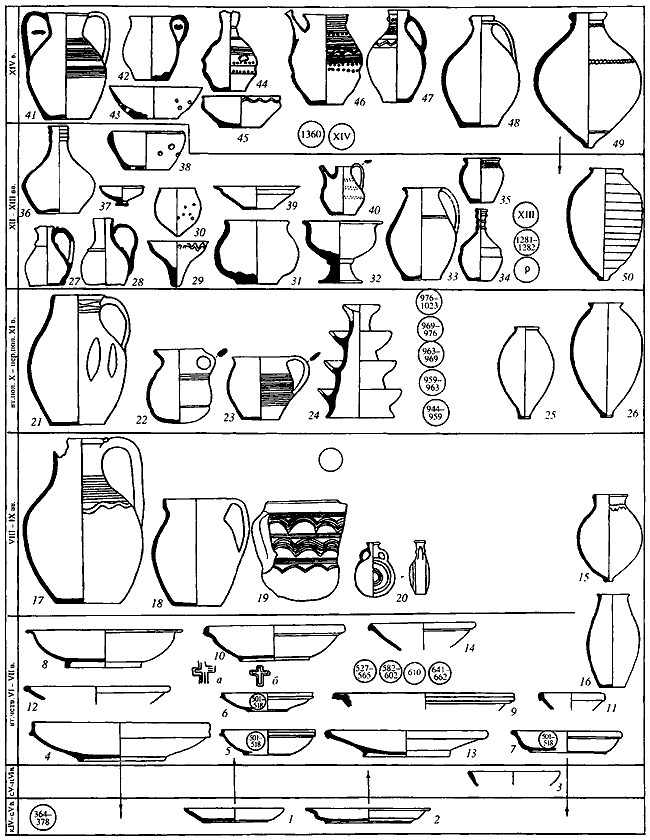

Таблица 27. Хронология краснолаковой посуды, гончарной бытовой посуды и пифосов (по материалам Херсона). Составлена А.В. Сазановым.

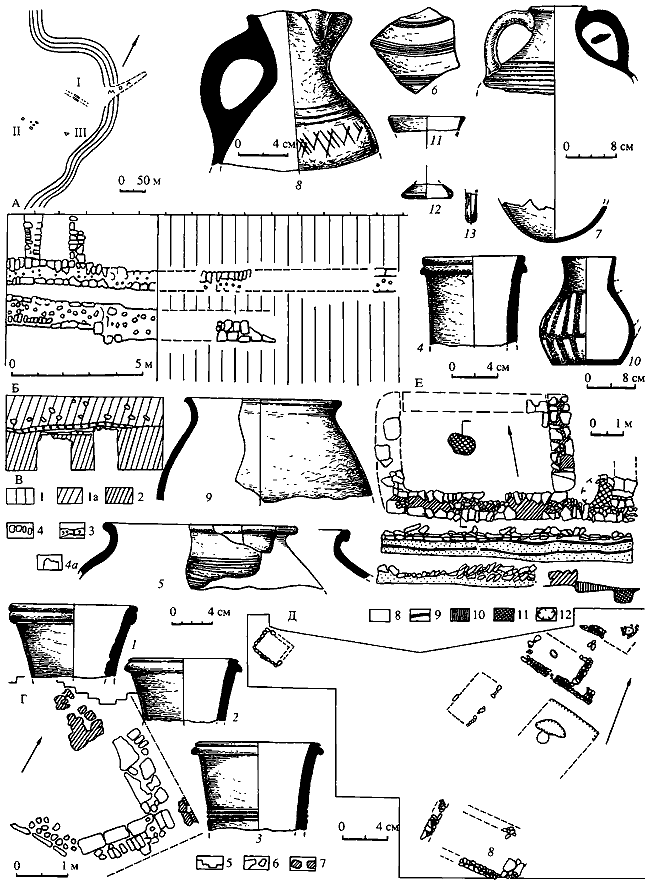

Таблица 28. Средневековый Боспор. Составлена Т.И. Макаровой.

А — гавань Боспора с древним молом: I — стены хазарской крепости; II — дома и хозяйственные помещения; III — фундаменты постройки под церковью Иоанна Предтечи; Б — план открытых в раскопе фундаментов стен хазарской крепости; В — западный профиль раскопа; Г — угол хазарского здания, перекрытого церковью Иоанна Предтечи; Д — план расположения домов и хозяйственных построек; Е — дом № 12: план, фасировки южной стены, разрез очага.

Керамика из дома № 12: 1–4 — венчики кувшинов; 5 — венчик гончарного горшка; 6, 7 — обломки амфор; 8 — обломок лощеного кувшина. Керамика из дома № 7: 9 — венчик лепного горшка; 10 — лощеный кувшин; 11–13 — стекло.

Условные обозначения: 1, 1а — слои древнего Корчева, 2 — хазарский слой, 3 — прослойки крошки ракушечника — мостовые Корчева, 4, 4а — фундаменты стен крепости, 5 — пилястры церкви Иоанна Предтечи, 6 — камни и блоки ракушечника, 7 — серый плитняк, 8 — серо-коричневый культурный слой, 9 — слои пожаров, 10 — серый суглинок, 11 — зола, 12 — яма.

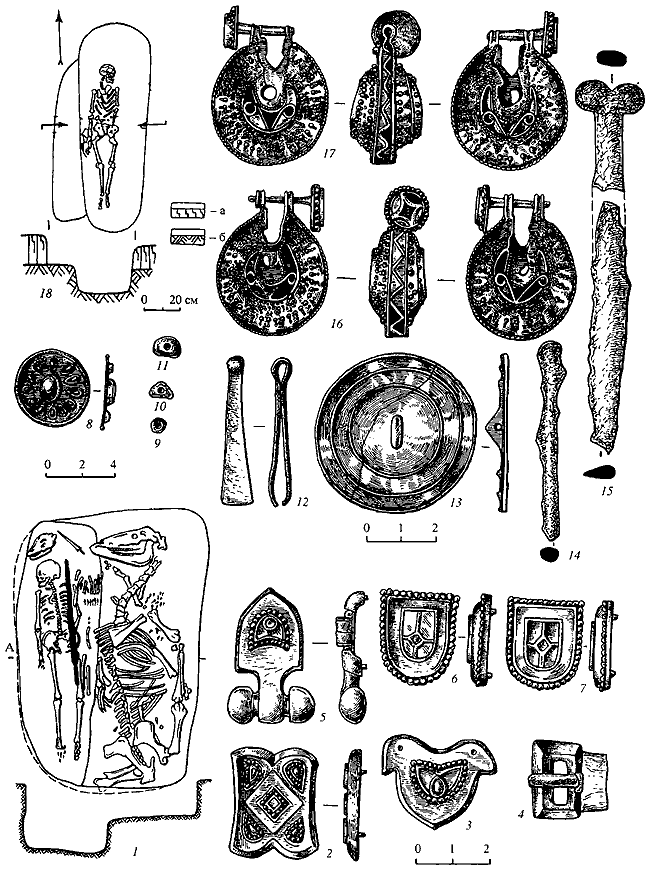

Таблица 29. Погребения хазар в Крымской степи. Составлена А.И. Айбабиным.

1 — Портовое, план погребения воина с конем; 2, 3, 5–7 — биметаллические инкрустированные цветным стеклом детали поясного набора; 4 — бронзовая пряжка; 8-18 — женское захоронение из Новопокровки: 8 — нашивная бляха, 9-11 — бусы, 12 — бронзовый пинцет, 13 — бронзовое зеркало, 14 — железный стержень, 15 — железный нож, 16, 17 — золотые височные подвески, 18 — план захоронения: а — чернозем, б — глина.

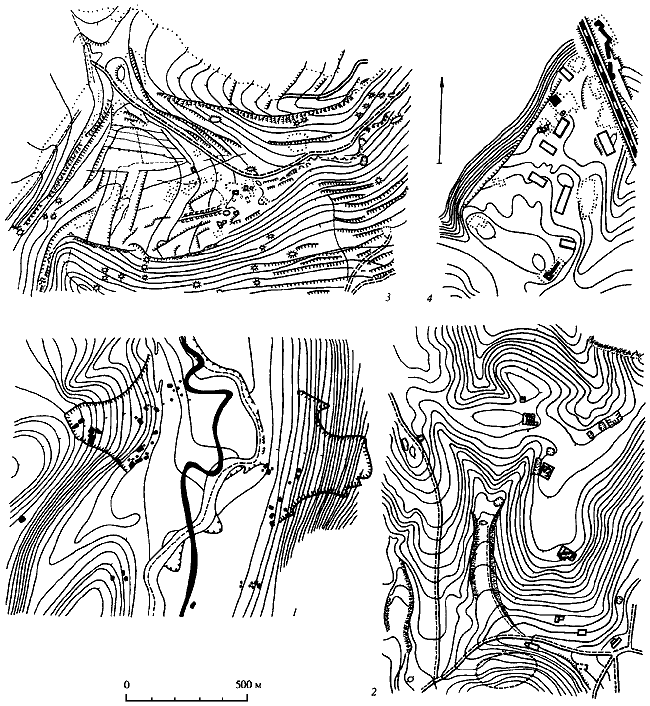

Таблица 30. Планы поселений и городищ. Составлена И.А. Барановым, хронология А.И. Айбабина.

1 — поселение VIII — первой половины IX в. в урочище Тау-Кипчак; 2 — поселение второй половины VIII-начала X в. на холме Кордон-Оба; 3 — городище Бакла во второй половине VIII-первой половине IX в.; 4 — поселение VIII — начала X в. на территории Тиритаки.

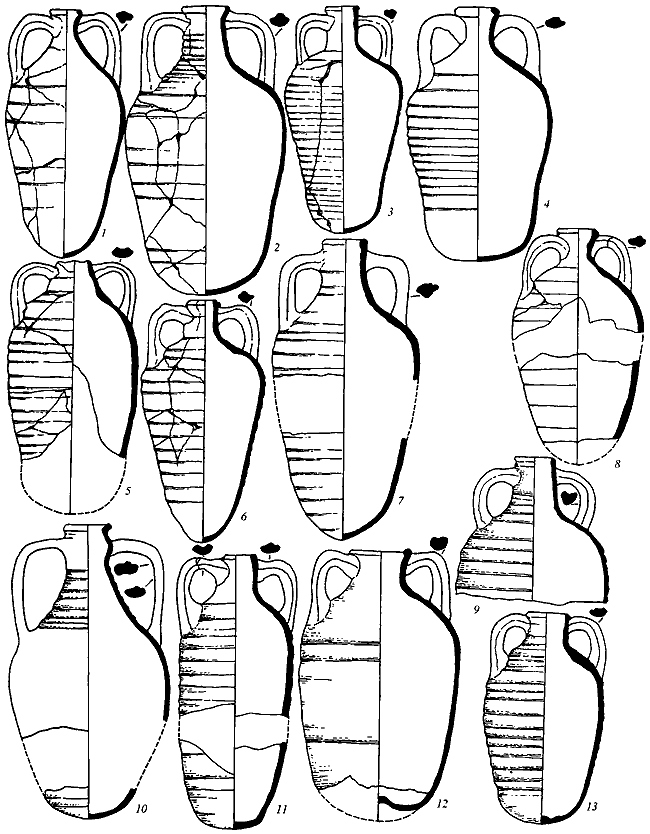

Таблица 31. Амфоры с поселений VIII–IX вв. Составлена А.И. Айбабиным.

1–3, 5, 6, 8, 9, 11–13 — Тау-Кипчак (по: Баранов И.А. 1990, рис. 9, 10); 1–3, 5, 6, 8 — из хозяйственной ямы 5; 9, 11–13 — из хозяйственной ямы 6; 4, 7, 10 — Пташкино (по: Гадло А.В., 1980, рис. 7).

Тип амфор по типологии И.А. Баранова: 1, 8 — тип 1; 2 — тип 2; 3 — тип 3; 5 — тип 4; 6, 7 — тип 5; 9 — тип 6; 11 — тип 7; 12 — тип 8; 13 — тип 9; 4 — северопричерноморская 2-го варианта; 10 — тип Кесария 5 (по: Adan-Bayewitz D., 1986. Fig. III, 103, 2, 4).

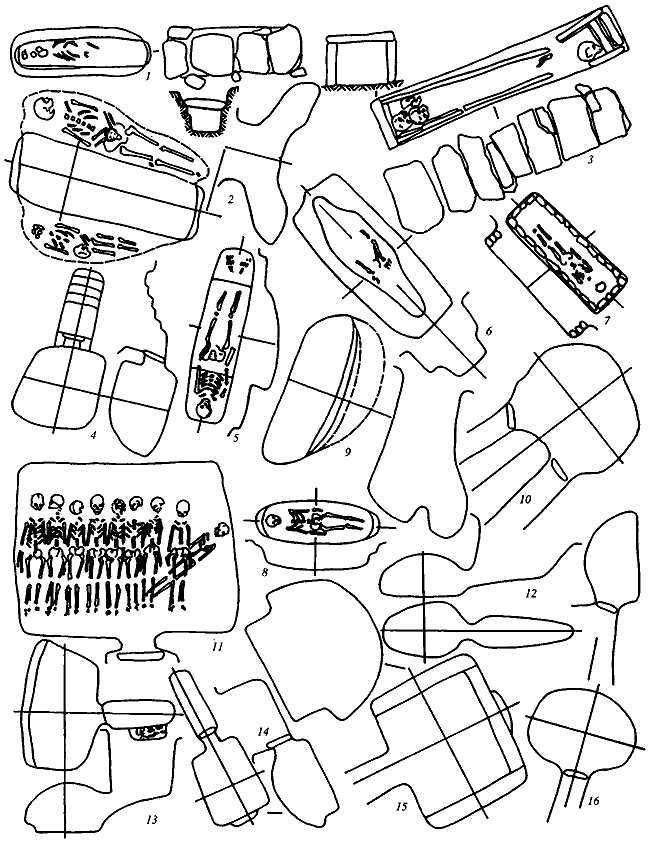

Таблица 32. Погребальные сооружения VIII–X в. Составлена А.И. Айбабиным.

1 — средневековый некрополь на плато Бакла, могила 6/1994; Эски-Кермен: 2 — могила 303; 6 — могила 196; 8 — могила 282; 9 — могила 340; 11 — склеп 153; 12 — склеп 181; 13 — склеп 189; 3 — Кордон-Оба, могила 53; 4 — Мангуп, усыпальница 1/1938; 5 — Лучистое, могила 68; Узень-Баш, 1926 г.: 10 — склеп 2; 16 — склеп 1; Скалистое: 7 — могила 293; 14 — склеп 552, 15 — склеп 214.

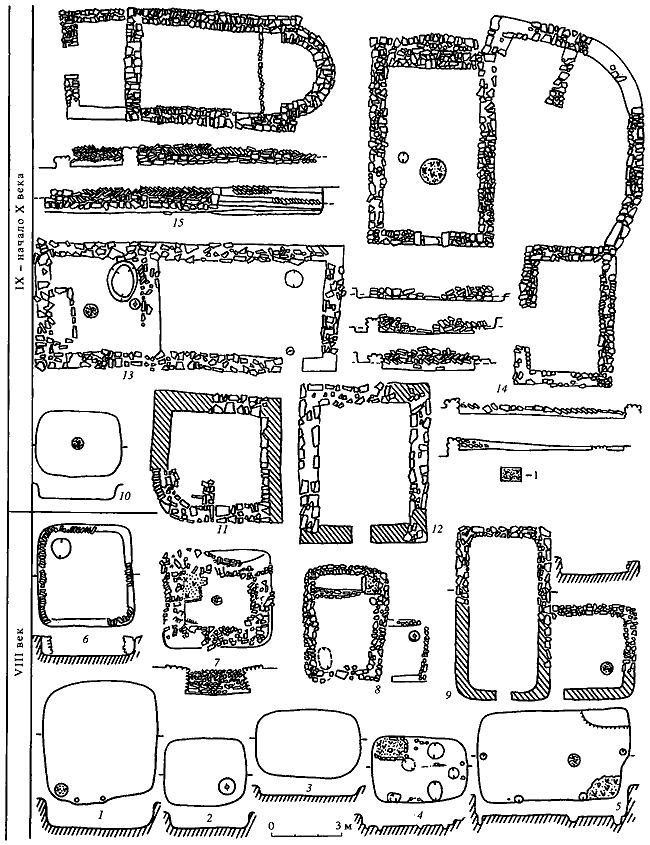

Таблица 33. Типы жилых построек VIII–IX вв. и храм второй половины IX — начала X в. Составлена И.А. Барановым.

1–3, 5, 6, 9 — Тау-Кипчак; 4, 8 — Героевка; 7 — Пташкино; 10, 14, 15 — Кордон-Оба; 11 — Мирмекий; 12, 13 — Тепсень.

1–7 — полуземлянки; 8-14 — дома; 15 — храм.

Условное обозначение: 1 — уголь и зола.

Таблица 34. Кухонная керамика VIII–IX вв. Составлена А.И. Айбабиным.

1–3, 5-16 — Тау-Кипчак; 4 — Кордон-Оба; 17 — Мирмекий; 18 — Тиритака; 19 — Тепсень; 20 — Кордон-Оба; 21 — Тау-Кипчак; 22 — Трудолюбовка; 23 — Бакла; 24 — Гончарное; 25 — Херсонес; 26 — Поворотное; 27 — Чайка; 28 — Карта распространения клейм на днищах кухонных горшков в Крыму.
