Курс «Применение трубопроводной арматуры». Модуль «Арматура антипомпажной защиты и регулирования»
Шрифт:

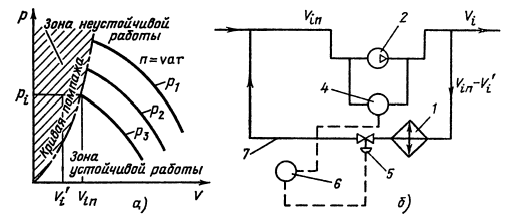

Рассмотрим процесс регулирования. Простейшая схема антипомпажного регулирования приведена на рис. 1.14.
Рис. 1.14.
а) процесс регулирования
б) схема регулирования
Если потребителю необходимо количество газа Vi' при давлении pi, которое меньше минимальной производительности Vin при давлении pi, то компрессор должен перекачивать количество Vin, а разность Vin – Vi' должна отводиться
со стороны нагнетания компрессора.Задачей антипомпажного регулирования является отвод необходимого количества газа со стороны нагнетания компрессора в соответствии с требуемым расходом через систему с тем, чтобы производительность компрессора не была равна или меньше Vin.
При приближении компрессора к производительности Vin по перепаду давления на измерительной шайбе I и по импульсу 4 давления pk/pj срабатывает регулятор 6 и дает импульс на регулирующий клапан 5, который обеспечивает перепуск расхода Vin – Vi' по обводному трубопроводу 7.
Во избежание нагрева газа на обводном трубопроводе предусмотрен теплообменник. Таким образом, компрессор перекачивает расход Vin
